二氧化氮流量计

产品名称:二氧化氮流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:二氧化氮流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

二氧化氮流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部(或后面)的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大,滤波限幅和触发整形处理后,输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪,传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。
传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用最新微功耗CPU,测量涡街流量计输出的频率信号,根据设定的密度,涡街流量系数进行流量运算,现场液晶显示瞬时流量和累计流量。
二氧化氮流量计工作原理图


二氧化氮流量计产品特点

结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。
安装简单,维护十分方便。
检测传感器不直接接触被测介质,性能稳定,寿命长。
输出是与流量成正比的脉冲信号,无零点漂移,精度高。
测量范围宽,量程比可达1:10。
压力损失较小,运行费用低,更具节能意义。
在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。
应用范围广,蒸汽、气体(如气体流量计)、液体的流量均可测量。
检定周期为二年。

二氧化氮流量计主要技术指标

公称通径(mm):25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa):DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃):压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料:1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度:压电式:0.2g,电容式:1.0~2.0g
精确度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范围度:1:6~1:30
供电电压:传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号:方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数:符合JB/T9249标准 Cd≤2.4
防爆标志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防护等级:普通型IP65     潜水型 IP68
环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质:气体、液体、蒸汽
传输距离:三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

二氧化氮流量计传感器工况流量范围表


二氧化氮流量计流量范围对照表

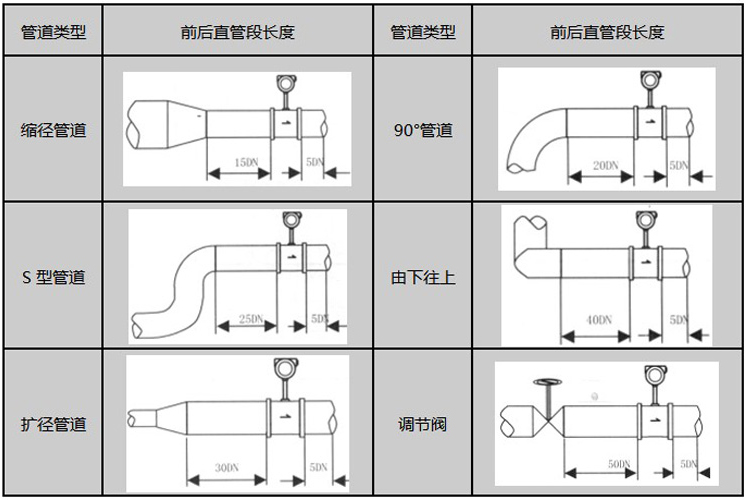

二氧化氮流量计安装对直管段的要求

正确地选择安装点和正确安装流量计都是非常重要的环节,若安装环节失误轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
蒸汽流量表安装对直管段的要求是非常重要的。它的详细要求如下:
流量计对安装点上的上下游直管段一定的要求,否则会影响测量精度。
若流量计安装点上的上游有渐缩管,流量计上游应有不小于15D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段。
若流量计安装点上的上游有渐扩管,流量计上游应有不小于18D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段
若流量计安装点上游有90°弯头或下行接头,流量计上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。
若流量计安装点上游在同一平面上有90°弯头,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在流量计下游5D以远处,若必须安装在流量计的上游,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
流量计上游若有活塞式或柱塞式泵,活塞式或罗茨式风机、压缩机,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
特别注意:蒸汽流量表安装点的上游较近处若装有阀门,不断地开关阀门,对流量计的使用寿命影响极大,非常容易对流量计造成永久性损坏。流量计尽量避免在架空的非常长的管道上安装,这样时间一长后,由于流量计的下垂非常容易造成流量计于法兰的密封泄露,若不得已安装时,必须在流量计的上下游2D处分别设置管道紧固装置。

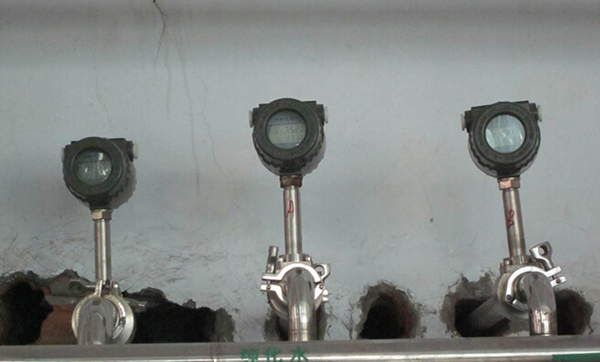

二氧化氮流量计安装注意事项

二氧化氮流量计在订货中注意事项

1、公称口径:如DN20/DN300;
2、精度等级:如0.5级、1.0级、1.5级;
3、连接方式:如法兰连接等;
4、介质温度:如-40~250℃;
5、公称压力:如1.6MPa/4.0MPa;
6、显示方式:如脉冲输出、4~20mA标准信号;
7、防爆标志:如ExdmⅡCT4;
8、供电电源:如DC24V,3.6V锂电池;
9、传输距离:传感器至显示仪距离可达1000m。
