测天然气流量计

测天然气流量计

  • 品牌：JKM/凯铭仪表
  • 型号：JKM-RSL
  • 测量范围：0.12～1500000m³/h
  • 精度等级：±1～2.5%
  • 公称通径：DN10～DN2000
  • 适用介质：压缩空气、天然气
  • 工作压力：≤2.5MPa
  • 工作温度：-10～350℃
  • 供电方式：220V 24V
  • 订货号：OXJ983918QJS

测天然气流量计产品概述
气体质量流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。
气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小，数字化程度高，安装方便，测量准确等优点。

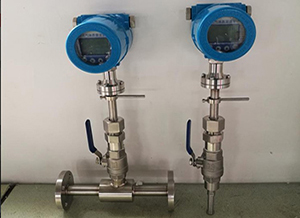

测天然气流量计产品图


测天然气流量计产品的技术优势
1、专有流量数据模型算法；模糊理论控制温度、湿度算法；
2、高性能智能微处理器及模数、数模转换芯片；
3、宽量程比1000：1；大口径，低流速，压损可忽略；
4、直接测量质量流量，无须温压补偿；
5、低流速测量非常灵敏；
6、设计、选型方便，安装、使用简便；
7、适合各类单一或混合气体流量测量。

测天然气流量计产品特点
1、气体质量流量计采用稳定性极高的专利技术铂RTD传感器
2、采用享有专有技术“平衡结构封装”，介质温度自补偿
3、专有算法,可实现高线性、高重复性、高精度
4、量程比宽1000:1，可据用户要求可拓展
5、可实现大管径小流量测量，最小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、专有高温算法，介质温度可达+510℃，
10、热式气体质量流量计采用高湿算法，实现高精度测量
11、对流量信号键入12点动态修正，内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、在线不断流装卸，维护方便

测天然气流量计应用场合
1、公用工程-电﹑气﹑ 水处理的监控 管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气
2、石油与天然气工业 能量交换；填井气回收； 燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控
3、电力行业 燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量
4、化学行业 烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量 ；电池工厂各种气体流量测量
5、冶金行业 钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业 废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量
7、食品及医药行业 加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制
8、环保 沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量 9、其他行业 工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制

测天然气流量计性能指标
1、测量范围：0.5-100Nm/s （20℃，101.33KPa）
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比：通常100：1（取决于标定流量的范围）
4、管径范围: 15mm～6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、传感器直径：ф3、ф2.5
9、插入式传感器探杆直径：ф19（标准）、ф16、ф12
10、传感器材质：316不锈钢、哈氏合金、钛
11、探杆材质（保护套）： 316不锈钢（标准）、哈氏合金
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC, 温度：4-20mADC, 最大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18、报警：1－2路继电器输出、5A/220V、5A/30VDC、键入设定
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、过程压力:1.6Mpa（最大20MPa）
21、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
22、防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防护等级：IP65

测天然气流量计传感器参数
管段传感器数据表（螺纹连接）

                内径 （mm）DN                重量 （Kg）                安装长度 （mm）L                连接螺纹                额定压力 （MPa）
                带连接件                不带连接件
                20                4.5                280                R3/4"                G1"                1.6MPa
                25                4.7                280                R1"                G11/4"
                40                5.0                280                R11/2"                G2"

注：DN<20mm时，传感器尺寸请咨询我公司

管段传感器尺寸表(法兰连接)

                内径 （mm）DN                重量 （Kg）                安装长度 （mm）L                法兰尺寸（mm）                额定压力 （MPa）
                D                D0                N×A
                20                6.2                280                105                75                4×14                1.0
                25                6.6                280                115                85                4×14
                32                7.2                280                140                100                4×18
                40                8.2                280                150                110                4×18
                50                9.6                280                165                125                4×18
                65                10.8                280                185                145                4×18
                80                13.1                280                200                160                8×18
                100                16.5                280                220                180                8×18
                125                19.6                290                250                210                8×18
                150                29.8                310                285                240                8×22
                200                40                340                340                295                8×22
                250                56                370                395                350                12×22
                300                66                410                455                400                12×22
                350                70                440                505                460                16×22
                400                75                480                565                515                16×26
                450                90                510                615                565                20×26
                500                105                550                670                620                20×26
                600                162                620                780                725                20×30
                700                180                690                860                810                24×26                0.6
                800                240                750                975                920                24×30
                1000                390                890                1175                1120                28×30
                1200                650                1030                1405                1340                32×33
                1400                850                1160                1630                1560                36×36
                1600                1150                1290                1830                1760                40×36
                1800                1500                1430                2045                1970                44×39
                2000                1890                1560                2265                2180                48×42

注：表中只给出了1.0Mpa的额定压力，高于1.0Mpa时请咨询我公司

测天然气流量计产品选型

                KM-RSL                热式气体质量流量计
                公程通径                -XX                100表示DN100

安装形式		                G                管道式
                C                插入式                1                螺纹连接
                2                法兰连接

公称压力		                A                0~0.6MPA
                B                0~1.0MPA
                C                0~1.6MPA
                D                0~2.5MPA
                E                0~4.0MPA
                F                0~6.4MPA
                G                0~10MPA
                H                0~16MPA

工艺条件		                0                普通
                1                防腐
                2                防爆
                3                高温

输入信号		                A                无输出
                B                4~20MA
                C                RS485 MODBUS
                供电电源                1                220V AC
                2                24V DC

测天然气流量计工作现场图
