水煤气流量计

产品名称:水煤气流量计

产品型号:JKM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:根据涡街流量计系列之水煤气流量计的结构特点,分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。

水煤气流量计产品概述

一体式水煤气流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计,具有智能温度、压力补偿功能,自带3.6V高能电池或24VDC(通常在需要脉冲信号输出、二线制4~20mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
当只要求测量工况体积流量时(我们将其定义为简配型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m³/h)和累计工况体积流量(m³)。

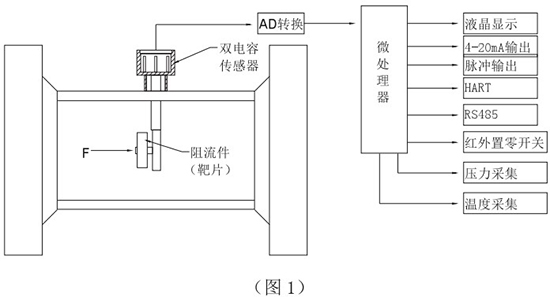

水煤气流量计的工作原理

水煤气流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St × V/d
式中:f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)

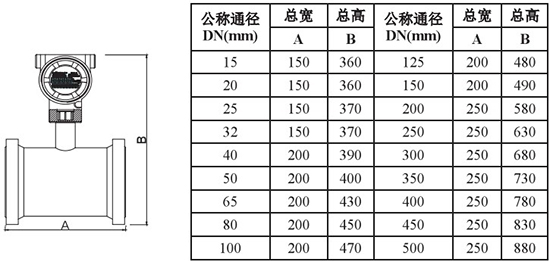

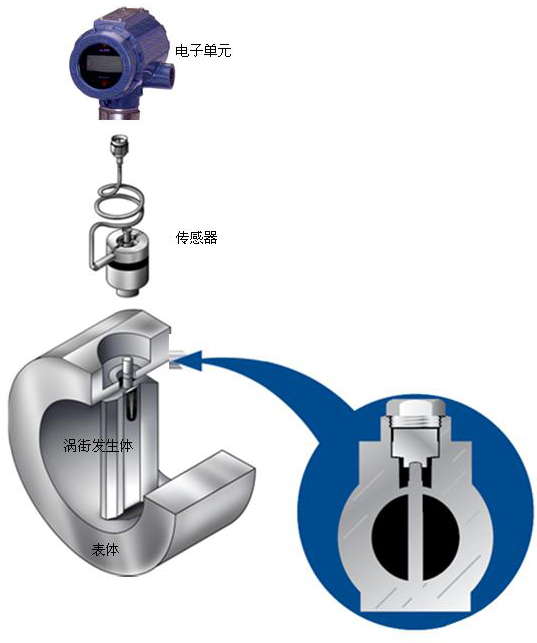

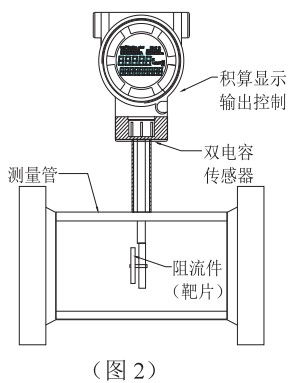

水煤气流量计结构图
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号或标准信号。
在流体管道中,垂直插入—个柱形阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。


水煤气流量计产品特点

1、水煤气流量计采用先进的第三代电容式力传感器,性能可靠,精度、灵敏度高;
2、耐脏污,不堵塞,抗振动、电磁干扰,抗杂质能力特强;
3、无可动部件,耐脏污,一体式智能显示,安装简便免维护;
4、压力损失小,仅为标准孔板的1/2△P左右;
5、适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流;
6、水煤气流量计可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
7、整机全密封无死角,无任何泄漏点,可耐42MPa高压;
8、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
9、具有多种安装方式供选择,安装简单,费用低;
10、具有一体化温度、压力补偿,直接输出质量或标方;
11、水煤气流量计具有可选小信号切除、非线性修正、滤波时间可选择;
12、计量准确,精度可达到0.2~1.5%;
13、重复性好,一般为0.05~0.08%,测量快速;
14、仪表内设自检程序,故障现象一目了然;
15、多种输出形式,能远传各种参数;
16、抗震动性强,一定范围内可测脉动流。

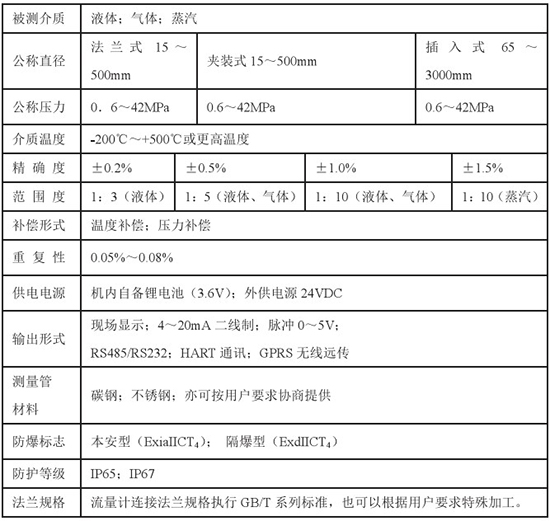

产品名称 :水煤气流量计
适用介质 :空气,氧气,氮气,氢气,压缩气体(压缩空气流量计)的流量计量
管径(DN) :DN15~DN300mm至更大
公称压力 :0.6~4MPa (指连接法兰公称压力,非介质的工作压力)
工况温度 :-20~+80℃(需更高温度请与工厂联系)
测量精度 :±1.5%FS
量程范围 :1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
壳体材质 :碳钢;不锈钢;
供电方式 :内置3.6VDC锂电池(可用两年);外供24VDC;
输出信号 :4~20mA二线制;脉冲0~1000HZ;RS485
防护等级 :IP65;IP67
防爆标志 :本安型ExiallCT4;隔爆型ExdllCT4
表头显示 :累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检

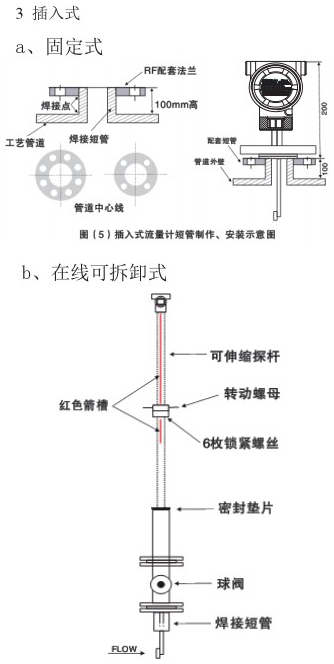

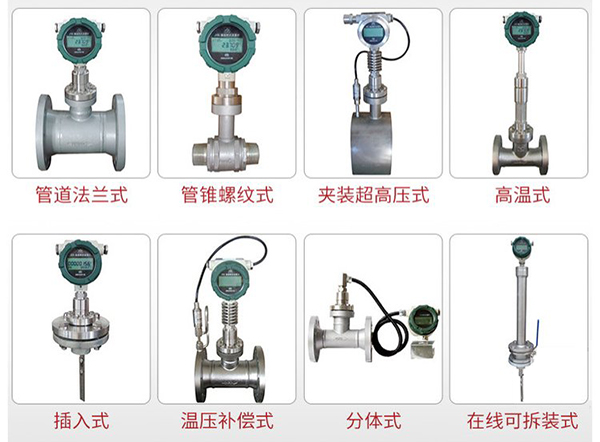

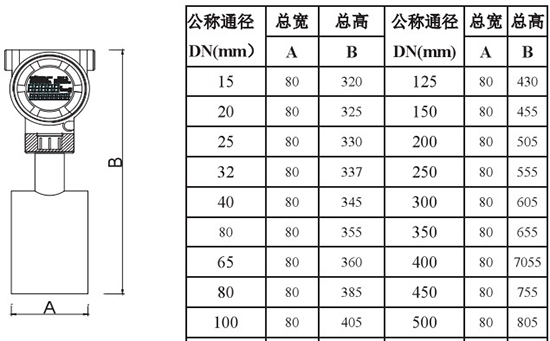

连接方式 :管道法兰式(DN15-300mm);插入式(DN100- N6000mm至更大)。

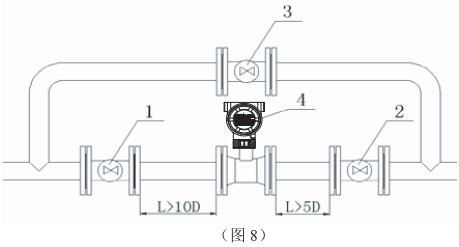

安装要求 :可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)
特殊连接 :螺纹式;对夹式;

水煤气流量计的配线设计

一. 输出频率信号的三线制涡街流量仪表配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图

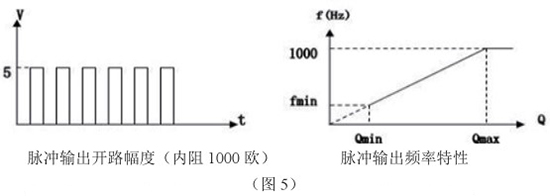

水煤气流量计脉冲输出配线图

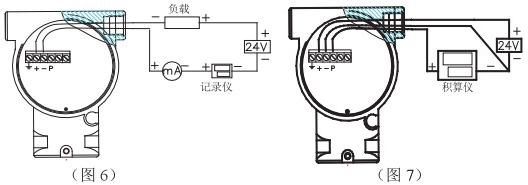

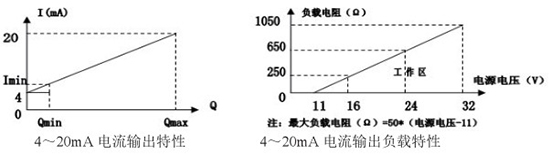

二.输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图
水煤气流量计4-20mA电流信号配线图
三.带RS-485通讯接口功能的涡街流量仪表配线设计
带RS-485通讯功能的涡街流量仪表采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图
水煤气流量计RS-485通讯配线图

水煤气流量计订货须知及选型样谱

一.尊敬的用户,当您要选用本公司产品时,请仔细阅读选型样本,并做好以下工作:
1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。
2.认真核对被测介质的使用流量范围,特别是最小流量值以最终确定使用仪表的口径及配管参数。
3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。
4.填好订货咨询单,见附表
二.水煤气流量计选型表(符合JB/T9294-1999标准)
1.传感器选型表
型    谱 说    明
LU   涡街流量仪表
G   传感器
检测
方式
  B   压电式传感器
E   电容式传感器
连接方式   1 仅对满管型 法兰连接型
2 仅对满管型 法兰卡装型
3 仅对插入型 简易插入型
4 仅对插入型 球阀插入型
5 仅对满管型 螺纹连接型
6 仅对满管型 卡箍连接型
7 仅对满管型 对焊型
测量介质   2     液体
3     气体
4     蒸汽
公称通径   02

30
A0

A8



DN25
…              单位:mm
DN300
DN1000

DN1800
 显示
 文字
  E   英文显示
C   中文显示
使用环境   P   普通型
  B   防爆型
输出信号  本项可复选 1   脉冲输出
2   4~20mA电流输出,液晶显示
3   RS-485通讯
4   HART协议
5   电池供电
补偿方式     无补偿
T   温度补偿
P   压力补偿
Z   温度、压力补偿
选型
说明
例如: LUGE2405E-P2Z 满管型电容式涡街流量仪表,法兰卡装型连接,介质为蒸汽,
                     仪表通径为DN50,英文显示, 4~20mA电流信号输出,温压补偿型

水煤气流量计流量范围


仪表口径
(mm)
液体 气体
测量范围
(m3/h)
输出频率范围
(Hz)
测量范围
(m3/h)
输出频率范围
(Hz)
25 1~10 21~210

8.8~55 190~1140
32 1.5~15 15~150

15~140 150~1395
40 2.5~25 13~130 25~205 126~1036
50 3.5~45 9~119 35~350 93~930
80 8.5~110 5.3~68 80~800 53~530
100 16~180 5.2~58 130~1300 42~420
150 35~350 3.3~33 350~3500 33~330
200 65~650 2.6~26 550~5500 22~220
250 95~950 1.9~19 850~8500 18~180
300 150~1500 1.8~18 1350~13500 16~160
(300) 150~1500 5.5~87

1560~15600 85~880
(400) 180~3000 5.6~87 2750~27000 85~880
(500) 300~4500 5.6~88 4300~43000 85~880
(600) 450~6500 5.7~89 6100~61000 85~880
(800) 750~10000 5.7~88 11000~110000 85~880
(1000) 1200~17000 5.8~88 17000~170000 85~880
>(1000) 协议   协议
