电磁流量计空管故障排除

电磁流量计空管故障排除是一个系统性的过程。空管时仍有流量显示是*常见的故障之一，通常源于电极问题、接地不良或设置不当。

为了帮助您高效、安全地解决问题，我为您梳理了完整的排查流程和解决方案。

核心思路

空管时有流量显示，本质上是转换器检测到了一个错误的电势信号。这个信号可能来自：

电极污染（形成寄生电容）

接地不良（引入干扰）

电缆或接线问题（引入干扰）

转换器设置或故障（零点漂移、空管功能未启用）

*一步：安全准备

工艺处理：确保流程已停止，管道已彻底排空、泄压并冷却。

安全隔离：严格执行上锁挂*（LOTO）程序，隔离电源和工艺侧。

工具准备：万用表、绝缘胶布、清洁工具、厂家说明书。

*二步：系统性排查流程

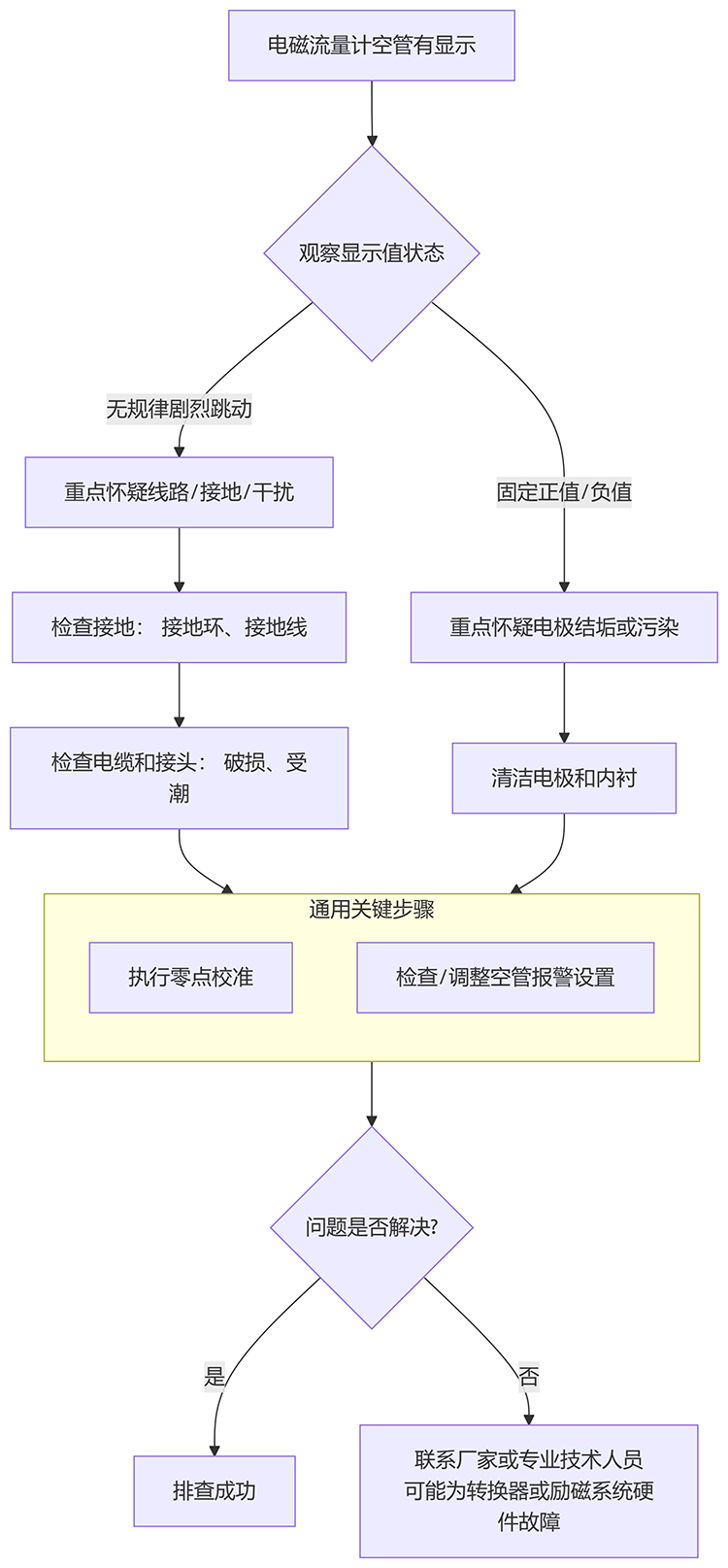

您可以遵循下图的流程，从简到繁进行排查：

*三步：常见原因与详细解决方案

1. 电极结垢或污染（*常见）

现象：空管时显示一个固定的、小幅度的正值或负值，且相对稳定。

原因：电极表面的绝缘性结垢（如油污、水垢、聚合物）像一个电容，交变磁场对其充放电，产生寄生电容电流，被误认为是流量信号。

解决：

停机清洁：拆下传感器，彻底清洗电极和内衬，确保电极表面金属部分完全裸露、光洁。

检查内衬：确认内衬无隆起、破损或穿孔。

2. 接地问题（极其重要）

现象：空管时显示值无规律地剧烈跳动或漂移。

原因：接地不良是引入干扰的主要因素。电磁流量计信号是微伏级的，任何地电位波动都会造成巨大影响。

解决：

检查接地环：特别是在非金属管道上，必须安装专用的接地环，并检查其是否被腐蚀或损坏。

检查接地线：确保接地线足够粗（通常≥4mm²），连接点牢固、无锈蚀。

测量接地电阻：使用接地电阻测试仪测量，确保接地电阻小于10Ω，越小越好。

遵循单点接地：确保传感器和转换器之间是单点接地，通常是在传感器处接地，避免地环路形成。

3. 电缆与接线问题

现象：显示值跳动、满量程乱跳或伴有其他通信错误。

原因：信号线屏蔽层损坏、接头进水、端子松动等都会引入电磁干扰。

解决：

检查电缆：检查信号电缆和励磁电缆是否有破损、老化、鼠咬等现象。

检查接线盒：打开传感器和转换器的接线盒，检查是否有水汽、冷凝水或腐蚀，确保所有端子紧固。

检查屏蔽层：确保信号电缆的屏蔽层在转换器端已可靠接地，而在传感器端悬空（避免双端接地形成地环路），具体请参照说明书。

4. 转换器设置与校准问题

现象：显示固定偏差或空管检测功能完全无效。

原因：零点漂移或参数设置错误。

解决：

执行零点校准：这是在确认管道完全排空后*关键、*有效的步骤。在转换器菜单中找到“零点校准”功能并执行。此操作会告诉仪表当前状态（空管）就是流量零点。

检查空管报警设置：进入菜单，确认“空管报警”功能已启用（Enable）。并检查“空管报警阈值”设置是否合理，有时阈值设置过高会导致功能失灵，可以适当调低灵敏度。

恢复出厂设置：如果怀疑参数被意外修改，可备份当前参数后，尝试恢复出厂设置，然后重新输入口径、量程等关键参数。

如果以上所有步骤都失败

如果完成了全部排查和操作后问题依旧，那么很可能是硬件故障：

电极老化：电极与被测介质发生化学反应导致失效。

励磁线圈故障：线圈局部短路或开路，导致磁场异常。

转换器硬件故障：主板上的放大器、A/D转换器等元件损坏。

此时，*有效的做法是：

联系厂家技术支持：提供仪表型号和故障现象，寻求专业指导。

替换法：如果条件允许，可用一台确认正常的转换器替换测试，快速判断是传感器还是转换器的问题。

返厂维修：将故障部件返厂进行检测和维修。
