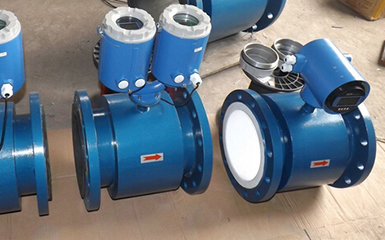

管道式电磁流量计

产品名称:管道式电磁流量计

产品型号:KM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:电磁流量计按安装方式分为管道式流量计和插入式电磁流量计两种类型,两种型式均由传感器和智能信号转换器组成。

管道式电磁流量计产品概述

LDE系列电磁流量计按安装方式分为管道式流量计和插入式电磁流量计两种类型。两种型式均由传感器和智能信号转换器组成;根据转换器与传感器的装配形式可分为一型式电磁流量计和分体式电磁流量计二种结构。一体式电磁流量计:转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。分体式电磁流量计:转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境状况较差的现场,如地井里,高温旁,人员不便到达的地方。管道式一般适用于中小口径的测量,特殊情况可定制,插入式一般适用于较大口径管道流量的测量。


管道式电磁流量计优势及独特卖点

1.传感器最重要的部件-线圈作最优化的设计,并通过最严格的实流试验,切实保证产品的测量精度
2.信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的最主要的生产工艺),特别是安装线圈后的最后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
9.采用16位嵌入式微处理器,运算速度快,精度高
10.全数字处理,抗干扰能力强,测量可靠,精度高
11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作,使用方便,操作简单,易学易懂
15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16.具有自检与自诊断功能,并在屏幕上显示
17.独特的防雷设计


管道式电磁流量计技术参数

公称通径(mm):管道式四氟衬里:DN10~DN600;管道式橡胶衬里:DN40~DN1200;(特殊规格可定制)
流动方向:正,反,净流量;
量程比:150:1;
重复性误差:测量值的±0.1%;
精度等级:管道式:0.5级,1.0级;
被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃;
额定工作压力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;(高压可定制);
流速范围:0.1-15m/s;
电导率范围:被测流体电导率≥5μs/cm;
电流输出:0~10mA:0~1.5kΩ;4~200mA:0~750 kΩ;负载电阻;
数字输出频率:上限可在1~5000HZ之间;
数字输出方式:输出频率内设定带光电隔离的晶体管集电极开路双向输出;
集电极最大电流:外接电源≤35V导通时集电极最大电流为250mA;
供电电源:AC220V或DC24V;
要求直管段长度:上游≥5DN,下游≥2DN;
连接方式:流量计与配管之间均采用法兰连接;
连接尺寸:法兰连接尺寸应符合GB11988规定;
防爆等级:mdIIBT4;
防护等级:IP65,特殊订制最高可达IP68;
环境温度:-25~+60℃;
相对温度:5%~95%;
消耗总功率:小于20W;
信号输出:4-20mA(负载0-750Ω),脉冲/频率,控制电平;
供电电源:AC220V,允差15%;或DC24V,纹波≤5%;
通讯输出:RS 485,MODBUS协议,HART协议,Profibus-DP协议;


管道式电磁流量计电极的选择

1、电极材料:不锈钢0Crl8Nil2M02Ti
   耐蚀及耐磨性能:用于工业用水、生活用水、污水(如污水流量计)等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

2、电极材料:哈氏合金B
   耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

3、电极材料:哈氏合金C
   耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。

4、电极材料:钛
   耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

5、电极材料:钽
   耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

6、电极材料:铂/钛合金
   耐蚀及耐磨性能:几乎能耐——切化学介质,但不适用于王水和铵盐。

7、电极材料:不锈钢涂覆碳化钨
   耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。


管道式电磁流量计衬里的选择

1、衬里材料:聚四氟乙烯(F4)
   主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
   最高介质温度—体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

2、衬里材料:聚全氟乙丙烯(F46)
   主要性能:同F4,耐磨性、抗负压能力高于F4。
   最高介质温度—体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。

3、衬里材料:聚氟合乙烯(Fs)
   主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃
   适用范围:

4、衬里材料:聚氯丁橡胶
   主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃ 120℃ (需特殊订货)
   适用范围:水、污水、弱磨损性的泥浆矿浆。

5、衬里材料:聚氨酯橡胶
   主要性能:1、耐磨性能极强。2、耐腐蚀性能较差。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃
   适用范围:中性强磨损的矿浆、煤浆、泥浆。


管道式电磁流量计选用要点

管道式电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点,选择合适的类型。一体型电磁流量计安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型电磁流量计,精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用刮刀式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
电极选择:
管道式电磁流量计电极的选择表
4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
管道式电磁流量计衬里选择表
5、防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,最高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的最高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型电磁流量计流量计。其最大口径为100mm。

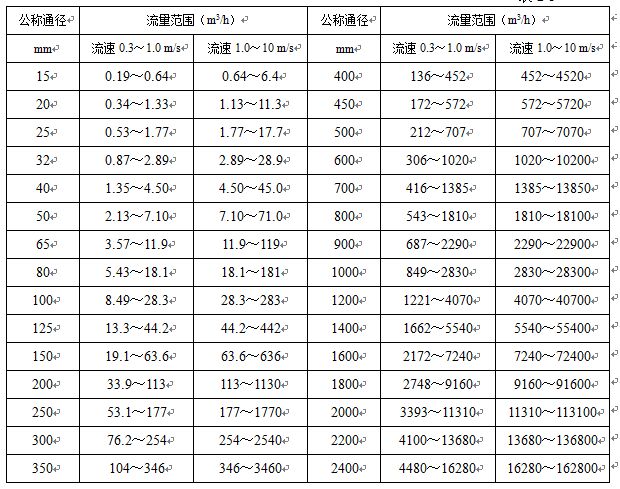

8、管道式电磁流量计参考流量范围
管道式电磁流量计流量范围表
