智能电磁流量计

产品名称:智能电磁流量计

产品型号:LDE-KM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:广泛的液体适用性。无论是生活污水,还是各类酸、碱混合的工业污水泥浆、纸浆等,选用凯铭电磁,都有可靠的测量效果。

智能电磁流量计产品概述

    LDE系列智能电磁流量计是高精度、高可靠流量仪表,采用法拉第电磁感应定律设计而成,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。智能电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
    LDE型智能电磁流量计采用先进技术研制、开发与生产的流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,在产品结构、选材、制定工艺、生产装配与出厂测试等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
    智能电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。
智能电磁流量计使用场合

智能电磁流量计应用现场选型(购买须知)

1.了解工艺参数
(1)了解被测液体名称(由用户提供)
(2)了解被测液体的最大流量、常用流量、最小流量(由用户提供)
(3)了解工艺管径(由用户提供)
(4)了解介质温度(由用户提供)
(5)了解介质压力(由用户提供)
(6)了解被测流体的电导率(由用户提供)
(7)了解是否有负压情况存在(由用户提供)
2.初步选型
(1) 根据了解到的被测介质的名称和性质,确定是否采用电磁流量计(由业务员确定)
注意:电磁流量计只能测量导电液体流量,而气体、油类和绝大多数有机物液体不在一般导电液体之例
(2)根据了解到的被介质性质,确定电极材料
注意;公司一般提供不锈钢、哈氏、钛和钽等四种电极,选用哪种电极应根据介质性质查相关资料手册
(2)根据了解到的介质温度确定采用橡胶还是四氟内衬(由营销员确定)
注意:橡胶耐温不得超过80C;
四氟耐温150C,瞬间可耐180C;
城市污水一般可采用橡胶内衬和不锈钢电极
(3)根据了解到的介质压力,选择表体法兰规格(由营销员确定)
注意:电磁法兰规格通常为当口径由DN10-250时,法兰额定压力≤1.6Mpa;
当口径由DN250-1000时,法兰额定压力≤1.0Mpa;
当介质实际压力高于上述管径-压力对应范围时,为特殊订货,但最高压力不得超过6.4Mpa
(4)确定介质的电导率
注意:(1)电磁流量计的电导率不得低于5uS/cm
(2)自来水的电导率约为几十到上百个uS/cm,一般锅炉软水(去离子水)导电,纯水(高度蒸馏水)不导电
(3)气体、油和绝大多数有机物液体的电导率远低于5uS/cm,不导电。
3.了解用户要求
(1)了解是组合式就地显示还是分体式远传显示(由用户提供)
注意:当为分体远传显示时请了解最大距离,分离最大距离为100米
(2)了解是否需要其它附加功能(由用户提供)
注意:1、电磁流量计本身带有上下限流量报警、频率和电流输出功能,无须另外特殊订货
2、电磁流量计外壳密封防护等级有IP65和IP68两种,当选择潜水型IP68时属于特殊订货
3、当电磁流量计要和计算机连接时,需增加RS-485通讯口,属于特殊订货
4.选型:通过上述步骤后,可最后确定电磁流量计型号规格。

智能电磁流量计主要技术参数

1、执行标准:JB/T 9248—1999
2、公称通径:15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
3、最高流速:15m/s
4、精确度:
DNl5~DN600,示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)
DN700—DN3000,示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)
5、流体电导率:≥5uS/cm
6、公称压力:
DNl5~DN150(4.0MPa)
DNl5~DN600(1.6MPa)
DN200~DN1000(1.0MPa)
DN700~DN3000(0.6MPa)
特殊订货(6.3、10MPa)
7、环境温度:
传感器(—25℃—十60℃)
转换器及一体型(—10℃—十60℃)
8、衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
9、最高流体温度:
—体型(70℃)
分离型:聚氯丁橡胶衬里(80℃;120℃)
分离型:聚氨酯衬里(80℃)
分离型:聚四氟乙烯衬里(100℃;150℃)
分离型:聚全氟乙丙烯(F46)(100℃;150℃)
分离型:加网PFA(100℃;150℃)
10、信号电极和接地电极材料:不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
11、电极刮刀机构:DN300—DN3000
12、连接法兰材料:碳钢
13、接地法兰材料:不锈钢1Crl8Ni9Ti
14、进口保护法兰材料:
DN65—DNl50(不锈钢1Crl8Ni9Ti)
DN200~DNl600(碳钢十不锈钢1Crl8Ni9Ti)
15、外壳防护:
DNl5~DN3000分离型橡胶或聚氨酯衬里传感器(IP65或IP68)
其他传感器、——体型流量计和分离型转换器(IP65)
16、间距(分离型):转换器距离传感器一般不超过100m

智能电磁流量计衬里的选择

1、聚四氟乙烯(F4):
a、主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
b、最高介质温度:
—体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

2、聚全氟乙丙烯(F46):
a、主要性能:同F4,耐磨性、抗负压能力高于F4。
b、最高介质温度:
—体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

3、聚氟合乙烯(Fs):
a、主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
b、最高介质温度:
—体型:70℃
分离型:80℃
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

4、聚氯丁橡胶:
a、主要性能:有极好的弹性,高度的扯断力,耐磨性能好。耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
b、最高介质温度:
—体型:70℃
分离型:80℃ 120℃ (需特殊订货)
c、适用范围:水、污水、弱磨损性的泥浆矿浆。

5、聚氨酯橡胶:
a、主要性能:耐磨性能极强。耐腐蚀性能较差。
b、最高介质温度:
—体型:70℃
分离型:80℃
c、适用范围:中性强磨损的矿浆、煤浆、泥浆。

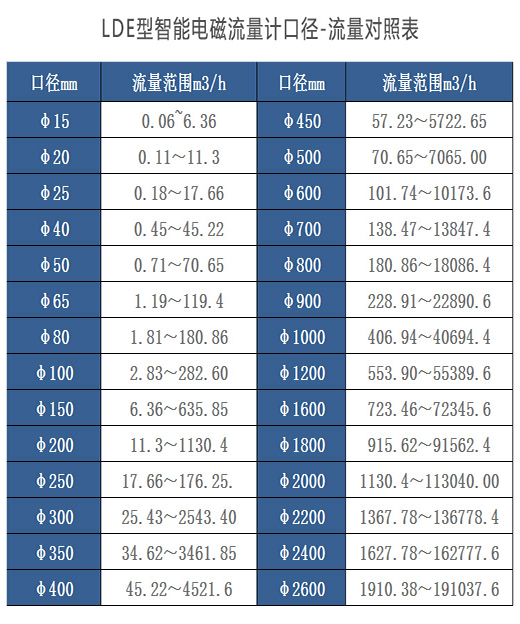

智能电磁流量计流量对照表

智能电磁流量计口径与流量对照表

智能电磁流量计电极的选择

1、电极材料:不锈钢0Crl8Nil2M02Ti
   耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
   耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
   耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
4、电极材料:钛
   耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
   耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
   耐蚀及耐磨性能:几乎能耐——切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
   耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
备注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

智能电磁流量计安装注意事项


1、应安装在水平管道较低处和垂直向上处,避免安装在管道上的最高点和垂直向下处。
2、应安装在管道上升处
智能电磁流量计安装图一
3、在开口排放管道安装,应安装在管道的较低处。
4、若管道落差超过5m时,在传感器的下游安转排气阀装。
智能电磁流量计安装图二
5、传感器绝对不能安装在泵的进出口处,用安装在泵的出口处。
6、流量计前方最少要有10*D(D为流量计内径)长度的直管段,后方要有5*D长度的直管段。
智能电磁流量计安装图三
