电池供电电磁流量计

电池供电电磁流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:XXIUXIGOW279
电池供电电磁流量计概述
电磁流量计是一种电磁感应式流量仪表,采用压铸铝表壳,IP68密封防护设计,可使用在井下等潮湿场合。适用于电导率大于5μs/cm导电液体的流量计算;公称通径范围为10mm至3000mm,是集智能化、小型轻量一体化、多功能、高精度、高可靠性为一体的系列电磁流量计产品。它由传感器和智能转换器两部分组成。
电磁流量计标配一个常规锂电池组,可持续工作3年以上,若配用高容量锂电池组,持续工作时间会更长。可采用基站式无线通讯网络系统,在区域中心建立通讯基站,覆盖半径为1000米。各台电磁水表同基站进行近距通讯(SRD模式),使用928MHZ开放频段(美国标准)。基站通过GPRS或CDMA手机通讯网络完成同管理计算机的数据通讯。计也可直接通过GPRS或CDMA手机通讯网络完成同管理计算机的数据通讯。
电池供电电磁流量计产品图


电池供电电磁流量计工作原理
流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
电池供电电磁流量计工作原理公式
式中:
E---------为电极间的信号电压(v)
B---------磁通密度(T)
d---------测量管内径(m)
V--------平均流速(m/s)
K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

电池供电电磁流量计工作原理图


电池供电电磁流量计主要技术指标
口径:DN15~2400mm
介质:导电性液体
衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
流速:≤15m/s
励磁方式:方波励磁
电极材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
介质温度:氯丁橡胶:-10~60℃            聚氨酯橡胶:-10~40℃
聚四氟乙烯(F4):-10~120℃     聚全氟乙丙烯(F46):-10~150℃
介质电导率:>5μs/cm
准确度等级:±1.0%   ±0.5%  ±0.2%
输出信号:4~20mA电流,脉冲频率,上下限报警
通讯:RS485/RS232(可选)
防护等级:IP65、IP67、IP68
防爆等级:ExdⅡCT3-CT6
电缆接口:M18*1.5
环境条件:环境温度:-10~50℃  相对湿度:5%~90%  环境电磁场:≤400A/m
供电电源:85~250VAC   20~36VDC    3.6V电池供电


电池供电电磁流量计常用绝缘内衬材料性能及适用范围
1.名称:聚三氟乙烯
性能:化学性能稳定,仅次于聚四氟乙烯,但耐磨性能差
最高工作温度/℃:100℃
适用液体:水、酸溶液


2.名称:聚四氟乙烯(F-4)
性能:化学性能很稳定,但粘结性能差,与金属测量管很难粘接,耐磨性能也不好
最高工作温度/℃:250℃
适用液体:腐蚀性强的浓酸(如硫酸流量计)、碱、盐溶液


3.名称:四氟乙烯和六氟丙烯(F-46)
性能:化学耐腐性略逊于F-4,但与金属测量管有较强接合力,可用于负压
适用液体:腐蚀性酸、碱、盐溶液


4.名称:四氟乙烯和乙烯(F-40)
性能:化学耐腐性略逊于F-4,但与金属测量管有较强接合力,可用于负压
适用液体:腐蚀性酸、碱、盐溶液


5.名称:聚氨酯橡胶
性能:耐磨性能好,但耐酸碱性能差
最高工作温度/℃:70℃
适用液体:水泥浆、纸浆类液体


6.名称:氯丁橡胶
性能:弹性好,耐磨、耐腐蚀,抗冲击性能好,成本也比较低
最高工作温度/℃:70℃
适用液体:水泥浆、矿浆、稀酸流体


7.名称:耐酸搪瓷
性能:耐除氢氟酸、磷酸以外的其它酸类和溶剂,有一定耐碱性,抗冲击性差
最高工作温度/℃:180℃
适用液体:一般酸、碱、腐蚀性液体


8.名称:陶瓷
性能:有极好的耐磨性,且有很好的耐各种强酸、强碱的腐蚀性,但性脆易碎,应防温度剧变
最高工作温度/℃:180℃
适用液体:具有腐蚀性的矿浆


9.名称:耐酸橡胶
性能:耐60℃以下任何浓度的盐酸、草酸、磷酸及50%的硫酸、NaOH、KOH等,但忌强氧化剂
最高工作温度/℃:60℃
适用液体:一般酸、碱、盐水溶液


电池供电电磁流量计常用电极材料及使用范围
1.电极材料:耐酸不锈钢材料(1Cr18Ni9Ti)、含钼不锈钢(1Cr18Ni12Mo2Ti)(相当于316L)
特点及使用范围:主要用于生活工业用水、原水、下水、废污水、稀酸、稀碱等弱腐蚀性酸、碱、盐液体


2.电极材料:哈氏合金B
特点及使用范围:适用于低浓度盐酸等非氧化性酸和非氧化性盐液,硝酸等氧化性酸不适用


3.电极材料:哈氏合金C
特点及使用范围:适用于常温硝酸、其他氧化性酸、氧化性盐液等,盐酸等,还原性酸和氯化物不适用


4.电极材料:钛
特点及使用范围:耐腐蚀性略优于耐酸刚,对氯化物、次氯酸盐、海水有优良的耐腐蚀性,对常温硝酸等氧化性酸有耐腐蚀性,盐酸、硫酸等还原性酸不适用


5.电极材料:钽
特点及使用范围:具有和玻璃相似的优越耐腐蚀性,除氢氟酸、发烟硫酸等少数酸外,适用于大部分酸液,氢氧化钠等碱液不适用


6.电极材料:铂、铂铱合金
特点及使用范围:对几乎所有的酸碱液耐腐蚀,王水、铵盐等少数介质不适用,价格昂贵


7.电极材料:碳化钨硬质合金
特点及使用范围:浆液专用电极材料,可降低浆液噪声,耐腐蚀性较差,腐蚀性液体不适用


8.电极材料:导电橡胶、导电氟塑料


电池供电电磁流量计选型与安装
仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:
被测流体名称和其化学性能。
最大流量、最小流量和常用流量。
推荐:常用流量应选择在1~3m/s流速段内,如果不符,请用户调整所选仪表的口径规格。
最高工作压力。
最高工作温度、最低工作温度。
被测流体必须具备一定的导电性,导电率≥5μs/cm。
最大流量和最小流量必须符合表2-1的数据。
实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。
最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。
确定是否有负压情况存在。
电极和衬里材料的选择应满足流体介质的化学性能。

电池供电电磁流量计现场安装使用图

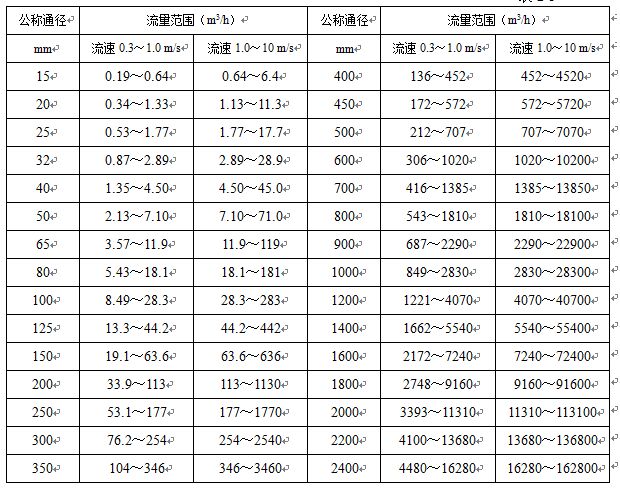

电池供电电磁流量计公称通径与流量范围
电池供电电磁流量计流量范围对照表
