液体电磁流量计

液体电磁流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:WRT401246VSW

液体电磁流量计产品概述
电磁流量计是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于3μs/cm的导电液体的流量,是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外,还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体,如泥浆、矿浆、纸浆等。液体电磁流量计特别设计了带背光宽屏的中.英文液晶显示器,功能齐全实用、显示直观、操作使用方便,液体电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

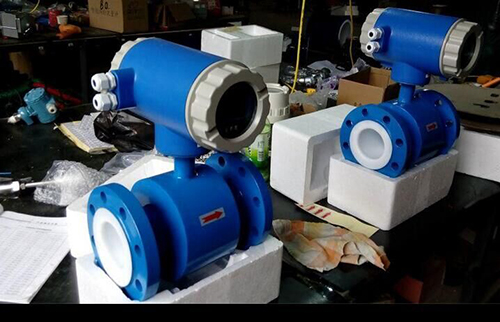

液体电磁流量计产品图
液体电磁流量计的测量原理
电磁流量计是以内衬绝缘材料做为非导磁合金短管;两只电极沿管径方向穿通壁固定在测量管上,其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场;此时,如果具有一定电导率的液体流经测量管,将切割磁力线感应出电动势E,电动势E正比于磁通量密度B,测量管内径d与平均流速V 的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。
液体电磁流量计工作原理图

液体电磁流量计产品特点
1、传感器最重要的部件-线圈作最优化的设计,并通过最严格的实流试验,切实保证产品的测量精度
2、信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
3、线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
4、传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的最主要的生产工艺),特别是安装线圈后的最后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
5、液体电磁流量计采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果
6、液体电磁流量计采用定制的双层屏蔽电缆
7、可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
8、特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
9、流量计采用16位嵌入式微处理器,运算速度快,精度高
10、全数字处理,抗干扰能力强,测量可靠,精度高
11、超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
12、用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
13、高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
14、菜单操作,使用方便,操作简单,易学易懂
15、双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16、流量计具有自检与自诊断功能,并在屏幕上显示
17、独特的防雷设计

液体电磁流量计技术参数
1、执行标准:JB/T 9248-1999;
2、公称通径:15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000;
3、最高流速:15m/s;
4、精确度:DNl5-DN600 示值的±0.3%(流速≥1m/s);±3mm/s(流速<1m/s),DN700-DN3000 示值的±0.5%(流速≥0.8m/s);±4mm/s(流速<0.8m/s);
5、流体电导率:≥5uS/cm;
6、公称压力:DNl5~DN150 4.0MPa,DNl5~DN600 1.6MPa,DN200~DN1000 1.0MPa,DN700~DN3000 0.6MPa,特殊订货 6.3、10MPa;
7、环境温度:传感器 -25℃- 60℃,转换器及一体型 -10℃- 60℃;
8、衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA;
9、最高流体温度-体型:70℃;
   最高流体温度分离型:聚氯丁橡胶衬里 80℃;120℃(订货时注明),聚氨酯衬里 80℃,聚四氟乙烯衬里 100℃;150℃(订货时注明),聚全氟乙丙烯(F46) 100℃;150℃(订货时注明),加网PFA 100℃;150℃(订货时注明);
10、信号电极和接地电极材料:不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨;
11、电极刮刀机构:DN300-DN3000;
12、连接法兰材料:碳钢;
13、接地法兰材料:不锈钢1Crl8Ni9Ti;
14、进口保护法兰材料:DN65-DNl50 不锈钢1Crl8Ni9Ti,DN200~DNl600 碳钢十不锈钢1Crl8Ni9Ti;
15、外壳防护:DNl5~DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68,其他传感器、--体型流量计和分离型转换器 IP65;
16、间距(分离型):转换器距离传感器一般不超过100m;

液体电磁流量计如何正确选型
仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
收集数据:
1.被测流体成份
2.最大流量、最小流量
3.最高工作压力
4.最高温度、最低温度
被测流体必须具备一定的导电性,导电率>5μS/CM
最大流量和最小流量必须符合下表中的数
液体电磁流量计口径流量范围对照表

液体电磁流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
液体电磁流量计内衬材料选择对照表

液体电磁流量计电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验
液体电磁流量计电极材料选择对照表

液体电磁流量计型谱
液体电磁流量计型谱选择对照表

液体电磁流量计的安装
电磁流量计前方最少要有5×D(D为流量计内径)长度的直管段,后方最少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在液体电磁流量计附近应无强电磁场;
在液体电磁流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D砂浆流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;

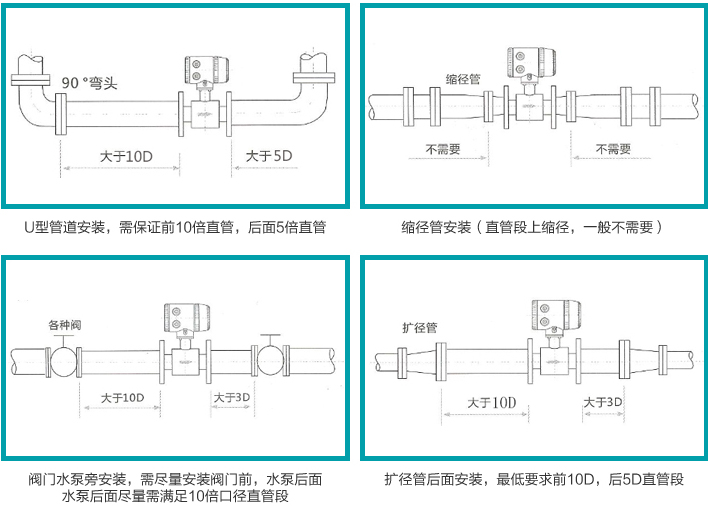

液体电磁流量计安装注意事项
液体电磁流量计工作现场图
