卫生型电磁流量计

产品名称:卫生型电磁流量计

产品型号:LDE-KM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:卫生型电磁流量计可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。

卫生型电磁流量计产品概述

KM-LDE卫生型电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成,主要分为两大类:一体型和分离型。
电磁流量计是基于法拉第电磁感应定律原理的流量仪表,用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。
KM-LDE卫生型电磁流量计采用了新型的卫生型衬里材料和衬里工艺,符合食品行业的卫生要求,同时采用了不锈钢外壳及不锈钢卡箍连接,方便电磁流量计的快速拆卸、清洗,使电磁流量计在使用过程中不易被污染,可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。


卫生型电磁流量计产品特点

独立性强,测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。
结构简单,故障率低,测量管内无活动及阻流部件,不堵塞、无压损。
适用范围广,量程比宽,适合导电液体,含有纤维、固体颗粒和悬浮物的液体。
安装要求低,直管段要求低(前5D后2D)。
工作稳定可靠,采用低频方波励磁,功耗小,零点稳定。
输出信号多样性,可输出与流速成正比例的线性模拟信号、数字信号及报警信号。



卫生型电磁流量计工作原理

流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
卫生型电磁流量计工作原理公式
式中: E---------为电极间的信号电压(v)
       B---------磁通密度(T)
       d---------测量管内径(m)
         --------平均流速(m/s)
       K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。


卫生型电磁流量计产品执行标准

产品性能符合电磁流量计行业标准JB/T9248-2008及JJG1033-2007要求。


卫生型电磁流量计主要技术指标

口径:DN15~2400mm
介质:导电性液体
衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
流速:≤15m/s
励磁方式:方波励磁
电极材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
介质温度:氯丁橡胶:-10~60℃            聚氨酯橡胶:-10~40℃
聚四氟乙烯(F4):-10~120℃     聚全氟乙丙烯(F46):-10~150℃
介质电导率:>5μs/cm
准确度等级:±1.0%   ±0.5%  ±0.2%
输出信号:4~20mA电流,脉冲频率,上下限报警
通讯:RS485/RS232(可选)
防护等级:IP65、IP67、IP68
防爆等级:ExdⅡCT3-CT6
电缆接口:M18*1.5
环境条件:环境温度:-10~50℃  相对湿度:5%~90%  环境电磁场:≤400A/m
供电电源:85~250VAC   20~36VDC    3.6V电池供电

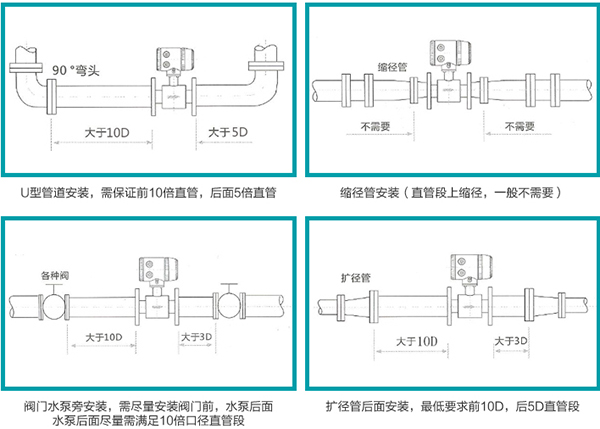

卫生型电磁流量计仪表选型与安装

仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:
被测流体名称和其化学性能。
最大流量、最小流量和常用流量。
推荐:常用流量应选择在1~3m/s流速段内,如果不符,请用户调整所选仪表的口径规格。
最高工作压力。
最高工作温度、最低工作温度。
被测流体必须具备一定的导电性,导电率≥5µs/cm。
最大流量和最小流量必须符合表2-1的数据。
实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。
最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。
确定是否有负压情况存在。
电极和衬里材料的选择应满足流体介质的化学性能。


卫生型电磁流量计公称通径与流量范围

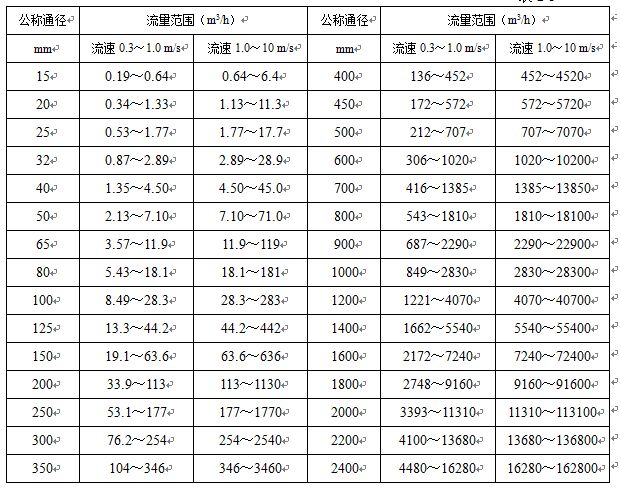

卫生型电磁流量计公称通径与流量范围对照表


卫生型电磁流量计电极材料的选择


卫生型电磁流量计电极材料对照表


卫生型电磁流量计衬里材料的选择


卫生型电磁流量计衬里材料对照表


卫生型电磁流量计接地环的选择

若与传感器连接的管道是绝缘性,则推荐使用接地环或接地电极,若被测介质是磨损的,应选择带颈衬里保护接地环。
聚四氟乙烯衬里的传感器,安装使用时建议配备接地环,其作用有二:一是保护衬里表面, 二是具有良好接地。
卫生型电磁流量计接地环图
