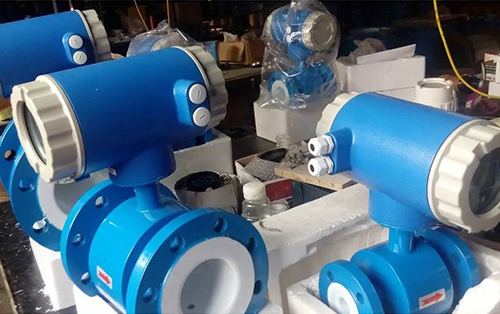

dn50电磁流量计

dn50电磁流量计概述

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型电磁流量计和分体式电磁流量计。

电磁流量计适用于防爆要求较高的场所，采用世界最新技术,利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。防爆型电磁流量计测量原理是基于法拉第电磁感应定律，防爆型电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，防爆型电磁流量计广泛应用于石油、化工、等领域。

dn50电磁流量计产品特点

1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低，直管段要求低（前5D后2D）。

5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；

8.采用16位嵌入式微处理器，运算速度快，精度高；

9.全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达150:1；

10.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；

11.全汉字菜单操作，使用方便，操作简单，易学易懂；

12.高清晰度背光LCD显示；

13.具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；

14.内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；

15.具有RS485或RS232数字通讯信号输出

16.具有电导率测量功能，可判别传感器是否空管；

17.恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；

18.具有自检与自诊断功能；

19.采用SMD器件和表面安装（SMT）技术，电路可靠性高；

20.仪表内部设计有不掉电时钟，可记录16次掉电时间。

dn50电磁流量计主要技术指标

口径：DN15~2400mm

介质：导电性液体

衬里：氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯

流速：≤15m/s

励磁方式：方波励磁

电极材料：不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱

额定压力：0.6MPa、1.0MPa、1.6MPa、4.0MPa

介质温度：氯丁橡胶：-10~60℃            聚氨酯橡胶：-10~40℃

聚四氟乙烯(F4)：-10~120℃     聚全氟乙丙烯(F46)：-10~150℃

介质电导率：>5μs/cm

准确度等级：±1.0%   ±0.5%  ±0.2%

输出信号：4~20mA电流，脉冲频率，上下限报警

通讯：RS485/RS232(可选)

防护等级：IP65、IP67、IP68

防爆等级：ExdⅡCT3-CT6

电缆接口：M18*1.5

环境条件：环境温度：-10~50℃  相对湿度：5%~90%  环境电磁场：≤400A/m

供电电源：85~250VAC   20~36VDC    3.6V电池供电

dn50电磁流量计转换器技术数据

1、电源：交流（85-265V，45-400Hz）；直流（11-40V）；

2、操作键和显示：按键式（4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；3行LCD宽视角、宽温、带背光显示；第1行显示流量值；第2行显示流量单位；第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。）；磁键式：（2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；2行LCD宽视角、宽温、带背光显示；第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行：显示流量。）

3、内部积算器：正向总量、反向总量及差值总量；

4、电磁流量计输出信号：单向模拟输出（全隔离，负载≤600D．(20mA时)；上限：0-21mA可选，每档lmA；下限：0-21mA可选，每档1mA；正、反向流量输出方式编程）；双向模拟输出（下限限制为。或4mA，其他同单向模拟输出）；双向脉冲输出（两路输出分别对应正向和反向流量,频率0～800Hz,上限1-800Hz可选,每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V）；双路报警输出（可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V. 与脉冲输出不隔离 ）；

5、数字通讯：RS232，RS485，HART；

dn50电磁流量计衬里的选择

1、衬里材料: 聚四氟乙烯（F4)

主要性能: 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀;

最高介质温度: 70℃;

适用范围: 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质;

2、衬里材料：聚全氟乙丙烯（F46)；

主要性能：同F4，耐磨性、抗负压能力高于F4；

最高介质温度: 70℃;

3、衬里材料：聚氟合乙烯（Fs)；

主要性能：适用温度上限较聚四氟乙烯低，但成本也较低；

最高介质温度: 70℃;

4、衬里材料：聚氯丁橡胶；

主要性能：1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀；

最高介质温度: 70℃;

适用范围：水、污水、弱磨损性的泥浆矿浆。

5、衬里材料：聚氨酯橡胶；

主要性能：1、耐磨性能极强。2、耐腐蚀性能较差；

最高介质温度: 70℃;

适用范围：中性强磨损的矿浆、煤浆、泥浆；

dn50电磁流量计进口保护法兰和接地法兰(或接地环)的选择

1、法兰种类：接地法兰(或接地环)；

适用范围：适用于非导体管道，如塑料管道，但有接地电极的传感器不需要；

2、法兰种类：进口保护法兰；

适用范围：当介质有强磨损性时选用；

dn50电磁流量计电极的选择

1、电极材料：不锈钢0Crl8Nil2M02Ti

耐蚀及耐磨性能：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域；

2、电极材料：哈氏合金B；

耐蚀及耐磨性能：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀；

3、电极材料：哈氏合金C；

耐蚀及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，Cu下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀；

4、电极材料：钛；

耐蚀及耐磨性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低；

5、电极材料：钽；

耐蚀及耐磨性能：具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐--切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀；

6、电极材料：铂／钛合金；

耐蚀及耐磨性能：几乎能耐一切化学介质，但不适用于王水和铵盐；

7、电极材料：不锈钢涂覆碳化钨；

耐蚀及耐磨性能：用于无腐蚀性，强磨损性的介质；

8、备注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验；

dn50电磁流量计仪表选型

1、量程范围确认：

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4

Q:流量（㎡/h） D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

dn50电磁流量计参考流量范围
