防爆电磁流量计

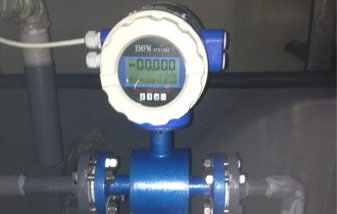

产品名称:防爆电磁流量计

产品型号:JKM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗最低的流量仪表之一。

防爆电磁流量计概述
防爆电磁流量计是目前功能最多,性能最好的流量仪表,在液体测量方面应用广泛,可长期稳定工作在各种环境恶历的现场。除了初始化程序和主程序之外,软件系统还包括中断服务程序。其中,定时器中断服务程序主要用来产生控制模拟开关通断的时序、测量时段A/D转换的开始点以及整个控制.测量周期的长短;A/D中断服务程序负责控制A/D转换结果的保存、通道的选择以及转换的启动与终止。想要正确用好这种产品,需要我们花时间再学习它的原理,了解它的性能,掌握正确维护它。

防爆电磁流量计主要结构

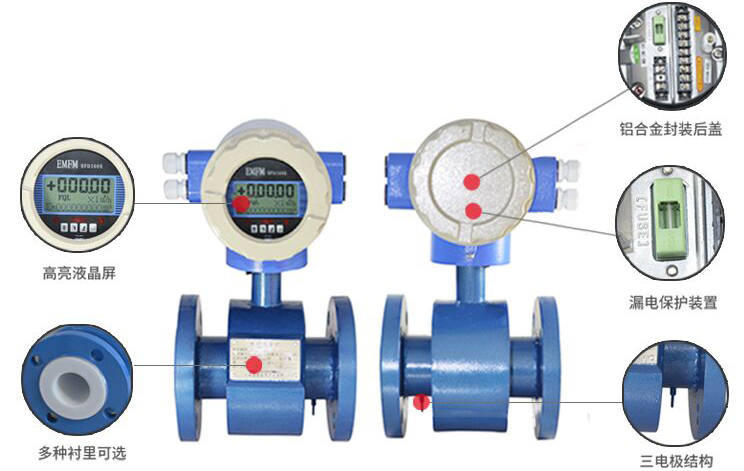

防爆电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
防爆电磁流量计结构图

防爆电磁流量计的主要优点如下
1)防爆电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗最低的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)防爆电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4)防爆电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以防爆电磁流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5)防爆电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6)工业用防爆电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为防爆电磁流量计的应用和发展奠定了基础。
防爆电磁流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前电磁流量计还无能为力。
3)普通工业用防爆电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4)防爆电磁流量计易受外界电磁干扰的影响。
 污水型电磁流量计
污水型电磁流量计/Φ100mm
自流型电磁流量计图
自流型电磁流量计/Φ100mm
防腐型电磁流量计图
防腐型电磁流量计/Φ150mm
优点:
1、杂物、纤维不影响测量
2、四氟耐腐蚀内衬
3、抗菌防粘型电极
4、正反计量累计流量
5、智能自我疹断功能
优点:
1、磁场强度增加5倍
2、擅长测量超低流速流量
3、输入阻抗高达15兆欧姆
4、内置大型磁钢
5、大电流励磁
优点:
1、四电极机构安全接地
2、哈氏C合金电极
3、四氟内衬耐强酸强碱
4、不锈钢外壳延长寿命
5、密度换算功能,轻易算质量
潜水型电磁流量计图
潜水型电磁流量计/Φ200mm
高温型电磁流量计图
高温型电磁流量计/Φ300mm
小口径电磁流量计图
小口径电磁流量计/Φ10mm
优点:
1、桔红潜水漆包用10年
2、防护等级:IP68
3、全密封灌胶工艺,点滴不漏
优点:
1、耐高温达200度
2、选用高温漆包线圈
3、采用网骨架内衬
优点:
1、最小流量可测到20.0L/h
2、耐高压的外插式电极
3、反应灵敏,零点稳定

防爆电磁流量计特点
1、适用于各种导电液体的流量测量,如自来水、污水、泥浆、纸浆、各类饮料、化学原料、 粘稠液体和悬浮液。
2、测量结果不受温度、压力、密度、电导率等介质物理特性和工况条件的影响,其输出信号与被测流体的体积流量成正比。
3、强腐蚀性、强磨损性介质具有良好的适应性。
4、具有优异的量程比,在低流速或流量变化幅度较大的应用领域(如自来水行业)具有良好的适用性。
5、具有正/反双向流量测量功能。

防爆电磁流量计工作原理

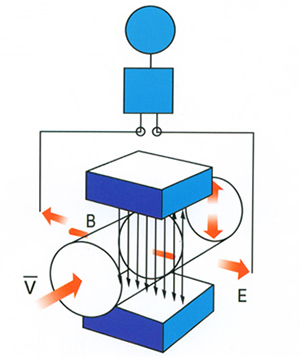

防爆电磁流量计的基本测量原理是基于法拉第电磁感应定律,即导体在磁场中做切割磁力线运动时,在其两端产生感应电动势,如图所示。流量计的测量管是由内衬绝缘材料的非导磁合金短管制作,两只电极沿管径方向穿通管壁固定在测量管上,其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生磁通量密度为B的工作磁场,此时,如果具有一定电导率的流体流经测量管,将切割磁力线,并感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器,转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲、模拟电流等信号,用于流量的控制和调节。
其原理公式为:
E=KBDV
式中:
E -------- 为电极间的信号电压(v)
B -------- 磁通密度(T)
D -------- 测量管内径(m)
V -------- 平均流速(m/s)
K -------- 仪表系数
式中k, D为常数,由于励磁电流是恒流,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。
由E=KBDV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或者紊流)就不会影响测量结果。因此说电磁流量计是一种真正的体积流量计。只要用普通的水实际标定后,就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并且有极高的可靠性。

防爆电磁流量计技术参数
适用管径 DN25~DN2600(DN25以下为非标)          (执行标准:JB/T9248-1999)
电极材料 316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质 导电率>5us/cm的液体
测量范围 0.1~10m/s(可扩展到15m/s)
量程上限 0.5~10m/s,推荐1~5m/s
精度等级 0.3级、0.5级、1.0级(随口径区分)
输出信号 4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口
工作压力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度 -20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质
环境温度 传感器-40℃~80℃;转换器-15℃~50℃
环境温度 ≤85%RH(20℃时)
电缆出口尺寸 M20×1.5
供电电源 220VAC±10%;50Hz±1Hz;24VDC±10%
功   耗 ≤8W
外壳防护等级 一体式:IP65分体式:传感器IP68转换器IP65
接地环材质 1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰 国标GB9119-88(DIN2051,BS4504)

防爆电磁流量计电极、接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验。

含钼不锈钢
(OCr18Ni12Mo2Ti)
硝酸、温室下<5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
哈氏合金C
哈氏合金B
(HC  HB)
耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸(硫酸流量计
钛(Ti) 海水、各种氯化物和次氯酸盐、氯化性酸(包括发烟硝酸)、有机酸、碱
钽(Ta) 除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和<175oC硫酸
铂(Pt) 各种酸、碱、盐不包括王水


防爆电磁流量计内衬材料的选择
如电极一样,对于不同的介质,由于其腐蚀性、温度、磨损性不同,所以要有针对性的选择内衬材料,下表是常用衬里材料的性能及其适用范围
内衬材料 主要性能 适用范围
聚四氟乙烯(PTFE) 它是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和有机溶剂 耐磨性和粘结性差 -40℃-+180℃> 酸、碱等强腐蚀性介质 卫生类介质
氯丁橡胶 有极好的弹性,高强的扯断力,耐磨性能好 耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀 1.小于80℃
2.测一般水、污水、泥浆、矿浆
聚氨酯橡胶 有极好的耐磨性能(相当于天然橡胶的十倍) 耐酸、碱性能差 不能用于混有有机溶剂的水 1.小于70℃
2.中型强磨损的矿浆、煤浆、泥浆
耐酸橡胶(硬橡胶) 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾。 忌强氧化剂。 1.小于25℃-+90℃
2.一般的酸、碱、盐溶液
合成橡胶 密封性好 良好的耐磨性,高度的扯断力 小于80℃ 一般水、污水、泥浆

防爆电磁流量计参考流量范围
口径(mm) 流量范围(m3/h) 口径(mm) 流量范围(m3/h)
φ15 0.06~6.36 φ450 57.23~5722.65
φ20 0.11~11.3 φ500 70.65~7065.00
φ25 0.18~17.66 φ600 101.74~10173.6
φ40 0.45~45.22 φ700 138.47~13847.4
φ50 0.71~70.65 φ800 180.86~18086.4
φ65 1.19~119.4 φ900 228.91~22890.6
φ80 1.81~180.86 φ1000 406.94~40694.4
φ100 2.83~282.60 φ1200 553.90~55389.6
φ150 6.36~635.85 φ1600 723.46~72345.6
φ200 11.3~1130.4 φ1800 915.62~91562.4
φ250 17.66~176.25. φ2000 1130.4~113040.00
φ300 25.43~2543.40 φ2200 1367.78~136778.4
φ350 34.62~3461.85 φ2400 1627.78~162777.6
φ400 45.22~4521.6 φ2600 1910.38~191037.6

防爆电磁流量计型谱
型号 传感器类型/口径
KM-LDE 管道式传感器DN10~2600mm
KM-LCD 插入式传感器DN150~2600mm
  代号 电极材料
K1 316L
K2 HB
K3 HC
K4
K5
K6 铂合金
K7 不锈钢涂覆碳化钨
  代号 内衬材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚录丁橡胶
C5 聚氨脂橡胶
  代号 功能
E2 0.5级
E3 1级
F1 4-20mA
F2 脉冲输出
F3 RS485接口
T1 常温型
T2 高温型
P1 0.6MPa
P2 1.0MPa
P3 1.6MPa
P4 4.0MPa
D1 220VAC±10%
D2 24VDC±10%
J1 一体型结构
J2 分体型结构
J3 防爆一体型结构

防爆电磁流量计选型
正确地选用防爆电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量的要求。

防爆电磁流量计可测量的流体常见介质电导率表
         电导率(μs/cm)
各 种 酸 10×104~801×104
碱    液 8×104 ~30×104
蒸 馏 水 0.01~5
水及饮料 200~800
啤    酒 600~800
麦 芽 汁 500~1000
牛    奶 200~300
水 果 酱 400~1000

由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只要电导率大于5μ/cm的任何流体都可以选用相应的电磁流量计来测量流量,因此不导电的气体、蒸汽、油类、丙酮等物质不能选用电磁流量计来测量流量。

传感器口径的确定
流量计使用流速最好在0.1~15m/s范围内,此时流量计口径可选择与用户管道口径一致。当流速低于0.1m/s时,应采用缩管方式提高流速。

防爆电磁流量计一体型或分离型的选择
一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。
分离型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型:
⑴ 环境温度或流量计转换器表面受辐射温度超过60oC.
⑵ 管道震动较大的场合。
⑶ 会对传感器的铝壳严重腐蚀的场合。
⑷ 现场温度较高或有腐蚀性气体的场合。
⑸ 流量计装在高空或井下等调试不方便的场合。
订货时应注明传感器和转换器之间的距离,一般不能超过100m,转换器为墙挂式安装。
