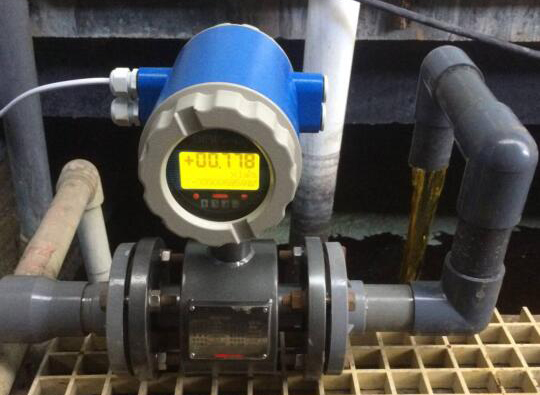

高精度电磁流量计

产品名称:高精度电磁流量计

产品型号:JKM-LDE

产品报价:请联系客服索取报价单,联系电话:15195518515

产品特点:选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量的要求。

高精度电磁流量计概述
高精度电磁流量计为了提高程序的可读性,系统的软件设计采用了结构化和模块化的设计思想,整个系统程序包括主程序模块、初始化子程序、定时器中断子程序和A/D 中断子程序等组成。系统总的软件程序流程框图。系统总的程序流程图在系统总的程序流程图中,系统上电以后,程序开始以后,为了使单片机正常运行,首先必须对单片机系统进行初始化,主要包括看门狗定时器的设置,系统时钟的设置,端口I/O初始化,UART串口初始化(包括串口的工作方式和波特率的设置),定时器0、2和3的初始化,单片机内部集成的12 位ADC0的初始化,以及模拟开关工作状态的初始化。程序通过控制模拟开关来控制反馈电压的开关和极性。

高精度电磁流量计工作原理
传感器是根据法拉第电磁感应定律工作的,如工作原理图所示:

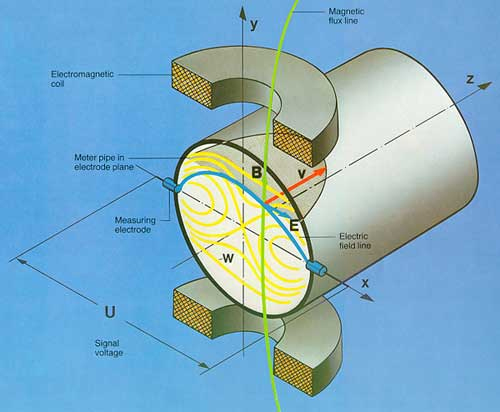

高精度电磁流量计工作原理图
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
高精度电磁流量计工作原理公式
 污水型电磁流量计图
污水型电磁流量计/Φ100mm
自流型电磁流量计图
自流型电磁流量计/Φ100mm
防腐型电磁流量计图
防腐型电磁流量计/Φ150mm
优点:
1、杂物、纤维不影响测量
2、四氟耐腐蚀内衬
3、抗菌防粘型电极
4、正反计量累计流量
5、智能自我疹断功能
优点:
1、磁场强度增加5倍
2、擅长测量超低流速流量
3、输入阻抗高达15兆欧姆
4、内置大型磁钢
5、大电流励磁
优点:
1、四电极机构安全接地
2、哈氏C合金电极
3、四氟内衬耐强酸强碱
4、不锈钢外壳延长寿命
5、密度换算功能,轻易算质量
潜水型电磁流量计图
潜水型电磁流量计/Φ200mm
高温型电磁流量计图
高温型电磁流量计/Φ300mm
小口径电磁流量计图
小口径电磁流量计/Φ10mm
优点:
1、桔红潜水漆包用10年
2、防护等级:IP68
3、全密封灌胶工艺,点滴不漏
优点:
1、耐高温达200度
2、选用高温漆包线圈
3、采用网骨架内衬
优点:
1、最小流量可测到20.0L/h
2、耐高压的外插式电极
3、反应灵敏,零点稳定

高精度电磁流量计特点
1、管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
5、污水流量计采用SMD器件和表面贴装(SMT),电路可靠性高。
6、采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
7、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1。
8、超低EMI开关电源,使用电源电压变化范围大,抗EMC好
9、内部具有三个积算器,可分别显示正向累计量、反向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间(选配)。
10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出(选配)。
11、具有自检与自论断功能。
12、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)。
13、小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制(选配)。

高精度电磁流量计选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量的要求。

高精度电磁流量计可测量的流体常见介质电导率表
         电导率(μs/cm)
各 种 酸 10×104~801×104
碱    液 8×104 ~30×104
蒸 馏 水 0.01~5
水及饮料 200~800
啤    酒 600~800
麦 芽 汁 500~1000
牛    奶 200~300
水 果 酱 400~1000

电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只要电导率大于5μ/cm的任何流体都可以选用相应的电磁流量计来测量流量,因此不导电的气体、蒸汽、油类、丙酮等物质不能选用电磁流量计来测量流量。

传感器口径的确定
流量计使用流速最好在0.1~15m/s范围内,此时流量计口径可选择与用户管道口径一致。当流速低于0.1m/s时,应采用缩管方式提高流速。

一体型或分离型的选择
一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。
分离型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型:
⑴ 环境温度或流量计转换器表面受辐射温度超过60oC.
⑵ 管道震动较大的场合。
⑶ 会对传感器的铝壳严重腐蚀的场合。
⑷ 现场温度较高或有腐蚀性气体的场合。
⑸ 流量计装在高空或井下等调试不方便的场合。
订货时应注明传感器和转换器之间的距离,一般不能超过100m,转换器为墙挂式安装。

高精度电磁流量计电极、接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验。

含钼不锈钢
(OCr18Ni12Mo2Ti)
硝酸、温室下<5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
哈氏合金C
哈氏合金B
(HC  HB)
耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸
钛(Ti) 海水、各种氯化物和次氯酸盐、氯化性酸(包括发烟硝酸)、有机酸、碱
钽(Ta) 除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和<175oC硫酸
铂(Pt) 各种酸、碱、盐不包括王水


高精度电磁流量计衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
内衬材料             最高工作温度
 橡 胶 氯丁橡胶   耐磨性中等,耐一般低浓度的酸碱盐的腐蚀 <80℃ 自来水、工业用水、海水
聚胺脂橡胶   极好的耐磨性能,耐酸碱性能较差 <60℃ 纸浆、矿浆等浆液
氟 塑 料 聚四氟乙烯 F4或PTFE 化学性能很稳定,耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀 <180℃ 腐蚀性强的酸碱盐液体
四氟乙烯和六氟丙烯译名:特氟隆FEP F46或FEP 化学性能略逊于F4   腐蚀性的酸碱盐液体
 塑 料 四氟乙烯和乙烯 F4或ETFE 化学性能略逊于F4   腐蚀性的酸碱盐液体
聚乙烯 PO 化学性能稳定 <60℃ 污水
聚苯硫醚 PPS   <150℃ 热水


高精度电磁流量计流量范围的选择
最大流量和最小流量必须符合下表中的数据。
内径(mm) 10 15 20 25 32 40 50 65
Qmin(m3/h)
Qmax(m3/h)
0.0283
4.24
0.0636
9.54
0.12
16.96
0.176
26.5
0.29
43.42
0.452
67.85
0.7
106.0
1.19
179.0
内径(mm) 80 100 125 150 200 250 300 350
Qmin(m3/h)
Qmax(m3/h)
1.8
271.0
2.28
424.0
4.41
662.0
6.36
954.0
11.3
1690
17.6
2650
25.4
3810
34.6
5190
内径(mm) 400 450 500 550 600 700 800 900
Qmin(m3/h)
Qmax(m3/h)
45.2
6780
57.2
8570
77.6
10600
85.8
12800
101.0
15200
138.0
20700
180.0
27100
229.0
34300
内径(mm) 1000 1100 1200 1400 1600 1800 2000 2200
Qmin(m3/h)
Qmax(m3/h)
282.0
42400
342.0
51300
407.0
61000
554.1
83121
732.7
108566
916.0
137404
1131.0
169635
1368.4
205258


高精度电磁流量计安装
高精度电磁流量计的外型尺寸如下图、表。
高精度电磁流量计外形尺寸图
DN a D Do nⅹA DN a D Do nⅹA
10 230 90 60 4ⅹ14 350 460 505 460 16ⅹ22
15 230 95 65 4ⅹ14 400 460 565 515 16ⅹ26
20 230 105 75 4ⅹ14 450 460 615 565 20ⅹ26
25 230 115 85 4ⅹ14 500 600 670 620 20ⅹ26
32 230 140 100 4ⅹ18 600 600 780 725 20ⅹ30
40 230 150 110 4ⅹ18 700 700 895 840 24ⅹ30
50 230 165 125 4ⅹ18 800 800 1015 950 24ⅹ33
65 230 185 145 4ⅹ18 900 900 1115 1050 28ⅹ33
80 230 200 160 8ⅹ18 1000 1000 1230 1160 28ⅹ36
100 230 220 180 8ⅹ18 1200 1200 1405 1340 32ⅹ33
125 280 250 210 8ⅹ18 1400 1400 1630 1560 36ⅹ36
150 280 285 240 8ⅹ22 1600 1600 1830 1760 40ⅹ36
200 310 340 295 8ⅹ22 1800 1800 2045 1970 44ⅹ39
250 360 395 350 12ⅹ22 2000 2000 2265 2180 48ⅹ42
300 460 445 400 12ⅹ22 2200 2200 2405 2315 52ⅹ45

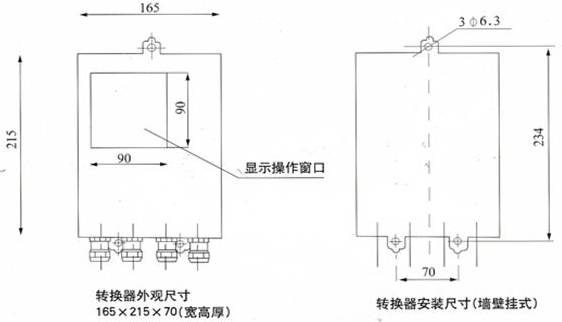

方型转换器外观及安装尺寸如图
高精度电磁流量计转换器外观安装尺寸图

高精度电磁流量计选型
型   号    口       径
KM-LDE                     25~2600
B1                  316L
B2                 HB
B3               HC
B4               钛
B5             钽
B6         铂合金
B7        不锈钢涂覆碳化钨
代号 内衬材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚录丁橡胶
C5 聚氨脂橡胶
代号 功能
E1            0.3级
E2            0.5级
E3              1级
F1 4-20mA   负载≤750Ω
F2 0-3khz5v有源,可变脉宽,输出高端有效频率
F3 RS485接口
T1 常温型
T2 高温型
T3 超高温型
P1 1.0MPa
P2 1.6MPa
P3 4.0MPa
P4 16MPa
D1 220VAC±10%
D2 24VDC±10%
1 一体型结构
2 分体型结构
3 防爆型一体结构
