高压电磁流量计

产品名称:高压电磁流量计

产品型号:LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:高压电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小,可测流量范围大。

高压电磁流量计产品概述

采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。浆料流量计密封性能好,还可用于自来水和地下水道系统。而且测量过程不与流体接触,适于制药、生物化学和食品工业。
高压电磁流量计是高精度、高可靠和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,还自行设计了一套中国最先进的,专用于泥浆流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。浆料流量计特别设计了带背光宽温的中.英文液晶显示器,功能齐全实用、显示直观、操作使用方便。


高压电磁流量计的测量原理

根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端将产生感应电动势e,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的有效长度L及导体 垂直于磁场的运动速度u成正比。如果B、L、u三者互相垂直,则
e=BLu
与此相似,如果在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速u运动时,导电液体就切割磁力线,如果在管道截面上垂直于磁场的 直径两侧安装一对电极(如图所示)

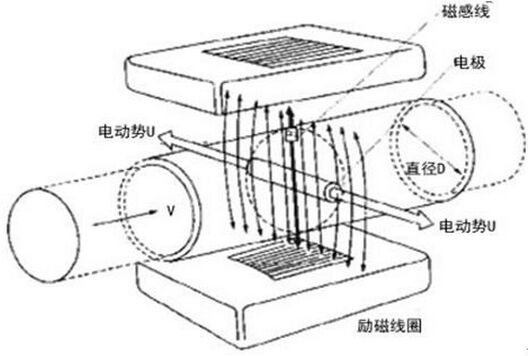

高压电磁流量计工作原理图
,则可以证明,只要管道内流速分布为与轴对称分布,则两电极间将产生感生电势
e=κBDū
式中,ū是管道截面上的平均流速(m/s);κ是常系数,无量纲;D是测量管直径(m);B是磁感应强度(T)。
由此可得通过管道的体积流量
高压电磁流量计工作原理公式
由上式可知,当测量管结构一定时,体积流量qν与比值e/B成正比,面与流体的状态和物性参数无关,测量比值e/B即可得到体积流量值qν。当磁感应强度B为恒定值时,体积流量qν与感生 电势e成正比。B是直流磁场或正弦波交流磁场或其它类型磁场的磁感应强度。它由电磁流量计的励磁系统提供。励磁系统可以给电磁流量传感器提供多种形式的磁场波形。不同的磁场波形,直接决定了电磁 流量传感器工作磁场的特征,也基本上决定了电磁流量计流量信号的处理方法,对电磁流量计的工作性能有很大的影响。所以,自电磁流量计进入商用化以来,励磁方式始终是人们研究电磁流量计的热点问题。从电磁流量计开始应用的直流励磁到现在双频方波励磁,已使用过多种方式的励磁技术。


高压电磁流量计技术参数

1、公称通径系列 DN(mm)
2、管道式四氟衬里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向:正、反净流量。量程比:150:1.重复性误差:测量值的±0.1%
5、精确等级:0.5级、1.0级(管道式)
6、被测介质温度:普通橡胶衬里:-20+60℃
7、高温橡胶衬里:-20+90℃
8、聚四氟乙烯衬里:-30+100℃
9、高温型四氟衬里:-30+180℃。
10、额定工作压力:管道式:DN6-DN80≤1.6Mpa,DN100-DN250≤1.0Mpa,DN300-DN1200≤0.6Mpa.
11、流量测量范围:流量测量范围对应流速范围是0.1-15m/s
12、电导率范围:被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在 200?800μs/cm范围内,均可选用电磁流量计来测量其流
量。
13、电流输出:0-10mA时,负载电阻为 0-1.5kΩ;4-20mA时,负载电阻为 0-750kΩ
14、数字频率输出:输出频率上限可在 1-5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极最大电流为 250mA.
15、供电电源:85-265V,45-63Hz.
16、直管段长度:管道式:上游≥5DN,下游≥2DN.
17、连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988的规定。
18、防爆标志:mdIIBT4.
19、环境温度:-25-60℃
20、相对湿度:5%-95%
21、消耗总功率:小于20瓦。


高压电磁流量计仪表选型

◆量程范围确认
一般工业用高压电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
高压电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆KM LDE系列高压电磁流量计参考流量范围

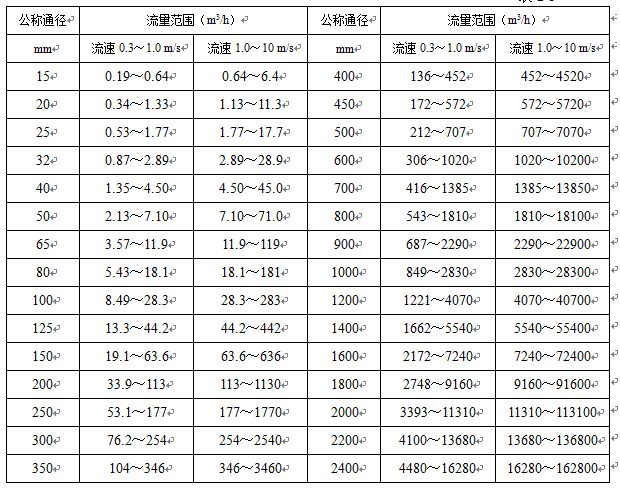

高压电磁流量计流量范围对照表


高压电磁流量计电磁流量计(含传感器)外形及连接尺寸

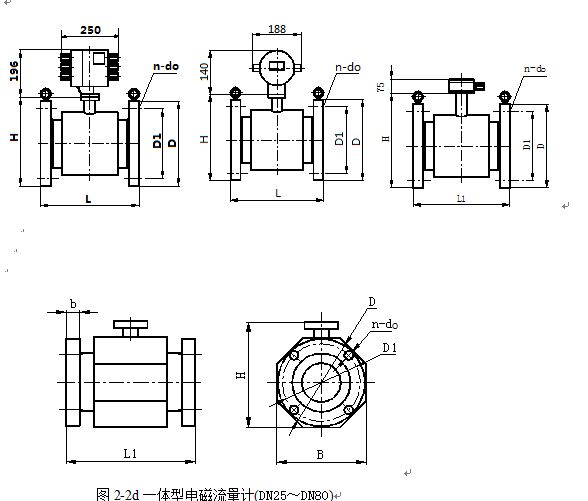

高压电磁流量计外形尺寸图

常用规格高压电磁流量计外形尺寸和法兰连接尺寸
高压电磁流量计外形尺寸图
高压电磁流量计外形尺寸图


高压电磁流量计安装须知

流量计的设计、试验和供电均有安全规定,用户必须严格遵守本说明书的有关条款确保流量计的安全操作及运行。保证电磁流量计测量精度的必要条件如下:
被测液体介质必须具有导电性。
被测液体介质必须充满管道。
被测液体介质必须均匀,以避免电导率的不均匀性(会产生严重干扰),如需动态加入化学物质,应在仪表下游处注入。
电磁流量计系统必须良好接地。
流量计入口直管段至少5倍DN (测量管道内径),出口直管段至少2倍DN。
在流量计附近,避免强电磁场干扰,避免安装在大型电机或变压器等设备附近。
