浓硝酸流量计

浓硝酸流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:BHA273996REX

浓硝酸流量计产品概述
电磁流量计连接方式有法兰式,螺纹连接式和卡箍式连接。它特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。LDE电磁流量计精度通常为0.5级,故障率低,是测量液体介质首先流量仪表。
浓硝酸流量计产品图
浓硝酸流量计特点
电磁流量计由传感器和转换器两部分组成,被测流体介质电导率≥5μS/cm。
本产品采用当前电磁流量计的最新技术制造,具有以下特点:
1、测量管内无阻力及活动部件,因此无压力损失,是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成,它与管道截面上流速的平均值成正比。因此,对管道内流速分布不敏感,要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料,能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式,功耗低,零点稳定,测量精度高,适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别,能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量,方便读数。内有三级密码设置功能,防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示,参数设置方便。并具有FROM存贮设置参数和累计流量值,具有掉电保护功能。
9、转换器采用表面安装技术(SMT),具有自检与自诊断功能,可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。

浓硝酸流量计主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中,导电液体和浆液的体积流量的测量。
浓硝酸流量计现场安装使用图
浓硝酸流量计正常工作条件
1、环境温度: 传感器 -25℃~+60℃;转换器 -10℃~+60℃
2、相对湿度: 5%~90%;
3、供电电源:交流供电:频率47~63Hz;电压85~260V;谐波成分不大于5%;直流供电:18~36V,纹波5%。
4、功率: 小于20W。

浓硝酸流量计工作原理
传感器是根据法拉第电磁感应定律工作的,如工作原理图所示:
浓硝酸流量计工作原理图
当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极,将这个感应电势检出。
则有:
E=BVD
式中:E-感应电势;
B-磁感应强度;
D-电极间的距离,与测量管内径相等;
V-测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:
浓硝酸流量计工作原理公式

浓硝酸流量计型式及结构
1、  按用途分类

                种类                用途
                普通型                在通常环境下使用
                防爆型                在爆炸性气体的环境下使用
                卫生型                使用在有卫生要求的条件下
                沉浸型                符合GB4208防护等级IP68

2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构

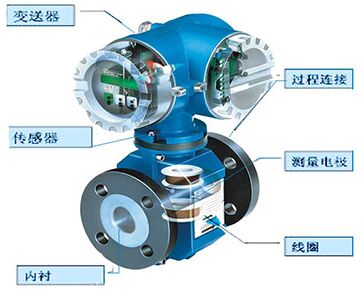

污水流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
浓硝酸流量计结构图

浓硝酸流量计技术性能指标
1、执行标准:JB/T9248-1999;
2、公称通径(mm):DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000;
3、最高测量流速:10m/s;
4、精度表

                通径(mm)                流速(m/s)                基本误差
                DN10,15,700~2000                ≥1m/s                ±0.5%R
                <1m/s                ±3mm/s
                DN20~600                ≥1m/s                ±0.3%R
                <1m/s                ±2mm/s

5、流体电导率:≥5μS/cm;
6、公称压力:DN10~DN50 4.0MPa;DN65~DN150 1.6MPa;DN200~DN1000 1.0MPa;DN1200~DN2000 0.6MPa。
7、最高流体温度

                衬里材料                分体型                一体型
                聚四氟乙烯(PTFE)                100℃;特殊订货150℃                70℃
                氯丁橡胶                70℃;特殊订货120℃
                聚全氟乙丙烯(F46)                100℃
                聚氯合乙烯(FS)                80℃
                聚氨酯                45℃;80℃订货时注明

8、衬里材料:聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯(F46) 聚氯合乙烯(FS)。
9、电极材料:不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B(Hb)、哈氏合金C(Hc)、钛(Ti)、钽(Ta)、铂/铱合金(Pa)
10、外壳防护等级:IP65、IP68
11、防爆标志:一体型、DN10~DN600 mdⅡBT4;分体型、DN10~DN1200 mⅡBT4
12、供电电源:电压220VAC 50Hz; 24VDC
13、分体型:传感器与转换器的距离    一般不超过100m。超过100m时,应特殊订货。

浓硝酸流量计外形尺寸
浓硝酸流量计外场尺寸图
公称通径与额定压力、外形及连接尺寸(一体型)

                公称通径
(mm)
                额定压力
(MPa)
                外形尺寸(mm)                法兰连接尺寸(mm)
                a                b                c                D0                n×A
                10                4.0                200                320                90                Φ60                4×Φ14
                15                4.0                200                320                95                Φ65                4×Φ14
                20                4.0                200                330                105                Φ75                4×Φ14
                25                4.0                200                340                115                Φ85                4×Φ14
                32                4.0                200                350                140                Φ100                4×Φ18
                40                4.0                200                355                150                Φ110                4×Φ18
                50                4.0                200                380                165                Φ125                4×Φ18
                65                1.6                200                385                185                Φ145                4×Φ18
                80                1.6                200                410                200                Φ160                8×Φ18
                100                1.6                250                430                220                Φ180                8×Φ18
                125                1.6                250                445                250                Φ210                8×Φ18
                150                1.6                300                490                285                Φ240                8×Φ22
                200                1.0                350                550                340                Φ295                8×Φ22
                250                1.0                450                580                395                Φ350                12×Φ22
                300                1.0                500                640                445                Φ400                12×Φ22
                350                1.0                550                705                505                Φ460                16×Φ22
                400                1.0                600                760                565                Φ515                16×Φ26
                450                1.0                600                810                615                Φ565                20×Φ26
                500                1.0                600                860                670                Φ620                20×Φ26
                600                1.0                600                970                780                Φ725                20×Φ30
                700                1.0                700                1075                895                Φ840                24×Φ30
                800                1.0                800                1190                1015                Φ950                24×Φ35
                900                1.0                900                1240                1115                Φ1050                28×Φ35
                1000                1.0                1000                1290                1230                Φ1160                28×Φ35

公称通径与额定压力、外形及连接尺寸(分体型)

                公称通径
(mm)
                额定压力
(MPa)
                外形尺寸(mm)                法兰连接尺寸(mm)
                a                b                c                D0                n×A
                10                4.0                200                185                90                Φ60                4×Φ14
                15                4.0                200                190                95                Φ65                4×Φ14
                20                4.0                200                195                105                Φ75                4×Φ14
                25                4.0                200                205                115                Φ85                4×Φ14
                32                4.0                200                215                140                Φ100                4×Φ18
                40                4.0                200                220                150                Φ110                4×Φ18
                50                4.0                200                240                165                Φ125                4×Φ18
                65                1.6                200                250                185                Φ145                4×Φ18
                80                1.6                200                280                200                Φ160                8×Φ18
                100                1.6                250                300                220                Φ180                8×Φ18
                125                1.6                250                320                250                Φ210                8×Φ18
                150                1.6                300                360                285                Φ240                8×Φ22
                200                1.0                350                415                340                Φ295                8×Φ22
                250                1.0                450                490                395                Φ350                12×Φ22
                300                1.0                500                510                445                Φ400                12×Φ22
                350                1.0                550                370                505                Φ460                16×Φ22
                400                1.0                600                630                565                Φ515                16×Φ26
                450                1.0                600                680                615                Φ565                20×Φ26
                500                1.0                600                730                670                Φ620                20×Φ26
                600                1.0                600                835                780                Φ725                20×Φ30
                700                1.0                700                945                895                Φ840                24×Φ30
                800                1.0                800                1055                1015                Φ950                24×Φ35
                900                1.0                900                1170                1115                Φ1050                28×Φ35
                1000                1.0                1000                1280                1230                Φ1160                28×Φ35
                1200                0.6                1200                1460                1405                Φ1340                32×Φ35
                1400                0.6                1400                1820                1525                Φ1560                36×Φ36
                1600                0.6                1600                2030                1725                Φ1760                40×Φ36
                1800                0.6                1800                2230                1925                Φ1970                44×Φ39
                2000                0.6                2000                2430                2170                Φ2180                48×Φ32


浓硝酸流量计产品选型

                型   号                   口       径
                KM-LDE                                    25~2600
                B1                                 316L
                B2                                HB
                B3                              HC
                B4                              钛
                B5                            钽
                B6                        铂合金
                B7                       不锈钢涂覆碳化钨
                代号                内衬材料
                C1                聚四氟乙烯F4
                C2                聚全氟乙丙烯F46
                C3                聚氟合乙烯FS
                C4                聚录丁橡胶
                C5                聚氨脂橡胶
                代号                功能
                E1                           0.3级
                E2                           0.5级
                E3                             1级
                F1                4-20mA   负载≤750Ω
                F2                0-3khz5v有源,可变脉宽,输出高端有效频率
                F3                RS485接口
                T1                常温型
                T2                高温型
                T3                超高温型
                P1                1.0MPa
                P2                1.6MPa
                P3                4.0MPa
                P4                16MPa
                D1                220VAC±10%
                D2                24VDC±10%
                1                一体型结构
                2                分体型结构
                3                防爆型一体结构


浓硝酸流量计安装地点的选择
为了使变送器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修,活动方便的地方。
⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量计的下游侧。

浓硝酸流量计安装要求
为了准确计量,在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动,避免由气穴而产生电极断路。
⑶ 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。

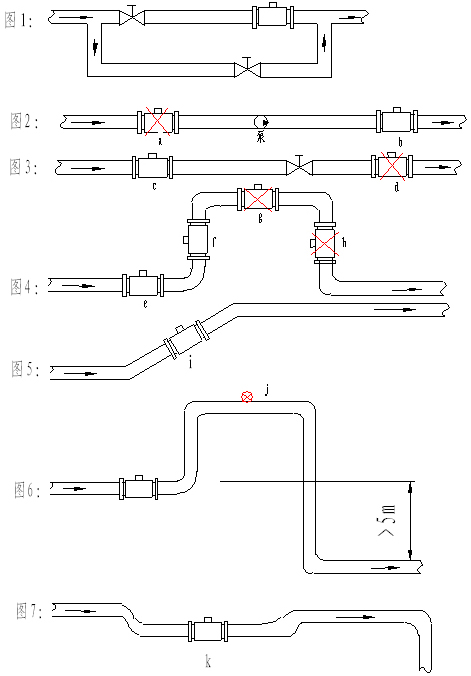

⑷ 在流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。(见图)
浓硝酸流量计安装注意事项图
⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN,后端≥2DN。
