液体电磁流量计误差问题及处理

点击次数:1841 发布时间:2021-12-30 09:06:00

液体电磁流量计作为一种运用广泛的仪表,在废水污水的测量中,发挥着重要作用。但是由于在型号选择、安装以及后期使用中出现失误,最终可能会对最后的测试结果产生影响,使测量数据产生偏差,甚至有可能损坏仪表。今天仪控君就带着大家就结合现场实例来分析分析遇到问题时该如何处理。



1、待测液体中含有气泡

这算是一种常见现象,有外界吸入的也有内部液体溶解所致,但液体电磁流量计是区分不出液体还是气泡的,所以将其一并计算测量就会产生误差。


解决方法:

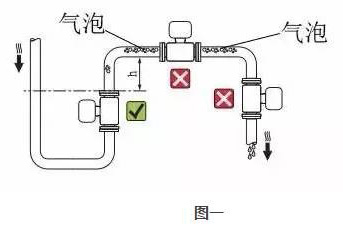

1. 如图一所示,不易安装在管道的最高点,更换安装位置。

2. 如安装位置不易更换,可在流量计上游安装集气器,定期排气。



2、待测液体非满管

可以说,非满管是含有气泡的一种极端情况,既是管内液体未满,顶部又含有大量气泡,如果液体还没没过电极,那测量结果就会大打折扣。这当属工程设计之误。


解决方法:

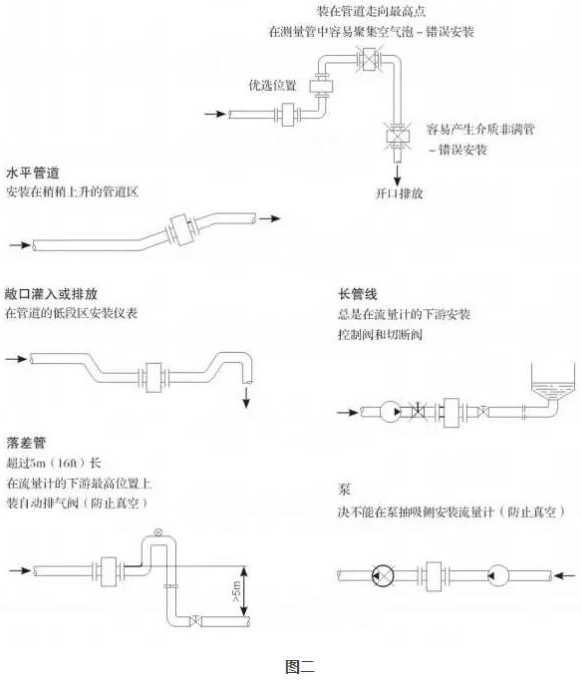

图二主要为正确安装液体电磁流量计的安装图,牢记它准没错。



3、导电沉积层短路效应

由于导电物质是逐渐沉积,流量信号出现短路现象。本类故障通常不会出现在调试期,而要运行一段时期后才显露出来。

解决方法:

将流量计拆卸下来,清洗绝缘层,大部分都是出现黄锈,而这是电解液中大量氧化铁沉积所致。

凡是开始运行正常,随着时间推移,流量显示越来越小,就应分析有此类故障的可能性。



4、遇到结晶液体

在选型时,大家经常会遇到介质是容易结晶的物料。虽然大部分物料在正常温度下能够正常测量,并且导管具有伴热保温效果。但是流量计内部的传感器测量管不含此功能,所以经常性的流体流过测量管时因降温而引起内壁结上一层固体。

解决方法:

1. 尽量选择测量管小的流量计。

2. 拆卸比较复杂,不建议选择此种流量计。



5、液体电导率超过允许范围

由于电极的输出阻抗是由被测液体电导率和电极大小决定的,所以当电导率低于下限值时,仪器不能正常工作,示值出现晃动现象。

解决方法:

根据上述问题,工厂更换钽电极液体电磁流量计后工作正常。

1. 选用其它满足要求的低电导率液体电磁流量计,如电容式液体电磁流量计。

2. 选用其它原理流量计,如孔板等。



6、空间电磁波干扰

一般来说,如果传感器与转换器间的电缆较长且周围有强电磁干扰,则电缆可能引入干扰信号,形成共模干扰,造成显示失真、非线性或大幅晃动。


解决方法:

1. 尽量远离强磁场(如大电机、大变压器和电力电缆附近)。

2. 尽量缩短电缆长度,采用屏蔽措施。



7、待测流体非对称流动

正常情况下,要求流体在管道内流速为轴对称分布,磁场均匀。而实际上常会出现非轴对称流速分布,当出现旋涡流时,对输出会产生影响从而产生误差。


解决方法:

1. 上游有足够的直管段,以保证流速按同心圆分布。

2. 流量计内径应与上下游一定范围内的管道内径相同,否则会使流速分布不均匀。

3. 如果上游直管段不足,可安装流量调节器,这样只能作部分补偿。



8、安装点震动问题

液体电磁流量计对于安装点的振动有严格的要求,必须安装在振动小的地方,否则一定会产生误差。
