电磁流量计空管显示有流量

电磁流量计在空管状态下显示有流量（或称“空管报警”失效，反而有虚假流量信号）通常不是单一原因造成的，需要系统地排查。

以下是*常见的原因及相应的解决方案，您可以从简单到复杂逐一排查。

核心原因分析

电磁流量计测量的是流体切割磁感线产生的微小电势信号（微伏级）。空管时有流量显示，本质上是检测电极收到了一个并非由流体流速产生的、错误的电势信号。这个错误信号可能来自以下几个方面：

电极结垢或绝缘性附着物（*常见）

线路问题（接地、电缆、干扰）

转换器（放大器）故障或设置问题

励磁系统故障

排查步骤与解决方案

*一步：安全*一

在进行任何操作前，确保流程已停止，相关管道已泄压、隔离，并做好安全防护。

*二步：初步观察与简单排查

1.确认是否真正空管：*先百分百确认管道内确实没有介质，且介质已完全排空，没有残留、冷凝或气泡。

2.检查显示值：

观察显示的流量值是固定值还是跳动的随机值？

固定正值或负值：通常指向电极污染或严重的直流极化。

无规律剧烈跳动：通常指向接线问题、接地不良或强烈电磁干扰。

*三步：深度排查与处理

1. 电极污染/结垢问题（概率*高）

原因：管道排空后，电极上可能附着有结垢、沉积物或绝缘物质（如油污、聚合物）。这些物质会形成一个“绝缘层”。

产生虚假信号的机理：励磁线圈产生的交变磁场穿过这个绝缘层时，会像电容一样对其进行充放电，从而在电极上感应出一个与流体流速产生的信号频率相同的寄生电容电流。这个电流被转换器错误地解读为流量信号。

解决方案：

清洁电极：拆下流量计，仔细清洗电极和内衬，确保电极表面光洁、无任何附着物。

检查内衬：检查内衬是否有翘起、破损等现象，破损的内衬也会导致电极与介质接触不良。

2. 线路与接地问题（概率次高）

电磁流量计对接地要求极高，良好的接地是保证其准确测量的前提。

原因：

接地环未安装或损坏：流量计通常需要单独的接地环，尤其是在非金属管道上。如果接地环未装或腐蚀，会导致参考电位浮动。

电缆破损或接头受潮/腐蚀：信号线屏蔽层受损、接头进水氧化，都会引入干扰。

地电位不一致：流量计传感器与转换器（如果分离式）分别接地，且两地之间存在电位差，会形成“地环路”，产生共模干扰。

解决方案：

检查接地：确保接地环已正确安装，且接地线牢固、无腐蚀，接地电阻符合制造商要求（通常<10Ω）。

检查电缆：检查信号电缆和励磁电缆是否有破损、老化迹象，所有接线端子是否紧固、干燥、无氧化。

单点接地：确保整个系统采用单点接地原则，通常是在传感器处接地，转换器端保持浮空。

3. 转换器故障或设置问题

原因：

空管报警阈值设置不当：空管检测功能（IFC）的灵敏度设置过高，无法正确识别空管状态。

零点漂移：转换器的放大器电路发生故障，产生零点漂移。

解决方案：

执行零点校验：在确认管道完全排空的前提下，按照操作手册执行“零点校准”操作。这是消除固定偏差*有效的方法。

检查空管设置：进入转换器菜单，检查“空管报警”功能是否已启用，以及“空管阈值”设置是否合理。可以尝试调低阈值灵敏度。

恢复出厂设置：如果怀疑参数被意外修改，可以尝试备份当前参数后，恢复出厂设置，然后重新配置关键参数（如口径、量程等）。

4. 励磁系统故障

原因：励磁线圈或其线路故障，导致产生的磁场不稳定或波形畸变，这会直接影响到测量信号的基准。

解决方案：这通常需要厂家或专业技术人员使用专用工具（如示波器）来检测励磁电流和波形是否正常。

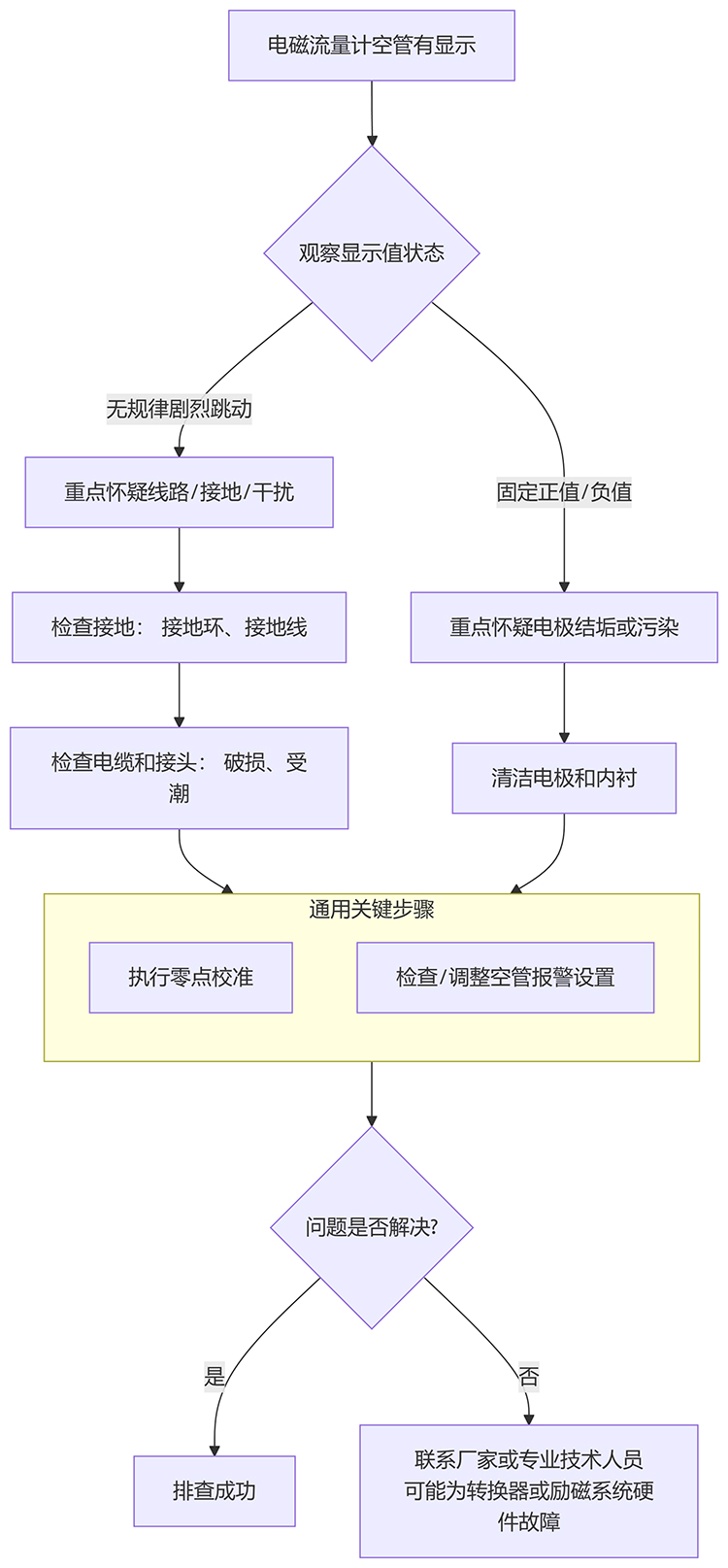

总结与排查流程图

您可以参照以下流程进行排查：

如果以上所有步骤都无法解决问题，那么很可能是转换器内部的电子元件（如放大器、A/D转换器）或励磁线圈发生了硬件故障，需要联系厂家或专业维修人员进行更换或维修。
