孔板流量计与楔形流量计的差别

点击次数:608 发布时间:2024-05-27 09:12:46

孔板、楔形流量计一样的原理

孔板流量计、楔形流量计,属于恒截面,变压差型流量计。也就是说它们的概念相同


孔板流量计,就是在管道内部加装一个中间开孔的圆板,然后测量蒸汽在孔板前后的压力差,经过计算换算出蒸汽的流量。

因为蒸汽的流速在节流件处(孔板)形成局部收缩,静压力降低,流速增加,于是在节流件前后便产生了压差。根据流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律),流量的大小与差压的大小存在一定的比例关系:M2∝ΔP。式中,M 为流量;ΔP 为差压。

通过引压管将差压信号引入差压变送器,差压变送器将差压信号送入流量积算仪,积算仪将差压信号换算成流量信号。同时通过温度和压力传感器测出蒸汽的温度和压力,积算仪根据当时的温度和压力计算出补偿后的流量。

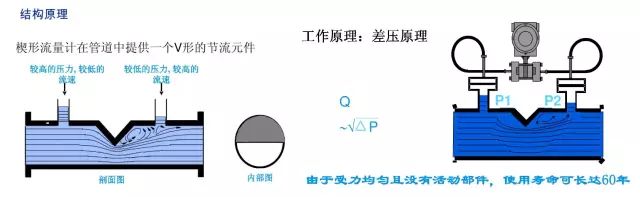

楔形流量计是流体通过楔形流量计时,由于楔块的节流作用,在其上、下游侧产生了一个与流量值成平方关系的差压,将此差压从楔块两侧取压口引出,送至差压变送器转变为电信号输出,再经经专用智能流量积算仪运算后,即可获知流量值。


孔板、楔形流量计不一样的特点

为什么选择孔板流量计


孔板流量计的优点:

▲节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,

▲适用于较大口径管道的计量(目前口径大于DN 600 mm 的流量计一般只能选用孔板);

▲经久耐用;

▲标定全面;

▲价格便宜。


孔板流量计的缺点

▲对节流装置、引压管、冷凝罐安装要求很高,安装较为复杂。

▲孔板流量计整体校验比较困难,目前只能对差压传感器、压力传感器、温度传感器单独进行校验,整体的精度难于确保。


▲孔板的结构决定了流体流经孔板时流体的静压明显减小,流速显着加大,造成流体冲刷孔板严重,侵蚀孔板中心的锐口金属边缘,致使孔板精度不断下降。液化气、丙烯等易气化的液体流量测量中,流体物理形态的改变造成孔板侵蚀更加严重。

▲孔板的结构形式造成了流体流过孔板后有较大的静压损失,从整体上看孔板流量计是一个耗能较大的仪表,使机泵机械功率的损失加大,不利于装置的能效提高,对于越来越严格的节能要求是一个不利因素。


为什么选择楔形流量计

楔形流量计的优点

▲特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量;

▲测量精度不受流体介质介电常数等特性的影响和限制;

▲楔形件结构设计特殊,有导流作用,防堵塞;

▲具有流体粘度变化、温度变化、密度变化等补偿功能;

▲抗振动、抗冲击、抗脏污、抗腐蚀;

▲具有双向流量测量功能;

▲节能减排:楔形流量计结构简单、牢固、高可靠性,安装方便,运行维护费用低;

▲无运动部件、无磨损,长期使用时不需要重新标定。


楔形流量计的缺点

但相对于孔板流量计来说,楔形流量计还具有价格高、必须每台标定等不足,无论是在设计、制造、计算,还是安装使用等方面,楔形流量计尚缺乏相应的数据和规范。

总结:就目前而言,楔形流量计与孔板流量计共存,发挥各自的优势,但从长远来看,楔形流量计是新一代差压式流量计的发展趋势。
