多孔孔板流量计

多孔孔板流量计概述

孔板流量计适用于各种流体（气体、蒸汽、液体）介质，它除了具有标准孔板的结构简单、牢固、安装使用方便等特点以外，还具有以下优点：

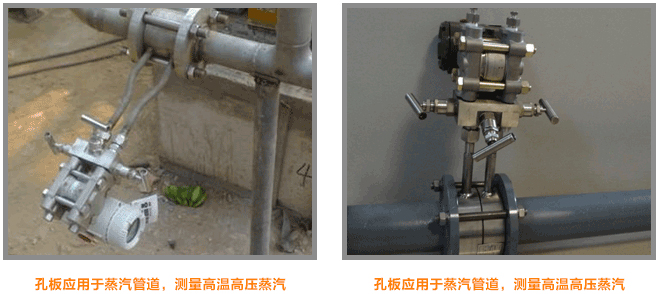

1、更适合测量饱和蒸汽、过热蒸汽以及煤气、冷却水等脏污流体。
2、更容易适应高温、高压流体的流量测量。
3、比圆缺孔板、偏心孔板工作更可靠，测量更精确。
4、以较低的成本制成耐腐蚀型，测量腐蚀性流体的流量。
5、由于本产品外部形状简单，容易制成夹套保湿型在夹套内通蒸汽，可以防止被测流体（如重油、渣油等）在测量管段内凝结或粘附；通以冷却液，可防止易汽化的液体在流经测流板时形成汽液两相流。
6、采用均压环结构，减少了测量误差来源引至差压变送器的是在测流板上、下游处取压管横截面的静压平均值，减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度。
7、要求较低的前后直管段
8、孔板流量计采用一体型结构形式，减少管线敷设。
9、采用带远传膜盒的差压变送器，可以测量诸如煤粉、渣油等脏污液体的流量。

多孔孔板流量计技术性能指标

多孔孔板流量计结构特点分类说明

1、环室取压标准孔板：
属标准孔板。由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，可在各部门普遍应用。
2、角接单独钻孔取压标准孔板：
属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔或非标准的圆缺孔板等。
3、法兰取压标准孔板：
属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各式各1时（25.5mm）处，炼油系统普遍采用此种形式。
4、径距取压标准孔板：
属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管内径之半的地方。
5、小口径孔板：
属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。
6、双重孔板：
是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言，前面的孔反称为辅孔板，后面的孔板称为主孔板。辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度的流量测量。
7、圆缺孔板：
属非标准孔板，适用于脏污的、或有气泡析了的、或含有固体微粒的流体流量的测量，其测量精度较低。
8、锥形入口孔板：
属非标准孔板。圆形锥与中心线夹角呈45°，这种锥形入口孔板能适用于雷诺数很低的场合，但管道尺寸不得小于25毫米。

多孔孔板流量计选型

多孔孔板流量计维护安装管道条件

1、节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
2、安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
3、为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：
（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2%
2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
3）节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2
4）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。
