差压式孔板流量计

当前位置:主页 > 产品展示 > 流量计系列 > 孔板流量计 > 差压式孔板流量计

差压式孔板流量计

产品名称:差压式孔板流量计

产品型号:JKM-LG

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:差压式孔板流量计可测量管道中各种流体的流量,可测量的介质有液体、气体、蒸汽,被广泛应用于石油、化工、冶金、轻工、煤矿等工业部门。

差压式孔板流量计产品概述

差压式孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。
广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。差压式孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
差压式孔板流量计应用领域比较广泛,所有的单相流速都可以测量,一部分混相流也可以使用该产品。因为两相流而不能准确计量,甚至有可能发生水锤现象,损坏管件。若使用环形孔板,冷凝水可以从环形孔板的边沿流走,最小流通面是紧贴管内壁的圆环,而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低,一般是紧贴着管壁边流动,节流装置新品种的不断出现并获得推广应用,与节流装置相配套的差压变送器及显示仪表在性能和质量方面发展迅速。
差压式孔板流量计本应是尖锐直角的入口边缘却变成了喇叭口,改变了流出系数,产生了较大误差,不得不更换。可见,测量高温流体的流量,本产品是最佳选择。

差压式孔板流量计适用范围及应用特点

节流件名称 适用管道
(DN mm)
适用直径比B(d/D) 应用特点 流出系数不确定度Ec% 设计标准


角接取压标准孔板

环室式
50-500
50-500
0.2-0.75
0.2-0.75
适用于清洁介质其中GD结构适合高温高压条件下流量的测量 0.6-0.75% ISO5167
GB/T2624-93
夹紧环式 50-500 0.2-0.75 易于清除污物,可用于不太清洁流体流量的测量
斜钻孔式 450-1000(3000) 0.2-0.75
法兰取压标准孔板 50-1000 0.2-0.75 易于清除污物,适用于各种介质

0.6-0.75% ISO5167
GB/T2624-93
径距取压标准孔板 50-1000 0.2-0.75
角接取压标准喷嘴
(ISA1932喷嘴)
50-500 0.3-0.8 压损小,寿命长,尤其适用于蒸汽流量测量 0.8-1.2% ISO5167
GB/T2624-93

长径喷嘴
50-630 0.2-0.8 压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 2.0% ISO5167
GB/T2624-93

经典文丘利管
机械加工式 100-800 0.2-0.8 压力损失小,所需直管段小于孔板、喷嘴 1.0% ISO5167
GB/T2624-93
粗焊铁板式 200-1200(2000) 0.4-0.7 1.5%

文丘利喷嘴
65-500 0.316-0.77 同上 1.2-1.75% ISO5167
GB/T2624-93
1/4圆孔板 25-150 0.245-0.6 适用于低雷诺数 2.0-2.5% DIN BS
锥形入口孔板 25-250 0.1-0.316 同上 2.0% BS
圆缺孔板 50-1500 0.32-0.8 适用于赃污,有气泡析出或含有固体微粒的流体测量。 1.5% DIN
偏心孔板 100-1000 0.46-0.84 1-2% ASME
小孔板 12.5-40 0.2-0.75 适用于小管道流量测量 0.75% ASME
透镜式孔板 12.5-150 0.2-0.75 适用于高压常温小管道流量测量 0.6-0.75% ISO5167ASME

差压式孔板流量计工作原理

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:
c-流出系数 无量纲
d-工作条件下节流件的节流孔或喉部直径
D-工作条件下上游管道内径
qm-质量流量 Kg/s
qv-体积流量 m³/s
ß-直径比d/D 无量纲
流体的密度Kg/m³
可膨胀性系数 无量纲
标准孔板流量计结构
节流装置组成
节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置:环室、取压法兰、夹持环、导压管等
测量管
差压式孔板流量计的安装要求:对直管段的要求一般是是前10D后5D,因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。
差压式孔板流量计工作原理图

差压式孔板流量计技术性能指标

名称 型号 取压方式 公称管径(mm) 公称压力(MPa) 执行标准(结构)






标准孔板
LGB 角接(环室取压) 50~400 小于10 GB2624 K07(兰化)DG
LGB-Z 角接(钻孔取压) 400~2000 小于1.6
LGB 环室(八槽) 50~400 小于32 流量测量手册
LGB 环室(无法兰焊接式) 50~275 小于28.22 流量测量手册DG0711~0718
LGB-F 法兰取压 50~800 小于2.5 GB2624 K06(兰化)
LGB-F 法兰取压 50~400 4.0~40 GB2624 K06(兰化)石化
LGB-J 径距取压 50~760 小于10 GB2624




标准喷咀
LGP 角接(环室取压) 50~400 小于10 GB2624
流量测量手册
LGP-Z 角接(钻孔取压) 400~500 小于1.6
LGP 环室(八槽) 50~300 小于32 流量测量手册
LGP 环室(高压透镜垫式) 15~150 小于32
LGP 环室(无法兰焊接式) 175~350 小于17.36 DG 0702~0710
长径喷咀 LGC-J 径距取压 50~630 小于16 GB2624
1/4圆孔板 LGH 角接取压 50~260 小于10 GB2624
流量测量手册
LGH-F 法兰取压 50~200 小于6.4
文丘里喷咀 LGL 角接取压 65~500 小于2.5
文丘里管 LGW 特殊取压 50~1200 小于2.5
双文丘里管 LGW-S 特殊取压 小于1000 小于0.6
小管径孔板 LGX 角接取压 12~40 小于6.4 K07(兰化)
LGX-F 法兰取压 12~40 小于6.4 企业标准
高压透镜垫 LGT 角接取压 50~150 小于32 流量测量手册

圆缺孔板
LGQ 角接(环室取压) 100~400 小于1.6
LGQ-Z 角接(钻孔取压) 400~1000 小于1.6
LGQ-F 法兰取压 100~350 小于6.4
双重孔板 LGS 角接取压 100~400 小于6.4
偏心孔板 LGN 角接取压 100~1000 小于6.4
限流孔板 LG-XL   10~300 小于6.4 企业标准
锥形入口孔板 LGR 角接取压 25~1000 小于10 GB2624
机翼测风装置 LJY 特殊取压 少于1000 小于0.6 企业标准

差压式孔板流量计安装注意事项

1、可水平、垂直或倾斜安装,应保证管内充满液体;
2、节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物;
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定;
4、引压管路安装应符合标准规定的规范。

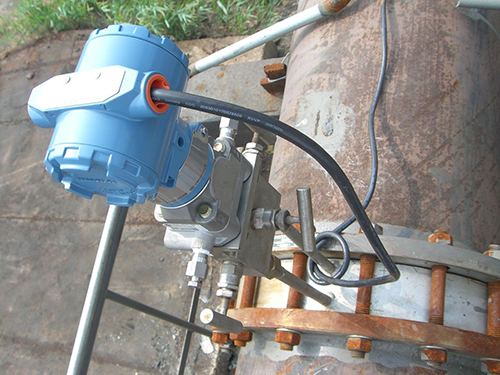

差压式孔板流量计工作现场图

差压式孔板流量计订货须知事项

用户订货时请提供以下条件以便帮助正确选择流量计的规格和系数。
1、管道尺寸:外径×壁厚(mm);
2、测量介质名称:介质密度〔kg/m3〕;
3、设定的最大流量:即流量计的量程上限值〔kg/h或m3/h〕;
4、工艺的最小流量:〔kg/h或m3/h〕;
5、工作压力:(Mpa);
6、工作温度:(°C);
7、如配我公司智能流量积算仪请一齐提供:压力变化范围,或压力变送器型号、量程;温度变化范围,或温度变送器型号、量程。
