环形孔板流量计

环形孔板流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LG
  • 测量范围:0.32-191037.6m³/h
  • 精度等级:1.5级
  • 公称通径:DN25~DN1200
  • 适用介质:液体 气体 蒸汽
  • 工作压力:0-40MPa
  • 工作温度:-20℃~300℃
  • 供电方式:24VDC
  • 订货号:MWT149701PLV

环形孔板流量计产品概述

孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气(燃气流量计)的流量。
孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
该流量计应用领域比较广泛,所有的单相流速都可以测量,一部分混相流也可以使用该产品。因为两相流而不能准确计量,甚至有可能发生水锤现象,损坏管件。若使用环形孔板,冷凝水可以从环形孔板的边沿流走,*小流通面是紧贴管内壁的圆环,而标准孔板*小流通面是处于管中心的同心圆。流体中的杂质流速较低,一般是紧贴着管壁边流动,节流装置新品种的不断出现并获得推广应用,与节流装置相配套的差压变送器及显示仪表在性能和质量方面发展迅速。
孔板流量计本应是尖锐直角的入口边缘却变成了喇叭口,改变了流出系数,产生了较大误差,不得不更换。可见,测量高温流体的流量,本产品是*佳选择。
环形孔板流量计产品图


环形孔板流量计适用范围及应用特点

                节流件名称                适用管道
(DN mm)
                适用直径比B(d/D)                应用特点                流出系数不确定度Ec%                设计标准


角接取压标准孔板

环室式
                50-500
50-500
                0.2-0.75
0.2-0.75
                适用于清洁介质其中GD结构适合高温高压条件下流量的测量                0.6-0.75%                ISO5167
GB/T2624-93
                夹紧环式                50-500                0.2-0.75                易于清除污物,可用于不太清洁流体流量的测量
                斜钻孔式                450-1000(3000)                0.2-0.75
                法兰取压标准孔板                50-1000                0.2-0.75                易于清除污物,适用于各种介质

                0.6-0.75%                ISO5167
GB/T2624-93
                径距取压标准孔板                50-1000                0.2-0.75
                角接取压标准喷嘴
(ISA1932喷嘴)
                50-500                0.3-0.8                压损小,寿命长,尤其适用于蒸汽流量测量                0.8-1.2%                ISO5167
GB/T2624-93

长径喷嘴
                50-630                0.2-0.8                压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量                2.0%                ISO5167
GB/T2624-93

经典文丘利管
                机械加工式                100-800                0.2-0.8                压力损失小,所需直管段小于孔板、喷嘴                1.0%                ISO5167
GB/T2624-93
                粗焊铁板式                200-1200(2000)                0.4-0.7                1.5%

文丘利喷嘴
                65-500                0.316-0.77                同上                1.2-1.75%                ISO5167
GB/T2624-93
                1/4圆孔板                25-150                0.245-0.6                适用于低雷诺数                2.0-2.5%                DIN BS
                锥形入口孔板                25-250                0.1-0.316                同上                2.0%                BS
                圆缺孔板                50-1500                0.32-0.8                适用于赃污,有气泡析出或含有固体微粒的流体测量。                1.5%                DIN
                偏心孔板                100-1000                0.46-0.84                1-2%                ASME
                小孔板                12.5-40                0.2-0.75                适用于小管道流量测量                0.75%                ASME
                透镜式孔板                12.5-150                0.2-0.75                适用于高压常温小管道流量测量                0.6-0.75%                ISO5167ASME



环形孔板流量计技术性能指标

                名称                型号                取压方式                公称管径(mm)                公称压力(MPa)                执行标准(结构)






标准孔板
                LGB                角接(环室取压)                50~400                小于10                GB2624 K07(兰化)DG
                LGB-Z                角接(钻孔取压)                400~2000                小于1.6
                LGB                环室(八槽)                50~400                小于32                流量测量手册
                LGB                环室(无法兰焊接式)                50~275                小于28.22                流量测量手册DG0711~0718
                LGB-F                法兰取压                50~800                小于2.5                GB2624 K06(兰化)
                LGB-F                法兰取压                50~400                4.0~40                GB2624 K06(兰化)石化
                LGB-J                径距取压                50~760                小于10                GB2624




标准喷咀
                LGP                角接(环室取压)                50~400                小于10                GB2624
流量测量手册
                LGP-Z                角接(钻孔取压)                400~500                小于1.6
                LGP                环室(八槽)                50~300                小于32                流量测量手册
                LGP                环室(高压透镜垫式)                15~150                小于32
                LGP                环室(无法兰焊接式)                175~350                小于17.36                DG 0702~0710
                长径喷咀                LGC-J                径距取压                50~630                小于16                GB2624
                1/4圆孔板                LGH                角接取压                50~260                小于10                GB2624
流量测量手册
                LGH-F                法兰取压                50~200                小于6.4
                文丘里喷咀                LGL                角接取压                65~500                小于2.5
                文丘里管                LGW                特殊取压                50~1200                小于2.5
                双文丘里管                LGW-S                特殊取压                小于1000                小于0.6
                小管径孔板                LGX                角接取压                12~40                小于6.4                K07(兰化)
                LGX-F                法兰取压                12~40                小于6.4                企业标准
                高压透镜垫                LGT                角接取压                50~150                小于32                流量测量手册

圆缺孔板
                LGQ                角接(环室取压)                100~400                小于1.6
                LGQ-Z                角接(钻孔取压)                400~1000                小于1.6
                LGQ-F                法兰取压                100~350                小于6.4
                双重孔板                LGS                角接取压                100~400                小于6.4
                偏心孔板                LGN                角接取压                100~1000                小于6.4
                限流孔板                LG-XL                                 10~300                小于6.4                企业标准
                锥形入口孔板                LGR                角接取压                25~1000                小于10                GB2624
                机翼测风装置                LJY                特殊取压                少于1000                小于0.6                企业标准



环形孔板流量计工作原理

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:
c-流出系数 无量纲
d-工作条件下节流件的节流孔或喉部直径
D-工作条件下上游管道内径
qm-质量流量 Kg/s
qv-体积流量 m³/s
-直径比d/D 无量纲
流体的密度Kg/m³

可膨胀性系数 无量纲
孔板流量计结构
节流装置组成
节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置:环室、取压法兰、夹持环、导压管等
测量管
孔板流量计的安装要求:对直管段的要求一般是是前10D后5D,因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。

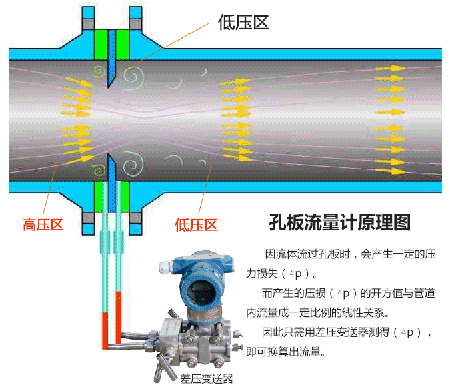

环形孔板流量计工作原理图


环形孔板流量计选型说明

型号
                KM6150                节流装置(孔板流量计)
                 代号                按其结构特征的两大基本分类
                 K                孔板
                 P                喷嘴等
                 代号                公称压力(105Pa)
                 2.5                2.5
                 10                10
                 16                16
                 25                25
                 64                64
                 100                100
                 200                200
                 代号                口径(mm)
                                 10~1600                10~1600mm
                 代号                按其结构形式细分
                 H                标准孔板(环室)
                 Y                标准孔板(法兰)
                 K                标准孔板(钻孔)
                 I                ISA 1932喷嘴
                 L                长径喷嘴
                 W                文丘利喷嘴
                 G                经典文丘利管
                                 S                双重孔板
                 Q                圆缺孔板
                 Z                锥形入口孔板
                 R                1/4圆孔板
                 P                偏心孔板
                 N                整体(内藏)孔板
                 X                楔形孔板
                 T                不在上述之列的特殊节流装置
                 代号                介质
                 1                液体
                 2                气体
                 3                蒸汽
                 4                高温液体
                 代号                补偿形式
                 N                不带压力、温度补偿
                 P                带压力补偿输出
                 T                带温度补偿输出
                 Q                带压力、温度补偿输出
                 代号                变送器差压量程范围
                 0                微差压量程
                 1                低差压量程
                 2                中差压量程
                 3                高差压量程
                 代号                是否带现场显示
                 W                节流装置传感器
                 X                智能节流装置(流量计)

环形孔板流量计工作现场图
