一体化孔板流量计

一体化孔板流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LG
  • 测量范围:0.32-191037.6m³/h
  • 精度等级:1.5级
  • 公称通径:DN25~DN1200
  • 适用介质:液体 气体 蒸汽
  • 工作压力:0-40MPa
  • 工作温度:-20℃~300℃
  • 供电方式:24VDC
  • 订货号:BMHGNMJPI723
一体化孔板流量计产品概述
孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与 差压变送器 配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置(孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。
一体化孔板流量计测量原理图


一体化孔板流量计特点
1、节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
2、采用国际标准与加工
3、应用范围广,全部单相流皆可测量,部分混相流亦可应用。
4、标准型节流装置无须实流校准,即可投用。
5、安装更简单,无须引压管,可直接接差压变送器和压力变送器。
6、采用进口单晶硅智能差压传感器
7、高精度,完善的自诊断功能
8、孔板流量计其量程可自编程调整。
9、可同时显示累计流量、瞬时流量、压力、温度。
10、具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程。
11、配有多种通讯接口

一体化孔板流量计产品图


一体化孔板流量计技术参数
1.口径:DN25-DN1000(mm)
2.精度:±1%FS
3.量程比:标准1:13,扩展1:30
4.工作压力:≤42.OMPa
5.介质温度:-40℃~+450℃
6.介质粘度:≤30CP(相当于重油)
7.β值:0.2~0.8
8.连接方式:法兰或夹装式
9.法兰标准:DN≤600mm,PN2.0~PN26,HG20616;PN32,HG20618;DN>600mm,PN2.0~PN15,HG20623。也可按用户提供的法兰标准制造。
10.材质:主体、孔板、取压管、叁阀组:不锈钢;直管段及连接法兰:碳钢或不锈钢
11.安装方式:水平或垂直。
12.智能差压变送器:输出:4~20mA.DC或数字信号;电源:24V.DC;
13.防爆等级:dIICT5.6、ialICT4-6;防护等级:IP67
14.表头:盲表和数显表两种

一体化孔板流量计选型说明

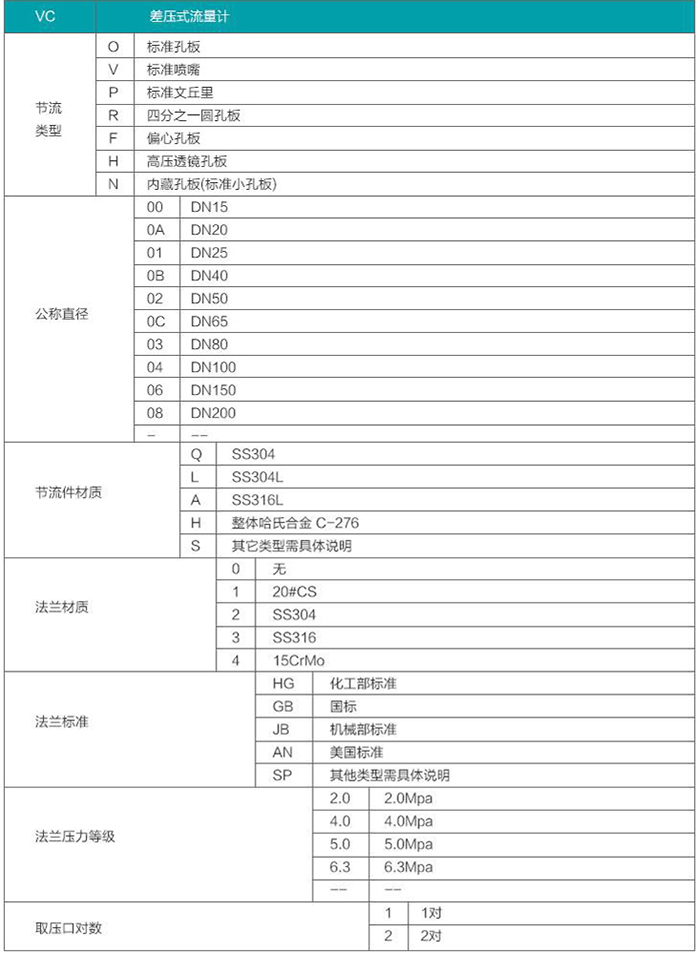

一体化孔板流量计选型对照表
