蒸汽孔板流量计

蒸汽孔板流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LG
  • 测量范围:0.32-191037.6m³/h
  • 精度等级:1.5级
  • 公称通径:DN25~DN1200
  • 适用介质:液体 气体 蒸汽
  • 工作压力:0-40MPa
  • 工作温度:-20℃~300℃
  • 供电方式:24VDC
  • 订货号:PKUZRZIOT126
蒸汽孔板流量计产品概述
孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。
广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
该流量计应用领域比较广泛,所有的单相流速都可以测量,一部分混相流也可以使用该产品。因为两相流而不能准确计量,甚至有可能发生水锤现象,损坏管件。若使用环形孔板,冷凝水可以从环形孔板的边沿流走,最小流通面是紧贴管内壁的圆环,而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低,一般是紧贴着管壁边流动,节流装置新品种的不断出现并获得推广应用,与节流装置相配套的差压变送器及显示仪表在性能和质量方面发展迅速。
孔板流量计本应是尖锐直角的入口边缘却变成了喇叭口,改变了流出系数,产生了较大误差,不得不更换。可见,测量高温流体的流量,本产品是最佳选择。

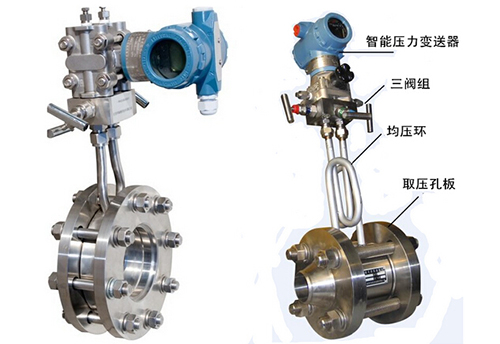

蒸汽孔板流量计产品图


蒸汽孔板流量计特点
1、节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
2、计算采用国际标准与加工
3、应用范围广,全部单相流皆可测量,部分混相流亦可应用。
4、标准型节流装置无须实流校准,即可投用。
5、安装更简单,无须引压管,可直接接差压变送器和压力变送器。
6、采用进口单晶硅智能差压传感器
7、高精度,完善的自诊断功能
8、其量程可自编程调整。
9、可同时显示累计流量、瞬时流量、压力、温度。
10、具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程。
11、配有多种通讯接口
12、稳定性高
13、量程范围宽、大于10:1


蒸汽孔板流量计技术参数
▲公称通径: DN15至DN2000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度: ±0.4999%、±0.9888%、±1.52%
▲流量范围: ≥1:10
▲公称压力: DN15-400mm环室取压:1.6、2.5、4.0、6.4、10(MPa);法兰取压:DN400-700mm标配法兰为PN1.0MPa;DN800-1000mm标配法兰为PN0.6MPa;DN1100mm以上标配法兰为PN0.25MPa。如压力有特殊要求,请提前跟客服沟通。
▲被测介质:饱和蒸气、过热蒸气、水、空气、天然气、其它混合介质
▲被测介质温度:-40℃~+450℃
▲供电电源:智能流量积算仪220VAC,流量变送器24VDC(由积算仪供电),
▲输出信号: 4-20mA DC或RS485通讯
▲防爆性能:本安型ibIICT5


蒸汽孔板流量计结构特点分类说明
1、环室取压标准孔板:
属标准孔板。由于实现了环室取压,提高了测量精度,缩短了安装时所需最小直线管段长度,可在各部门普遍应用。
2、角接单独钻孔取压标准孔板:
属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔或非标准的圆缺孔板等。
3、法兰取压标准孔板流量计:
属标准孔板。它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各式各1时(25.5mm)处,炼油系统普遍采用此种形式。
4、径距取压标准孔板:
属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管内径之半的地方。
5、小口径孔板:
属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。
6、双重孔板:
是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言,前面的孔反称为辅孔板,后面的孔板称为主孔板。辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度的流量测量。
7、圆缺孔板:
属非标准孔板,适用于脏污的、或有气泡析了的、或含有固体微粒的流体流量的测量,其测量精度较低。
8、锥形入口孔板:
属非标准孔板。圆形锥与中心线夹角呈45°,这种锥形入口孔板能适用于雷诺数很低的场合,但管道尺寸不得小于25毫米。

蒸汽孔板流量计结构图


蒸汽孔板流量计优缺点
一、优点
1、标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是唯一的;
2、结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
3、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;
4、检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产。
二、缺点
1、测量的重复性、精确度在流量传感器中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高;
2、范围度窄,由于流量系数与雷诺数有关,一般范围度仅3∶1~4∶1;
3、有较长的直管段长度要求,一般难于满足。尤其对较大管径,问题更加突出;
4、压力损失大;
5、孔板以内孔锐角线来保证精度,因此传感器对腐蚀、磨损、结垢、脏污敏感,长期使用精度难以保证,需每年拆下强检一次;
6、采用法兰连接,易产生跑、冒、滴、漏问题,大大增加了维护工作量。

蒸汽孔板流量计选型说明
蒸汽孔板流量计选型参照表


蒸汽孔板流量计订货须知事项
1、管道的口径(管径*壁厚)
2、管道的材质
3、孔板流量计测量的介质
4、被测介质的工作温度
5、被测介质的工作压力(最大压力、最小压力、正常压力)
6、被测介质的工作流量(最大流量、最小流量、正常流量)
7、被测介质的粘度
蒸汽孔板流量计工作现场图
