液体孔板流量计

液体孔板流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LG
  • 测量范围:0.32-191037.6m³/h
  • 精度等级:1.5级
  • 公称通径:DN25~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:0-40MPa
  • 工作温度:-20℃~300℃
  • 供电方式:24VDC
  • 订货号:BCT526865TDH
液体孔板流量计产品概述
标准孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。标准孔板流量计节流装置包括标准环室孔板,喷嘴等。孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,标准孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

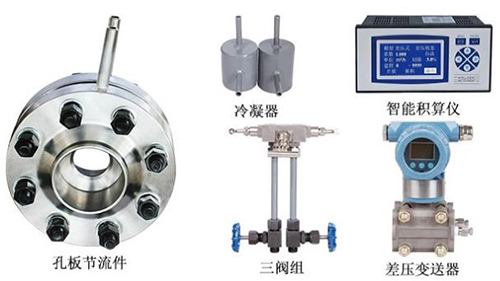

液体孔板流量计构件组成图


液体孔板流量计特点
1、流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
2、节流装置结构简单,且牢固、性能稳定可靠,使用期限长,价格较低,是工业中常用到的流量测量仪表,整个加工过程采用国际标准,并经过严格的校验检测。
3、使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
4、可测量管道中各种流体的流量,可测量的介质有液体、气体、蒸汽,被广泛应用于石油、化工、冶金、轻工、煤矿等工业部门。
5、前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4-20ma.DC模拟信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量
6、标准孔板流量计要送热风,热风炉离高炉一般比较近,且弯头较多。过去曾使用标准孔板,因直管段不够长而误差较大。本仪表因为有均压环和多个取压口,需要2D长的直管段即可。安装在热风炉送风管上之后,应用情况非常满意,已经有三十几座热风炉装上了环形孔板流量计,运行3年多没有故障。


液体孔板流量计技术参数
▲公称通径: DN15至DN2000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度: ±0.4999%、±0.9888%、±1.52%
▲流量范围: ≥1:10
▲公称压力: DN15-400mm环室取压:1.6、2.5、4.0、6.4、10(MPa);法兰取压:DN400-700mm标配法兰为PN1.0MPa;DN800-1000mm标配法兰为PN0.6MPa;DN1100mm以上标配法兰为PN0.25MPa。如压力有特殊要求,请提前跟客服沟通。
▲被测介质:饱和蒸气、过热蒸气、水、空气、天然气、其它混合介质
▲被测介质温度:-40℃~+450℃
▲供电电源:智能流量积算仪220VAC,流量变送器24VDC(由积算仪供电),
▲输出信号: 4-20mA DC或RS485通讯
▲防爆性能:本安型ibIICT5


液体孔板流量计工作原理
当充满管道的流体流经管道内的节流装置时,流体的流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在孔板流量计节流件前后产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
孔板节流装置(孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。
液体孔板流量计工作原理图


液体孔板流量计维护安装管道条件
1、节流件前后的直管段必须是直的,不得有肉眼可见的弯曲。
2、安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。
3、为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以
1)直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法:
(A)节流件前OD,D/2,D,2D4个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D。任意内径单测量值与平均值之差不得超过±0.3%
(B)在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其最大偏差不得超过±2%
2)节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
3)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取所列数值的1/2
4)节流件上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。

液体孔板流量计选型说明
液体孔板流量计选型对照表


液体孔板流量计技术参数
口径:DN25~DN1000(mm);
精度:±1%FS;
量程比:标准1:13,扩展1:30;
工作压力:≤42.0MPa;
介质温度:-40C~450C;
介质粘度:≤30CP(相当于重油);
β值:0.2~0.8;
连接方式:法兰或夹装式;
法兰标准:DN≤600mm, PN2.0~PN26,HG20616;PN32,HG20618;DN>600mm,PN2.0~PN15,HG20623;也可按用户提供的法兰标准制造;
材质:主体、孔板、取压管、三阀组:不锈钢;直管段及连接法兰:碳钢或不锈钢;
安装方式:水平或垂直;
智能差压变送器:输出:4~20mA.DC 或数字信号;电源:24V.DC;
防爆等级:dⅡCT5.6、iaⅡCT4-6;防护等级:IP67;
表头:盲表和数显表两种。
液体孔板流量计工作现场图
