泥浆流量计

泥浆流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:JTX670051TZF
泥浆流量计优势及独特卖点
1.传感器最重要的部件-线圈作最优化的设计,并通过最严格的实流试验,切实保证产品的测量精度
2.信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的最主要的生产工艺),特别是安装线圈后的最后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
9.采用16位嵌入式微处理器,运算速度快,精度高
10.全数字处理,抗干扰能力强,测量可靠,精度高
11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作,使用方便,操作简单,易学易懂
15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16.具有自检与自诊断功能,并在屏幕上显示
17.独特的防雷设计

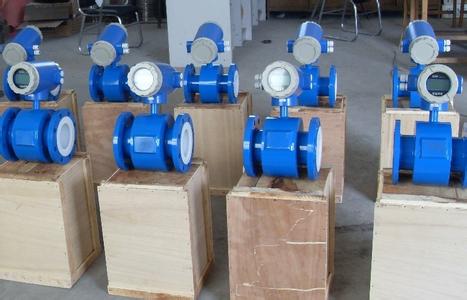

泥浆流量计产品图


泥浆流量计选用要点
电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工 业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点,选择合适的类型。一体型电磁流量计安装敷线方便,精度高,不宜在地面以下安装,以防转换器被水淹没。分离型电磁流量计,精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用刮刀式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
5、电磁流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,最高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的最高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型电磁流量计。

泥浆流量计主要技术参数
1、执行标准:JB/T 9248-1999
2、公称通径:15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
3、最高流速:15m/s
4、精确度:
DNl5~DN600,示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)
DN700-DN3000,示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)
5、流体电导率:≥5uS/cm
6、公称压力:
DNl5~DN150(4.0MPa)
DNl5~DN600(1.6MPa)
DN200~DN1000(1.0MPa)
DN700~DN3000(0.6MPa)
特殊订货(6.3、10MPa)
7、环境温度:
传感器(-25℃-十60℃)
转换器及一体型(-10℃-十60℃)
8、衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
9、最高流体温度:
一体型(70℃)
分离型:聚氯丁橡胶衬里(80℃;120℃)
分离型:聚氨酯衬里(80℃)
分离型:聚四氟乙烯衬里(100℃;150℃)
分离型:聚全氟乙丙烯(F46)(100℃;150℃)
分离型:加网PFA(100℃;150℃)
10、信号电极和接地电极材料:不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
11、电极刮刀机构:DN300-DN3000
12、连接法兰材料:碳钢
13、接地法兰材料:不锈钢1Crl8Ni9Ti
14、进口保护法兰材料:
DN65-DNl50(不锈钢1Crl8Ni9Ti)
DN200~DNl600(碳钢十不锈钢1Crl8Ni9Ti)
15、外壳防护:
DNl5~DN3000分离型橡胶或聚氨酯衬里传感器(IP65或IP68)
其他传感器、一体型流量计和分离型转换器(IP65)
16、间距(分离型):转换器距离传感器一般不超过100m

泥浆流量计现场安装使用图


泥浆流量计电极的选择
1、电极材料:不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,Cu下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
4、电极材料:钛
耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
耐蚀及耐磨性能:几乎能耐一切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
备注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

泥浆流量计衬里的选择
1、聚四氟乙烯(F4):
a、主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
b、最高介质温度:
一体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

2、聚全氟乙丙烯(F46):
a、主要性能:同F4,耐磨性、抗负压能力高于F4。
b、最高介质温度:
一体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

3、聚氟合乙烯(Fs):
a、主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
b、最高介质温度:
一体型:70℃
分离型:80℃
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

4、聚氯丁橡胶:
a、主要性能:有极好的弹性,高度的扯断力,耐磨性能好。耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
b、最高介质温度:
一体型:70℃
分离型:80℃ 120℃ (需特殊订货)
c、液体流量计适用范围:水、污水、弱磨损性的泥浆矿浆。

5、聚氨酯橡胶:
a、主要性能:耐磨性能极强。耐腐蚀性能较差。
b、最高介质温度:
一体型:70℃
分离型:80℃
c、适用范围:中性强磨损的矿浆、煤浆、泥浆。

泥浆流量计流量对照表
泥浆流量计流量对照表
泥浆流量计选型须知
1、实际最高工作压力必须小于电磁流量计的额定工作压力;
2、最低工作温度和最高工作温度必须符合流量计规定的温度要求(详见内衬材料表);
3、从经济性考虑,可以选择适当流速所对应的口径的电磁流量计,相对减少投资(见流量范围表);
4、根据测量的目的、功能来合理选择相应的精度等级;
5、根据介质的腐蚀性、磨损性和温度来选择流量计的内衬材料;
6、根据安装场合的要求及环境,来合理选择使用一体型电磁流量计还是分体式电磁流量计。

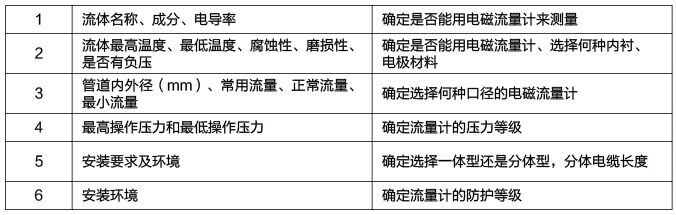

具体如下表:
泥浆流量计选型须知

泥浆流量计安装注意事项
泥浆流量计安装方式图
