硫酸流量计

硫酸流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:RNWZFUUAF626
硫酸流量计概述
硫酸流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
硫酸流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

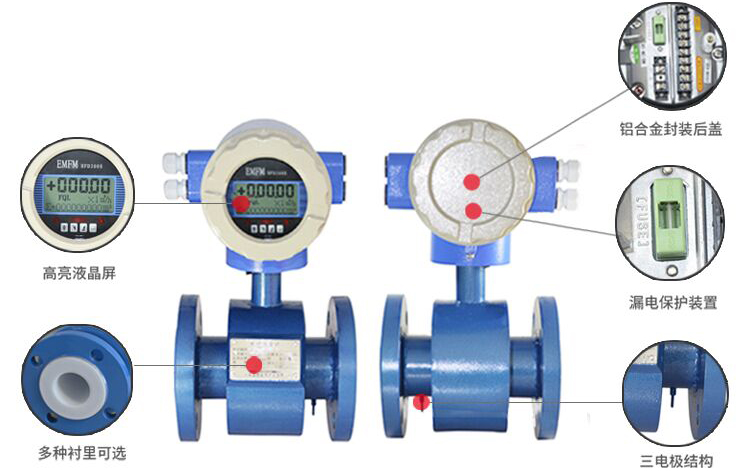

硫酸流量计产品结构图


硫酸流量计产品特点
1. 全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
2. 超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
3. 采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4. 采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5. 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
6. 液体流量计在现场可根据用户实际需要在线修改量程。
7. 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
8. 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
9. 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10. 具有自检与自论断功能。

硫酸流量计产品图


硫酸流量计主要技术参数
1、执行标准:JB/T 9248-1999
2、公称通径:15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
3、最高流速:15m/s
4、精确度:
DNl5~DN600,示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)
DN700-DN3000,示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)
5、流体电导率:≥5uS/cm
6、公称压力:
DNl5~DN150(4.0MPa)
DNl5~DN600(1.6MPa)
DN200~DN1000(1.0MPa)
DN700~DN3000(0.6MPa)
特殊订货(6.3、10MPa)
7、环境温度:
传感器(-25℃-十60℃)
转换器及一体型(-10℃-十60℃)
8、衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
9、最高流体温度:
一体型(70℃)
分离型:聚氯丁橡胶衬里(80℃;120℃)
分离型:聚氨酯衬里(80℃)
分离型:聚四氟乙烯衬里(100℃;150℃)
分离型:聚全氟乙丙烯(F46)(100℃;150℃)
分离型:加网PFA(100℃;150℃)
10、信号电极和接地电极材料:不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
11、电极刮刀机构:DN300-DN3000
12、连接法兰材料:碳钢
13、接地法兰材料:不锈钢1Crl8Ni9Ti
14、进口保护法兰材料:
DN65-DNl50(不锈钢1Crl8Ni9Ti)
DN200~DNl600(碳钢十不锈钢1Crl8Ni9Ti)
15、外壳防护:
DNl5~DN3000分离型橡胶或聚氨酯衬里传感器(IP65或IP68)
其他传感器、一体型流量计和分离型转换器(IP65)
16、间距(分离型):转换器距离传感器一般不超过100m


硫酸流量计口径及流量对照表

硫酸流量计口径流量对照表


硫酸流量计电极的选择

硫酸流量计电极的选择

1、电极材料:不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,Cu下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
4、电极材料:钛
耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
耐蚀及耐磨性能:几乎能耐一切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
备注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

硫酸流量计衬里的选择
硫酸流量计衬里的选择
1、聚四氟乙烯(F4):
a、主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
b、最高介质温度:
一体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

2、聚全氟乙丙烯(F46):
a、主要性能:同F4,耐磨性、抗负压能力高于F4。
b、最高介质温度:
一体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

3、聚氟合乙烯(Fs):
a、主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
b、最高介质温度:
一体型:70℃
分离型:80℃
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。

4、聚氯丁橡胶:
a、主要性能:有极好的弹性,高度的扯断力,耐磨性能好。耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
b、最高介质温度:
一体型:70℃
分离型:80℃ 120℃ (需特殊订货)
c、适用范围:水、污水、弱磨损性的泥浆矿浆。

5、聚氨酯橡胶:
a、主要性能:耐磨性能极强。耐腐蚀性能较差。
b、最高介质温度:
一体型:70℃
分离型:80℃
c、适用范围:中性强磨损的矿浆、煤浆、泥浆。

硫酸流量计产品尺寸表
硫酸流量计尺寸对照表

硫酸流量计的安装注意事项
1、硫酸流量计应安装在水平管道较低处和垂直向上处,避免安装在管道上的最高点和垂直向下处。
2、应安装在管道上升处
3、在开口排放管道安装,应安装在管道的较低处。
4、若管道落差超过5m时,在传感器的下游安转排气阀装。
5、传感器绝对不能安装在泵的进出口处,用安装在泵的出口处。
6、流量计前方最少要有10*D(D为流量计内径)长度的直管段,后方要有5*D长度的直管段。
硫酸流量计安装注意事项一
硫酸流量计安装注意事项二
硫酸流量计安装注意事项三
