测污水流量计

测污水流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:YAL622578BHO
测污水流量计概述
LDE-KM系列智能电磁流量计(污水流量计)由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
由于污水流量计的优点诸多,因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
污水流量计的工作原理是基于法拉第电磁感应定律。在污水流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。
测污水流量计产品图

测污水流量计特点
1.测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2.测量管无阻碍、无活动部件、无压损,直管段要求较低。
3.电磁流量传感器可带接地电极,实现仪表良好接地。
4.电磁流量传感器采用先进加工工艺,使仪表具有良好的抗负压能力。
5.全数字量处理,抗干扰能力强,测量可靠,精确度高。
6.高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。
7.具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。
8.仪表系统测量精度高,使用范围宽,不是可用于污水(污水流量计)、水泥浆液矿浆液等的测量,还可用于强酸、强碱液体流量的测量。
9.转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。


测污水流量计主要技术数据
1.公称通径:DN6-2200mm
2.公称压力:0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3.精度:±0.2% ±0.5%(示值误差)
4.测量范围(流量):0-1m/s至0-10m/s
5.介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃
6.环境温度:-25℃~+60℃
7.环境湿度:5~100%RH(相对湿度)
8.介质电导率:大于20μS/cm
9.安装:一体型、分体型
10.外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作)转换器IP65
11.电极结构:三电极结构、刮刀电极结构
12.被测介质最高温度:氯丁橡胶衬里最高80℃,聚氨脂衬里最高80℃,聚四氟乙烯衬里最高180℃, 耐高温橡胶衬里最高120℃
13.传感器输出信号:0-0.2mVp-p至0-2mVp-p
14.电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊
15.防爆标志:ExmⅡT4,ExmdⅡBT4

测污水流量计电极的选择
测污水流量计电极选择
1、电极材料:不锈钢0Crl8Nil2M02Ti
耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,Cu下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
4、电极材料:钛
耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
耐蚀及耐磨性能:几乎能耐一切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
备注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。


测污水流量计衬里的选择
测污水流量计衬里的选择
1、聚四氟乙烯(F4):
a、主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
b、最高介质温度:
体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。


2、聚全氟乙丙烯(F46):
a、主要性能:同F4,耐磨性、抗负压能力高于F4。
b、最高介质温度:
体型:70℃
分离型:100℃ 150℃ (需特殊订货)
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。


3、聚氟合乙烯(Fs):
a、主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
b、最高介质温度:
体型:70℃
分离型:80℃
c、适用范围:浓酸、碱等强腐蚀性介质、卫生类介质。


4、聚氯丁橡胶:
a、主要性能:有极好的弹性,高度的扯断力,耐磨性能好。耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
b、最高介质温度:
体型:70℃
分离型:80℃ 120℃ (需特殊订货)
c、液体流量计适用范围:水、污水、弱磨损性的泥浆矿浆。


5、聚氨酯橡胶:
a、主要性能:耐磨性能极强。耐腐蚀性能较差。
b、最高介质温度:
体型:70℃
分离型:80℃
c、适用范围:中性强磨损的矿浆、煤浆、泥浆。

测污水流量计口径及流量对照表
污水流量计口径流量对照表

测污水流量计安装地点的选择
为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3)应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修,活动方便的地方
5)流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。

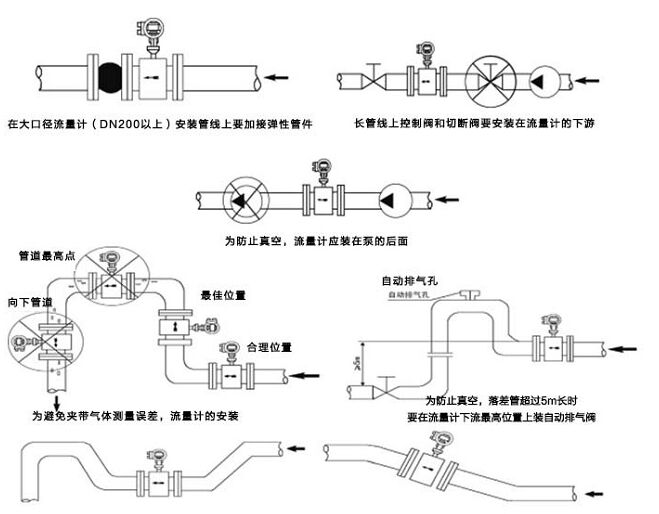

测污水流量计安装注意事项
