插入式液体流量计

产品名称:插入式液体流量计

产品型号:JKM-LDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:工业用插入式液体流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备为流量计的应用和发展奠定了基础。

插入式液体流量计产品概述
插入式液体流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内首创,技术达到国内优秀水平。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量
插入式液体流量计是根据法拉第电磁感应定律制定,用来测量导电流体的体积流量。由于独特的特点目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业,与计算机配套可实现系统控制。插入式液体流量计没有可动部件,也没有阻流件,不会引起压力损失,同时也不会引起磨损,阻塞等问题。
插入式液体流量计是一体积流量测量仪表,在测量过程中不受被测介质的温度、粘度、密度以及导电率(在一定范围内)的影响。插入式液体流量计的量程范围宽,可达1:100。此外,插入式液体流量计只与被测介质的平均流速成正比,而与轴对称的流动状态(层流或紊流)无关。插入式液体流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,因此可以将测量信号直接用转换器线性的转换成标准信号输出。LD-T型可就地指示,LD型可远距离传送。

插入式液体流量计的主要优点
1)插入式液体流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)插入式液体流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,插入式液体流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4)插入式液体流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以插入式液体流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5)无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6)工业用插入式液体流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备为流量计的应用和发展奠定了基础。
插入式液体流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前 流量计 还无能为力3)普通工业用插入式液体流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4)插入式液体流量计易受外界电磁干扰的影响。

插入式液体流量计转换器功能特点
供电电源:85V--250VAC / 16V--36VDC;
仪表显示:高清晰度背光LCD显示(126 x 48 点阵),可同时显示瞬时、累积流量等信息与相关单位,中文/英文菜单支持
通讯接口:具有RS485、RS232、Hart和Modbus等数字通讯信号输出
抗干扰:内置完善的抗干扰多级保护电路全数字量处理,抗干扰性能显著,有效消除现场振动及工频等干扰
数据储存:具有完善的数据备份与恢复功能,现场免维护
励磁方式:激励频率标配三种,1/10、1/16、1/25工频(1/4、1/8、1/32可选),满足更多测量需求
操作方法:具有按键操作,磁键操作两种功能。操作简单快捷,易学易懂。红外手持操作键盘,远距离非接触操作
传感器
测量原理 法拉-第电磁感应定律
公称通径 DN10...2000(3/8…80")
连接方式 法兰连接
材 质 衬里:天然橡胶、氯丁橡胶、聚氨脂橡胶、硅氟橡胶、PTFA、PFA
电极:316L/哈氏B-4/哈氏C-2/钛/钽/铂铱
法兰:碳钢(标准)、不锈钢(可选)
电极形式 二电极;三电极
测量介质 电导率大于5μs/cm的液体(软化水大于20μs/cm)
测量精度 ±0.3%/±0.5%
重复性 ±0.1%
介质温度 衬里不同能承受的温度不一样,详见衬里选择表
压力等级 DN10~DN50:PN40; DN50~DN100:PN25;
DN125~DN200:PN16; DN200~DN600:PN10;其它可特殊定做。
测量范围 0.3~12m/s
流向方向 正向或反向
传感器上的箭头为正向
转换器
显示 显示屏:8位LCD带背光液晶显示
显示内容:正向累积、反向累积、总累积、
瞬时流量、流速、空管报警、励磁报警
流速单位:L/h、L/m、L/s、
瞬时流量单位:m3/h、m3/m、m3/s
累积流量单位:m3、L
语言 中文或英文(其它语言可定制)
电源 电压范围:交流(85~250)VAC或直流(20~24)VDC或电池
功率:小于20W
模拟量输出 0~10mA(负载0~1.5KΩ)
4~20mA(负载0~750KΩ)
数字频率输出 输出范围:1~5000HZ
电气隔离:光电隔离,隔离电压:>1000VDC
输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
数字脉冲输出 输出脉冲当量:0.001~1.000 m3/cp
输出脉冲宽度:0.001~1.000 Ltr/cp
电气隔离:光电隔离,隔离电压:>1000VDC
输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
报警输出 报警输出点:上限报警、下限报警
电气隔离:光电隔离,隔离电压:>1000VDC
输出驱动:达林顿管输出,最高承受电压36VDC,最大负载250mA
通 讯 Modbus(RS485或RS232接口),E-REMOTE(HART),PROFIBS,GPRS
自动检测功能 流体空管检测报警
励磁电流检测报警
电池容量检测报警(电池供电型)
特殊功能 掉电计时功能:自动记录仪表系统电源间断时间,补算漏计流量
小时总量记录功能:以小时为单位记录流量总量,适用于分时计量控制
红外手持操作键盘:远距离非接触操盘转换器所有功能
防护等级 标准:IP65
可选:IP68(分体式、电池供电可选)
防爆等级 标准:无防爆
可选:隔爆(ExdⅡCT4)
电气接口 2×M20×1.5
工作环境 环境温度:-10℃~+60℃
相对湿度:5%~90%

插入式液体流量计技术参数
管径  300-3000mm
 流速范围  0.1~10m/s
 精度  0.5~10m/s:±1.5%FS;0.1~0.5m/s:±2.0%FS
 0.1~10m/s:±2.5%FS(FS指40%~-100%满量程流量)
 电导率  > 5μs/cm
 直管段  前5DN,后3DN
 介质温度  -20℃~/+130℃
 环境温度  -20℃~/+60℃
 耐压  1.6MPa
 防护等级  IP65(一体) IP68(分体)
 电极材质  316L不锈钢
 输出信号  4-20mA;RS485;HART协议;MODBUS协议
 传感器材质  不锈钢
 工作电源  220VAC,允差15%或24VDC,纹波≤5%
 功率  6.5W
 耐压等级  ≤1.6MPa

插入式液体流量计电极、接地环材料选择
插入式液体流量计电极材料选择图
衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸流量计、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

插入式液体流量计衬里材料选择说明
插入式液体流量计衬里材料选择图

插入式液体流量计仪表选型
量程范围确认
一般插入式电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h)D:管道内径V:流速(m/h)
防爆型流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
0.5 1 2 3 4 5 6 7 8 9 10
300 127 254 509 763 1017 1272 1526 1780 2035 2289 2545
350 173 346 692 1039 1385 1731 2077 2423 2769 3116 3464
400 226 452 904 1356 1809 2261 2713 3165 3617 4069 4523
450 286 572 1145 1717 2289 2861 3434 4006 4578 5150 5725
500 353 707 1413 2120 2826 3533 4239 4946 5652 6359 7069
600 509 1017 2035 3052 4069 5087 6104 7122 8139 9156 10180
700 692 1385 2769 4154 5539 6924 8308 9693 11078 12463 13847
800 904 1809 3617 5426 7235 9043 10852 12660 14469 16278 18086
900 1145 2289 4578 6867 9156 11445 13734 16023 18312 20602 22891
1000 1413 2826 5652 8478 11304 14130 16956 19782 22608 25434 28260
1200 2035 4069 8139 12208 16278 20347 24417 28486 32556 36625 40694
1400 2769 5539 11078 16617 22156 27695 33234 38773 44312 49851 55390
1600 3617 7235 14469 21704 28938 36173 43407 50642 57876 65111 72346
1800 4578 9156 18312 27469 36625 45781 54937 64094 73250 82406 91562
2000 5652 11304 22608 33912 45216 56520 67824 79128 90432 101736 113010
2200 6839 13678 27356 41034 54711 68389 82067 95745 109423 123101 136778
2400 8139 16278 32556 48833 65111 81389 97667 113944 130222 146500 162778
2600 9552 19104 38208 57311 76415 95519 114623 133726 152830 171934 191038
2800 11078 22156 44312 66468 88623 110779 132935 155091 177247 199403 221558
3000 12717 25434 50868 76302 101736 127170 152604 178038 203772 228906 254340

插入式液体流量计型谱
型号 传感器类型/口径
KM-LDE 管道式传感器DN10~2600mm
KM-LCD 插入式传感器DN150~2600mm
  代号 电极材料
K1 316L
K2 HB
K3 HC
K4
K5
K6 铂合金
K7 不锈钢涂覆碳化钨
  代号 内衬材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚录丁橡胶
C5 聚氨脂橡胶
  代号 功能
E2 0.5级
E3 1级
F1 4-20mA
F2 脉冲输出
F3 RS485接口
T1 常温型
T2 高温型
P1 0.6MPa
P2 1.0MPa
P3 1.6MPa
P4 4.0MPa
D1 220VAC±10%
D2 24VDC±10%
J1 一体型结构
J2 分体型结构
J3 防爆一体型结构

插入式液体流量计日常使用与维护
插入式液体流量计的使用并不复杂,一般只需作如下工作:
1、零点检查—制造厂标定时,零点已设定好,使用纤只需检查,方法是关闭传感器上/下游阀门,停止流动但介质充满传感器,通电15分钟,转换器应自动置零,如不然,则进行相应的调节。
2、输出信号极性试验—对单向流动测量的传感器,应使其安装时上/下游方向符合传感器壳体上的箭头标记。如果是可进行双向流动测量的传感器,例如VUB,MT900型,则应在满足使用条件时通电,当转换器的信号显示为+号时,极性正确。如果显示为-号,移位着励磁电缆接错,应将励磁用二导线互换便可。此外,还应检查后位仪表的极限是否时正确。
3、满标度范围设定-对于带有输出指示的可变量程型电磁流量计,在测量系统投入使用时,可据使用要求通过改变量程开关/电位器或量程波动开关来变量程,改变结果可在转换器显示面板的瞬时流量数字上显示出来。其优点为改变量程时并不影响测量精度。对于固体量程型的电磁流量计,最好送制造厂去改变量程。
上述工作之后,注意后位仪表输入信号与电磁逻辑的输出信号的一致性(0-10毫安或4-20毫安)。便可投入正常运行了。
自诊断及故障处理
插入式液体流量计转换器的印刷电路板采用表面焊接技术,对用户而言,是不可维修的。因此,用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右上方提出“!”惊叹号。在测量状态下,通过下键翻页,显示出故障内容如下:
插入式液体流量计维护注意事项图
插入式液体流量计仪表无显示
a) 检查电源是否接通;
b) 检查电源保险丝是否完好;
c) 检查供电电压是否符合要求;
d) 检查显示器对比度调节是否能够调节,并且调节是否合适;
e) 如果上述前3项a)、b)、c)都正常,第d)项显示器对比度不能够调节,请将转换器交生产厂维修。
励磁报警
a) 励磁接线EX1和EX2是否开路;
b) 传感器励磁线圈总电阻是否小于规定阻值
c) 如果a、b两项都正常,则转换器有故障
空管报警
a) 测量流体是否充满传感器测量管;
b) 用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路,此时如果“空管报警”提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阀值及空管量程设置错误;
c) 检查信号连线是否正确;
d) 检查传感器电极是否正常;
①、使流量为零,观察显示电导比应小于100%
②、在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ(对介质为水测量值。最好用指针万用表测量,并可以看到测量过程有充放电现象)。
e) 用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗。
上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改大可以撤消上限报警。
下限报警
下限制报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改小可以撤消下限报警。

插入式液体流量计的维护
在使用过程中,一般性维护工作主要巡检:
1、按所在工作地区,查看工作电源电压是否正确;
2、传感器接地是否可靠或损坏;
3、介质是否充满传感器,介质中有否气泡;
4、读数正确否,测量值在测量范围内吗?
5、端子接线松动否?
6、流量传感器是否遭水浸泡?转换器箱内有无小动物爬进造成电缆短路故障?询查周期则视安装环境条件而定。

插入式液体流量计显示转换器
1、显示:显示屏:8位LCD带背光液晶显示
2、显示内容:正向累积、反向累积、总累积、
3、瞬时流量、流速、空管报警、励磁报警
4、流速单位:L/h、L/m、L/s、
5、瞬时流量单位:m3/h、m3/m、m3/s
6、累积流量单位:m3、L
7、语言:中文或英文(其它语言可定制)
8、电源:电压范围:交流(85~250)VAC或直流(20~24)VDC或电池
9、模拟量输出:0~10mA(负载0~1.5KΩ) 4~20mA(负载0~750KΩ)
10、数字频率输出:输出范围:1~5000HZ
11、电气隔离:光电隔离,隔离电压:>1000VDC
12、输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
13、数字脉冲输出:输出脉冲当量:0.001~1.000 m3/cp
14、输出脉冲宽度:0.001~1.000 Ltr/cp
15、电气隔离:光电隔离,隔离电压:>1000VDC
16、输出驱动:场效应管输出,最高承受电压36VDC,最大负载250mA
17、报警输出:报警输出点:上限报警、下限报警
18、电气隔离:光电隔离,隔离电压:>1000VDC
19、输出驱动:达林顿管输出,最高承受电压36VDC,最大负载250mA
20、通 讯:Modbus(RS485或RS232接口),E-REMOTE(HART),PROFIBS

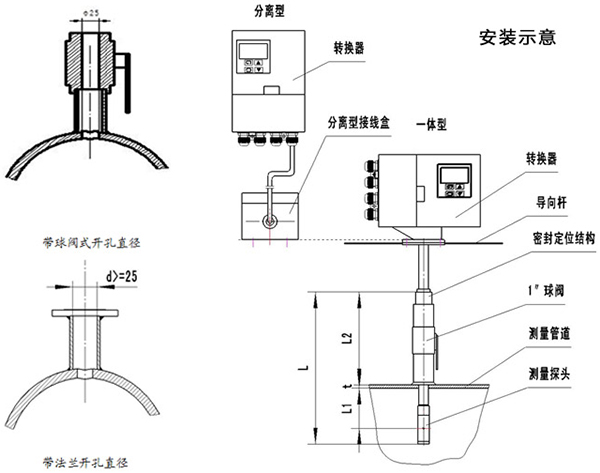

插入式液体流量计安装要求
1)、安装环境的选择:
应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。
安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。
安装环境应便于安装和维护。
2)、安装位置的选择:
安装位置必须保证管道内始终充满被测液体。
选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。
测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。
被测管道内径或周长容易测量,并且椭圆度应较小。
3)、直管段长度:
传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。
4)、 流量控制阀门和调节阀门:
流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。
流量时,通常流量控制阀门应处于全开状态。

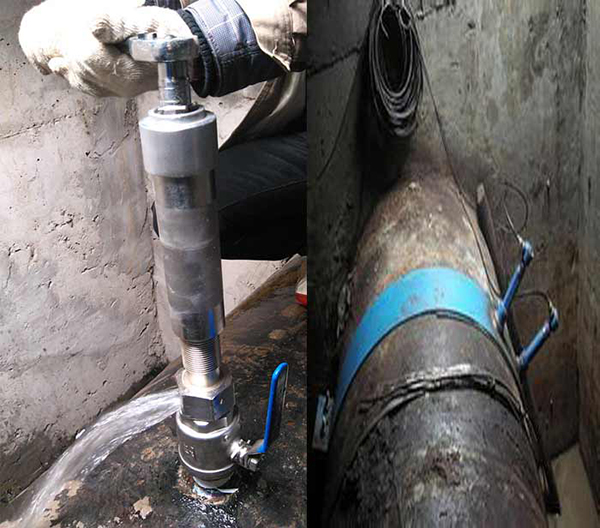

插入式液体流量计安装现场图
