矿浆流量计

矿浆流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:JZCXQPWEU102
矿浆流量计产品描述
电磁流量计适用于测量几乎所有电传导液体,以及泥、矿浆和泥浆的流量测量。前提是被测介质至少要有某个最小电导率。 温度、压力、粘度和密度对测量结果没有影响。只要选择适当的管道衬里材料与电极材料,也可以用来测量腐蚀性介质。介质中的固体颗粒不会影响测量结果。
流量传感器与智能转换器整体地或者分离地组成一个完整的流量计。

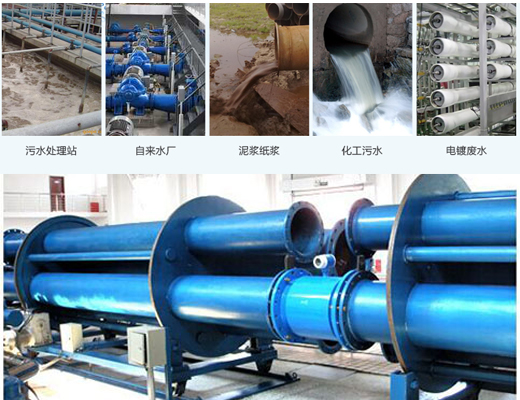

矿浆流量计使用现场案例


矿浆流量计产品特点
流量的测量是应用电磁原理在水的密闭回路中完成的,与超声波式相比,精度更高。重要属性如下:
1)无活动部件,不存在磨损
2)流程的测量范围是1:100
3)无澄清段或流量加强装置
4)应用于测量各种导电液体的流速
5)测量结果不受温度、压力、粘度和密度等物理特性影响
6)强耐腐蚀,耐磨损能力
7)可测量正向/反向流量
8)大液晶屏,人性化操作介面,使用简单
9)持久EEPROM,用于掉电时保存配置参数与测量资料
10)支持MODBUS/HART通信协议
11)宽工作电压范围
12)自我诊断

矿浆流量计产品图


矿浆流量计工作原理
电磁流量计的流量测量原理基于法拉第电磁感应定律:当导电液体流过围在磁场中的测量管时,在与流向和磁场二者相垂直的方向就会产生与平均流速成正比的感应电动势。流量计由传感器和转换器二部分组成。转换器传输励磁电流到传感器内部的线圈,从而在传感器测量管内产生磁场,然后流过测量管的导电液体因切割磁力线而产生感应电动势,而固定在测量管管壁二侧的电极接收并通过信号电缆将该感应电动势传输给转换器,转换器将信号进行滤波、放大、运算、变换后,得出被测介质的流量值。最后,转换器输出与流量测量值成正比的标准电流信号或频率信号。

矿浆流量计工作原理图


矿浆流量计技术规格
显示 :多达8位元液晶显示,实时时钟显示各种流量资料,可选m3或L显示单位
结构 : 嵌入式类型设计,一体或分体式类型
测量介质:液体或固液二相流体,电导率>0.5μ/cm2
测量范围:0.05m/s~12m/s
测量精度:在0.1m/s~10m/s范围之间精度为0.5%
液体流量计口径(mm):6mm~2000 mm
公称压力:PN6, PN10,PN16,PN25,PN40,PN63,PN100,PN160,PN250,PN420等可选
输出信号:4~20mA或频率
通信:RS485,支持MODBUS通信协议(非标配)、 支持HART通信协议(可选)
连接: 口径DN6~DN2000为法兰连接
连接标准:适用于各种管道法兰标准(例如:BS EN1092-1)
产品标准:精度要求符合EN1434-1:2003标准
CE认证:根据 LVD 2006/95/EC,及 EMC 2004/108/EC
EN 61326-1:2006辐射标准 (申明符合 BS EN50081-1)
EN 61326-1:2006抗干扰性标准 (申明符合 BS EN50082-1)
EN 61010-1:2001,安全第一部份:一般要求
防护等级:一体式时为IP65,分体式时为IP67或IP68(可选)
供电电源:AC86~220V或者DC24V(可选)
环境温度:5~55℃
环境湿度:<85 % r.h (非冷凝)


矿浆流量计电极材质的选择
矿浆流量计电极材质的选择
1)不锈钢316L电极:适用于工业用水、生活用水、污水等弱腐蚀性的介质及中性溶液和碳酸、醋酸等弱酸。
2)钛电极:耐海水、各种氯化物和次氯酸盐及各种氢氧化物的腐蚀。
3)哈氏合金C电极:耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物;也耐氧化性的盐类货其他氧化剂的环境的腐蚀;对海水、碱溶液、氧化物溶液有良好的耐腐蚀性。
4)哈氏合金B电极:对硫酸、磷酸、氢氟酸等非氧化性酸、碱、盐有良好的抗腐蚀性。
5)钽电极:除了氢氟酸之外,几乎能耐一切化学介质的腐蚀。因其价格昂贵,仅用于盐酸及浓硫酸。
6)碳化钨电极:具有优异的耐磨性能,专用于泥浆、纸浆等磨损型介质。


矿浆流量计衬里材质的选择
矿浆流量计衬里材质的选择
1)氯丁橡胶衬里:耐一般低浓度酸碱盐的腐蚀;工作温度0-70℃;适用于:工业用水、污水、低浓度酸碱盐溶液;按要求最大可达95℃。
2)聚全氟已丙烯衬里:耐热、耐腐蚀性能好,机械强度高,抗磨损性能好,清理表面时不容易损坏内衬;工作温度:-20-+180℃;适用于除砂浆等强磨损性介质外的所有立体,可以被用于像饮用水场所的卫生要求,按要求最大可达180℃;适用于管道口径DN6-400mm。
3)聚四氟乙烯衬里:几乎可以抵抗所有化学介质的腐蚀,耐磨损性较好;工作温度-40-+180℃;不能用于负压管道及磨损性较强的流体。适用于管道口径DN25-DN1000mm。

矿浆流量计口径及流量对照表

矿浆流量计流量对照表


矿浆流量计的安装
1)环境条件
电磁流量计,特别是带智能液晶显示屏幕的流量计,安装位置应该尽量避免阳光直射,环境温度要在5℃~55℃之间。
2)避开强干扰源
要选择无强电磁场辐射的场所安装流量计,避开例如电动机、变压器、变频器等一些容易引致电磁干扰的设备。流量计的测量原理基于法拉第电磁感应定律,它产生的原始信号非常微弱,不足毫伏。如果流量计附近有强电磁场辐射,将会影响测量的精确度,甚至无法正常工作。
3)直管段长度
注意尽量避开涡流产生部件,如各种阀门、弯头、旁路等,尽量延长流量计上下游直管段,必要时安装整流管,确保流量计的上游直管段必须为5个DN(测量管径)以上,下游保证在2个DN以上。
矿浆流量计安装图示一
矿浆流量计安装图示二
矿浆流量计安装图示三

矿浆流量计选型须知
1、实际最高工作压力必须小于电磁流量计的额定工作压力;
2、最低工作温度和最高工作温度必须符合流量计规定的温度要求(详见内衬材料表);
3、从经济性考虑,可以选择适当流速所对应的口径的电磁流量计,相对减少投资(见流量范围表);
4、根据测量的目的、功能来合理选择相应的精度等级;
5、根据介质的腐蚀性、磨损性和温度来选择流量计的内衬材料;
6、根据安装场合的要求及环境,来合理选择使用一体型电磁流量计还是分体式电磁流量计。
具体如下表:
矿浆流量计选型须知

矿浆流量计安装使用图
