液氧流量计

液氧流量计概述
数显靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看，KM-VN型数显靶式流量计具有极为广阔的适用性，即：
1、适用于各种管径：从Φ15～Φ2000mm至更大。
2、适用于高低温介质：从-196℃～+450℃。
3、适用于高压力工况：从0～42Mpa（表压）。

液氧流量计结构原理

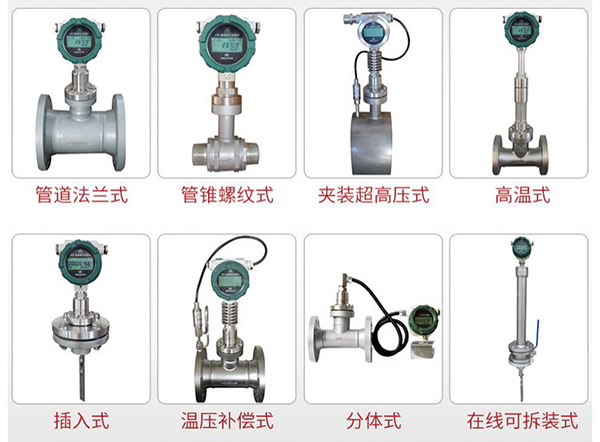

1、结构
数显靶式流量计主要由测量管（外壳）、新型传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的传感器，因此，用户提供准确的计量对象及参数，厂家选用合适的传感器是产品能否计量准确的关键。
2、工作原理
当介质在测量管中流动时，因其自身的动能通过阻流件（靶式流量计）时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ·V2/2
式中：F阻流件所受的作用力（kg）
Cd物体阻力系数
A阻流件对测量管轴向投影面积（mm2）
ρ工况下介质密度（kg/m3）
V介质在测量管中的平均流速（m/s）
阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至传感器，传感器产生电压信号输出：V=KF
式中：V-传感器输出的电压（mV），K-比例常数，F-阻流件（靶）所受的作用力（kg），
此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。


液氧流量计的主要特点
1、能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量。
2、灵敏度极高，能测量超小流量，其可测量低流速为0.08m/s。
3、无可动部件，使用安全可靠。
4、计量准确，精度高，总量测量可达0.2%。
5、测量范围宽，最大测量范围可达1∶30。
6、重复性好，一般为0.1～0.08%，测量快速。
7、压力损失小，仅为标准孔板的1/2△P左右。
8、可采用干式标定方法，即法码挂重法。
9、可根据实际需要更换靶板来改变测量流量范围。
10、能在线直读示值，又能运传发信。
11、安装简单方便，极易维护。

液氧流量计技术参数及指标
1、被测介质：液体；气体；蒸汽
2、公称口径管道式：15~300mm夹装式：15~600mm插入式：100~2000mm
3、公称压力：0.6~42MPa
4、介质温度：-20℃~70℃（常温型）；-196℃~+450℃（高低温型）
5、精确度：±0.2%，±0.5%，±1.0%，±1.5%，±2.5%
6、范围度：1：3，1：5，1：10，1：10（气体），1：10（蒸汽）
7、补偿型式：温度补偿；压力补偿
8、重复性：0.1%~0.08%
9、供电电源：机内置3.6V锂电池；外供电源24VDC；220VAC（仅用于分体数码管显示）
10、输出形式：现场显示读值；4~20mA（两线制）；脉冲；0~10V RS232/RS485（可选）
11、测量管材料：碳钢；304；316L；亦可根据用户要求提供
12、防爆标志：本安型（ExiallCT4）隔爆型（ExiallBT4）
13、防护等级：IP65；IP67
注：流量计法兰规格执行GB/T9115.1~9115.4-2000系列标准，管道式可根据用户需要生产DN6、DN8、DN10等小口径流量计。

液氧流量计的安装说明
1、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；
2、介质工作温度在+300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头（表头工作温度为-30至+70度），同理工作温度-100度以下的介质，也要采取防冻措施；
3、为保证流量计准确计量，要求设置前后直管段；

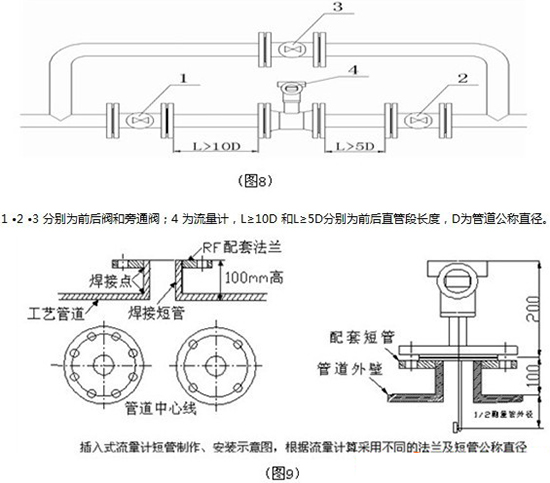

4、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；
5、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
6、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；
7、流量计壳体必须可靠接地，若无接地条件应向厂方说明。


液氧流量计正常工作的环境条件
1、大气压：86～l06kPa；
2、周围环境温度：-20℃～+60℃（8℉～l40℉）；
3、周围环境相对湿度：≤95% RH（+25℃）；
4、隔爆型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1～T4组爆炸性气体混合物的1区、2区的危险场所；
5、本安型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1～T4组爆炸性气体混合物的0区、1区、2区的危险场所。

液氧流量计选型型谱

选型说明：
1、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；
2、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；
3、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明； d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的最高工况温度；
4、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；
5、用户需要特殊测量管材质，应加以说明。
