液氧流量计操作说明
1、面板
流量计为三按键方式,另加一个外部置零键
1.set键:进入参数设置,保存当前参数并进入一下参数
2.<键:左移键或置零键
3.∧键:增加键
4.ZERO键:外部置零键
5.瞬时流量:5位显示,范围:0~99999
6.累积流量:9显示,范围:0~99999999.9
2、零点设置

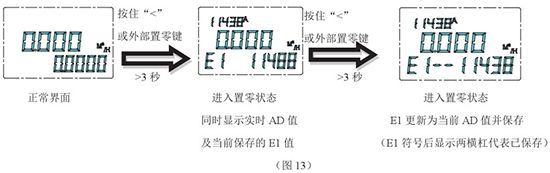

流量计操作:按住“<”或外部置零键三秒以上,
注:置零后,通过轻按“SET”键,返回到正常界面,或60S内不作任何操作后,自动返回测量状态。
3、累积流量清零
在正常工作显示模式状态下,同时按住“SET”键和“∧”键3秒即可,清零后,累积流量还未保存,需要保持不断电60S以上才会保存,故若请零误操作可马上断电,上电后即可自动恢复清零前的值。
4、参数操作
在正常状态下,按住“SET”键三秒后,进入参数设置模式,累积量左侧显示参数符号,右侧显示参数值,依次按“SET”键保存参数并显示下一参数符号;在参数设定模式,按住“SET”键三秒后,返回到PV/SV正常显示状态。
注意:仪表具有显示回复功能,当处于设定模式或参数设定模式达到60S内无任何按键动作时,则仪表自动返回到正常显示模式,本次所有修改的参数将不保存。
5、参数说明
1.流量系数C1
C1参数设置范围为0-59999,流量系数的设置方法,
标准器给出的累积流量标准值为Q标;
流量计的累积量读数为Q表;
按住“SET”键3秒时入参数设置状态,读出仪表当前的流量参数C1(旧);
按公式C1(新)=C1(旧)×Q标/Q表,计算出新的流量系数C1新;
然后将新的流量系数替代原有的流量系数C1(旧)。
2.介质密度P(单位:kg/m3)
当测量介质为液体时,介质密度的设置值默认无小数,即参数值为1267,则代表1267kg/m3;
当测量介质为气体或蒸汽时,介质密度的设置值默认3小数,即参数值为1267,则代表1.267kg/m3;
修改密度值将直接影响流量值,故在修改流量系数前,必须先确保密度参数设置无误。
3.传感器修正1(P1)、传感器修正2(P2)
此参数在出厂已设置为最佳值,一般不用在修改,当仪表零参数偏移过多时,可通过该参数设置,当进入该参数设置状态时,下排数字将显示当前传感器的AD码,P1越大,AD值越小,而P2越大,AD值越大,P1、P2值的大小,以AD码在10000至15000为最佳值。
注:修改P1、P2值必须在0流量的状态调整,且调整后须重新置零。
4.流量量程F
修改流量程F,不会改变显示值,但会影响到模拟输出值,0流量固定对应4mA,量程F对应20mA,F参数小数点位置参数Pi决定,累积流量的小数固定比瞬时流量多1位;
5.小信号切除Fo
Fo参数用来切除在介质未流动时还有微小流量时归零,如,量程F=2000kg,Fo=5时,则实际流量切除量2000×5%=100,即当实际流量小于100kg时,显示值强制处理为0kg。
6.滤波系数LP
LP参数可以平滑流量值,可提高流量的稳定性,设置范围:0-21;
7.参数锁LC
流量计设计有多级参数,可通过LC的设置查看不同级别的参数;
LC=1000:可以查看、修改一、二级参数;
LC=5000:可以查看、修改一、二、三级参数;
四级参数为工厂参数,密码请向生产商索取;
8.4mA输出DA码Ⅰ0
在参数设置状态下并处于该参数时,流量计将强制电流输出为4mA,可通过修改该值直到实际电流输出4mA;
9.20mA输出DA码Ⅱ
在参数设置状态下并处于该参数时,流量计将强制电流输出为20mA,可通过修改该值直到实际电流输出20mA;

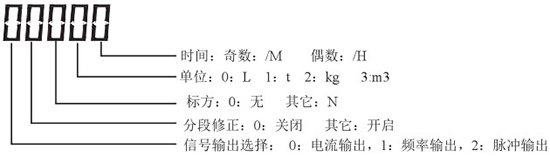

10.单位及功能开关EU
11.小数点及温压补偿Pi
A.Pi参数的十位数用来确定测量介质类型及补偿方式
Pi+位=0:无补偿方式(液体,密度由参数P决定)
Pi+位=1:压缩气体,温度和压力补偿。采用理想气体汽态方程补偿,须将参数P设置为标准密度。
Pi+位=2:饱和蒸汽,压力补偿。采用查表方式补偿。
Pi+位=3:饱和蒸汽,温度补偿。采用查表方式补偿。
Pi+位=4:过热蒸汽,温度和压力补偿。采用查表方式补偿。
Pi+位=5:压缩气体,不带温度和压力补偿,流量运算时直接取参数P为密度。
Pi+位=6:蒸汽,不带温度和压力补偿,流量运算时直接取参数P为密度。
Pi+位=其它值:无补偿方式(液体,密度由参数P决定,主界面显示温度、压力密度)
B.Pi参数的百位数用来确定测量压力单位(显示值固定为表压值)
Pi百位=0:MPa单位,默认小数点后三位
Pi百位=其它:KPa单位,默认小数点后两位
C.Pi参数的千位数用来确定测量温度单位
Pi千位=0:摄氏度℃,默认小数点后一位
Pi千位=其它值:华氏度℉,默认小数点后一位
注:选择华氏度时,只在显示上转换为华氏度,内部计算及通讯数据均使用摄氏度。
12.辅助参数显示d0
累积量尾数:可用于校验时可得到更高的精度,如当累积量为123.2345kg,累积量尾数为3212时,则代表当前累积值为:123.23453212kg。
13.温度修正值OS
当流量计带有温度补偿功能,仪表将显示所测量的介质温度,当显示值与实际温度有偏差时,可通过修改OS进行修正;
OS参数设置范围为500~1500,当显示值比实际温度值偏大3.0度时,则OS=970,若是偏大3度,则OS=1030;若不修正,则OS=1000;
14.压力下限FL及压力上限FH
当流量计带有压力补偿时,用于设置压力变送器输出4~20mA对应的压力,一般设置相对压力值(表压)。
15.设计温度t0及压力P0(绝对压力)
当选择压缩气体补偿方式,需要提供介质初始压力及温度,一般t0=25.0℃,P0=101(即101KPa)

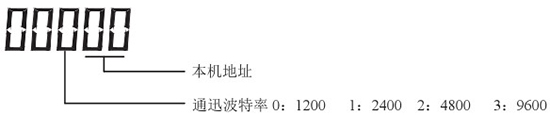

16.通讯参数UA
17.分段修正系统1C~9C
当需要更高的流量精度,可对流量进行分段修正;
修正方法:实际流量系数=C1×(*C)/1000;
如:在20%的量程时的流量与实际流量偏大5%时,则2C=1000-1000*5%=950;
在40%的量程时的流量与实际流量偏小在4.3%时,则2C=1000+1000*4.3%=1043;
18.零点值E1
E1为置零时的保存值,该值可手动修改。
19.压力校准值Po、PF
Po为压力零点值,PF为压力满量程值,该值可手动修改,也可长按“<”键3S直接校准。
20.温度校准值tF
tF为200Ω输入的校准值,该值可手动修改,也可长按“<”键3S直接校准。
