液氧流量计如何检测

点击次数:211 发布时间:2021-09-29 02:49:37
每台液氧流量计出厂时均经过严格的检定,但在使用中因环境的变化,安装条件的差异,尤其是在被测介质与原检定介质相差甚大的条件下,液氧流量计在计量过程中会出现相应的示值误差,需要对其进行重新检定。用户在对液氧流量计进行检定时可按以下两种方法进行:
1.液氧流量计实流检定
液氧流量计在检定过程中可参照速度液氧流量计检定规程进行,动态流量检定和总量检定。如果在检定过程中,液氧流量计出现误差,参照《仪表误差修正方法》中的方法和步骤。
2.干式检定,即采用砝码挂重法

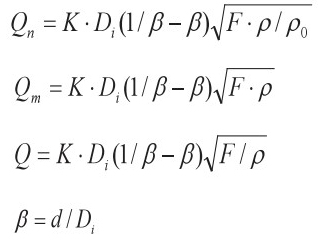

在采用干式法检定时,首先根据以下公式计算出各流量点作用于阻流件(靶)上的力F
式中:Qm--质量瞬时流量(kg/h);Qn--标准状态体积瞬时流量(Nm3/h);Q--体积瞬时流量(m3/h);
K--流量系数;Di--液氧流量计内径(mm);F--介质作用于阻流件(靶)上的力(Kg);
ρ--被测介质的工况密度(Kg/m3);ρo--标准状态下的介质密度(Kg/m3);
β--靶径比;d--阻流件(靶)直径;
上式中系数K由生产厂家提供,用户可利用公式依次计算出仪表流量范围内瞬时流量Q与介质作用于阻流件上的力F间相对应的关系值,从而对仪表进行标定。挂砝码方法:
a.首先将液氧流量计垂直固定住不动(相当重要),将液氧流量计靶片受力面向上保证靶片水平;
b.在保持液氧流量计静止状态下清零,用细绳子拴住所计算出的砝码重量挂在靶片的中心点上,砝码垂直于靶片中心点下。这时观看表头瞬时流量值(环境不得有振动及风),并记录下,再根据所算出的标准瞬时流量值进行流量系数修正,方法见《仪表误差修正方法》。
c.周期检定的液氧流量计可向厂家查询出厂挂砝码记录。
d.满量程的100%、75%、50%、35%、10%挂重三个点或五个点就可知液氧流量计线性与测量范围。
e.此砝码挂重法用于带温压补偿式液氧流量计时应配合压力计和电阻箱方可进行。
