沥青流量计

沥青流量计产品概述

LC系列椭圆齿轮流量计是容积式流量计的一种，特别适合于测量重油、柴油、汽油、润滑油、聚乙烯醇、树脂等粘度较高的介质的流量，所以齿轮流量计也被称油表，可选用机械显示表头和电子显示表头两种计数机构，表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。椭圆齿轮流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段,该系列流量计主要应用于石油、化工、油脂制品等行业。

沥青流量计产品特点

1、LC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。

2、LC-E型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量

3、LC-B型不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量

沥青流量计主要技术参数

1、本安防爆: ExiaⅡCTSdⅡBT4

2、连接方式:法兰连接:DN10～DN200

3、安装方式:水平、垂直

4、口径系列: DN10，15，20，25，40，50，80，100

5、压力损失: ≤0.1MPa

6、精度等级:普通型0.5级，高精度0.2级

7、介质压力:普通型1.6MPa,高压型3.2MPa

8、粘度范围:普通型:0.6～200mpa.s，高粘度200～1000mpa.s

9、介质温度:普通型＜120℃，高压型＜200℃

10、表体材质:铸铁、铸钢、不锈钢等

11、转动部件:铝合金、不锈钢等

沥青流量计结构与原理

1、结构

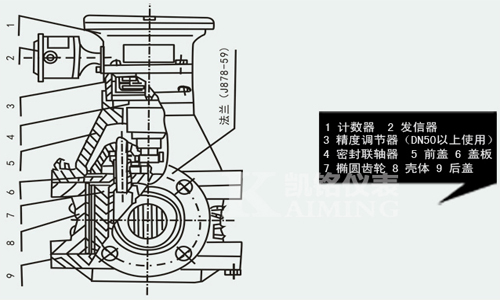

LC系列椭圆齿轮流量计由流量变送器和计数机构组成，变送器与计数机构之间加装散热器，则构成高温型流量计。1、计数器；2发信器；3、精度调节器（DN50以上使用）；4、密封联轴器；5、前盖；6、盖板；7、椭圆齿轮；8、壳体；9、后盖。

沥青流量计原理

椭圆齿轮流量计测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动，把轮A和壳体间的半月形容积内的介质排至出口，并带动轮B作逆时针方向转动，这时A为主动轮，B为从动轮，在(b)上所示为中间位置，A和B均为主动轮；而在（c）上所示位置，P1和P2作用在A轮上的合力矩为零，作用在B轮上的合力矩使B轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时B为主动轮，A为从动轮，与(a)上所示情况刚好相反。如此往复循环，轮A和轮B互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口。显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积。所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过齿轮流量计的体积流量Q为：Q=4nν0

式中：n-椭圆齿轮的旋转频率(转/秒)；ν0-半月形部分的容积(贝)．

这样，在齿轮流量计的半月形容积ν0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。


沥青流量计流量范围表
