甲苯流量计

产品名称:甲苯流量计

产品型号:KM-LWGY

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:甲苯流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。

LWGY 型涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。与定量控制仪配套使用,可以对液体加料进行高精度定量控制。广泛用于石油、化工、冶金、科研等领域的计量。控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业:涡轮流量计还可与控制室中的二次仪表相连,实现积算、传输、通讯和控制功能。


甲苯流量计测量原理

涡轮流量计适合于测量粘度低的液体,具有精度高、可承受的工作压力大等特点。广泛用于石油化工、冶金、科研等领域,也可用于食品行业和液压系统上。前置放大器分一般型和防爆型,流量计有普通型和耐磨型,其中耐磨型除轴承和轴采用硬质合金( 25mm 口径以下轴承采用红刚玉)外,并设计成对叶轮有适当的反推力,使之更适合于测量汽油等润滑性能较差的液体。
传感器有普通型、高精度型和耐磨型 ( 硬制合金 ) 等多种形式。放大器有普通型和隔爆型两种,该传感器还可与 LRT-I 型现场流量积算表配套使用 ( 锂电池供电, 1 年更换电池 ) 。
LWGY 型涡轮流量传感器是一种精密流量测量仪表,适用于测量低粘度的介质,如水、柴油、汽油等。与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

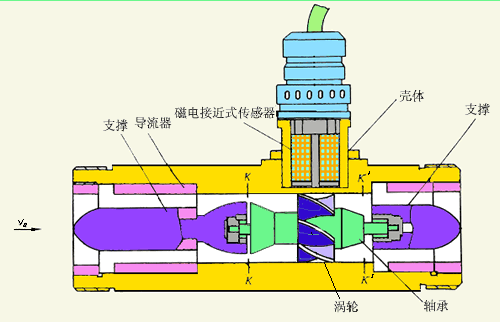

甲苯流量计工作原理图


甲苯流量计技术参数

执行标准:涡轮流量传感器(JB/T9246-1999)
仪表口径(mm)及连接方式:4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
精度等级:±1%R、±0.5%R、±0.2%R(需特制)
量程比:1:10;1:15;1:20
传感器材质:304不锈钢、316(L)不锈钢等
使用条件:介质温度:-20℃~+120℃;环境温度:-20℃~+60℃;相对湿度:5%~90%;大气压力:86Kpa~106Kpa
信号输出功能:脉冲信号、4~20mA信号
通讯输出功能:RS485通讯、HART协议等
工作电源:外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等;内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
信号线接口:基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5
防爆等级:ExiaIICT4或ExdIIBT6
防护等级:IP65或更高(可订制)

甲苯流量计分类及特点

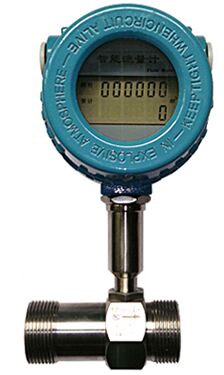

1.仪表名称:LWY型现场显示甲苯流量计
  功能特点:中文液晶显示瞬时流量、累计流量、频率、密度、信号切除等,有3.6V和DC24V两种供电选择
LWY型现场显示甲苯流量计
2.仪表名称:LWYC型现场显示带电流输出甲苯流量计
  功能特点:可显示瞬时流量、瞬时电流值、流量上限、流量下限等参数,DC24V供电
LWYC型现场显示带电流输出甲苯流量计

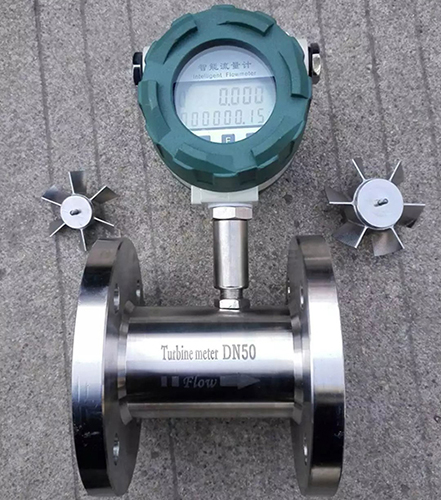

3.仪表名称:LWGB型甲苯流量计
  功能特点:可输出4-20mA电流信号,DC24V供电
LWGB型甲苯流量计
4.仪表名称:LWGY型涡轮传感器
  功能特点:DC12-36V供电,本身不显示数据需要和显示器配合显示
LWGY型涡轮传感器

甲苯流量计流量范围及压力选型表


甲苯流量计流量及压力选型表

甲苯流量计选型

甲苯流量计正确选型才能保证甲苯流量计更好的使用。选用什么种类的甲苯流量计应根据被测流体介质的物理性质和化学性质来决定?使涡轮流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求.
1、精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡轮流量计
2、可测量的介质
测量介质流速、仪表量程与口径 测量一般的介质时,涡轮流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。

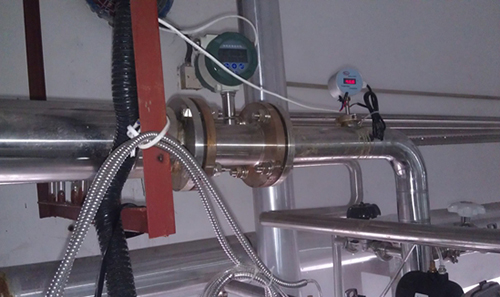

甲苯流量计安装

1、为了确保涡轮流量计的测量准确,必须正确地选择安装位置和方法
2、对直管段的要求:流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要一致。 流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。
3、对配管的要求:流量计安装点的上下游配管的内径与流量计内径相同。
4、对旁通管的要求:为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。
5、对外部环境的要求:流量计最好安装在室内,必须要安装在室外时,一定要采用防晒、防雨.防雷措施,以免影响使用寿命。
6、对介质中含有杂质的要求:为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。
7、安装场所:流量计应安装在便于维修,无强电磁干扰与热辐射的场所
8、对安装焊接的要求:用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接! 安装流量计前应严格清除管道中焊渣等脏物,最好用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时,法兰间的密封垫片不能凹入管道内。
9、流量计接地的要求:流量计应可靠接地,不能与强电系统地线共用。
10、对于防爆型产品的要求:为了仪表安全正常使用,应复核防爆型流量计的使用环境是否与用户防爆要求规定相符,且安装使用过程中,应严格遵守国家防爆型产品使用要求,用户不得自行更改防爆系统的连接方式,不得随意打开仪表。 选型在规定的流量范围内,防止超速运行,以保证获得理想准确度和保证正常使用寿命。 安装流量计前应清理管道内杂物:碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。 流量计投运时应缓慢地先开启前阀门,后开启后阀门,防止瞬间气流冲击而损害涡轮。 加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2-3次。由于试压、吹扫管道或排气造成涡轮超速运转,以及涡轮在反向流中运转都会可能使流量计损坏。 流量计运行时不允许随意打开前.后盖,更动内部有关参数,否则将影响流量计的正常运行。 小心安装垫片,确保没有突出物进入管道,以防止干扰正常的流量测量。 流量计在标定时要在流量计取压口上采集压力。
甲苯流量计安装注意事项
