矿浆流量计安装与维护
矿浆流量计安装要求
①流向

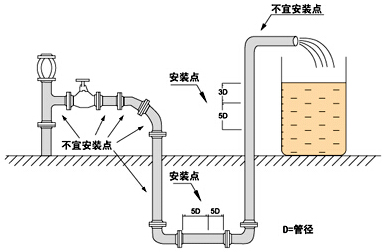

多数矿浆流量计可设置为自动检测正反流向，传感器壳体上的流向箭头为制造商规定的正流向。一般地，用户在安装矿浆流量计时，应使该流向箭头同现场工艺流向保持一致。下图为矿浆流量计安装时的优先选用位置。
②矿浆流量计安装方向与传感器电极的安装片位传感器可以水平、垂直安装。
传感器在水平安装时应使电极处于水平位置，这样，一旦介质中含有气泡或者沉淀物质时，气泡不会吸附在电极附近，造成转换器信号端开路，沉淀物质也不会覆盖电极，造成零漂等。
③液体应始终充满管道
◆管路结构应保证矿浆流量计测量管中始终充满液体。
◆对于含有固体颗粒的液体或浆液建议垂直安装矿浆流量计，既可防止被测介质相分离，又可使传感器衬里磨损比较均匀，杂质不会在测量管底部产生沉淀。
◆必须保证流向自下而上，可确保创拿起测量管内始终充满介质。
④不能在泵的抽吸测安装矿浆流量计。
⑤对于长管道，一般在矿浆流量计下游安装控制阀。
⑥开口排放的管道，应将矿浆流量计安装在底端(管道的较低处)。
⑦对管道落差超过5米的地方，应在矿浆流量计下游安装空气阀。
⑧避免有附带气体引起的测量误差以及由真空引起的对衬里的损坏。
⑨管道中应无气泡
管路设计应确保液体中不会分离出气体。矿浆流量计应安装在阀的上游。因为由于阀的作用，管道中压力会降低，从而产生气泡。同时也应在低区段安装矿浆流量计，以减少流体中夹带气泡对测量的影响。
⑩液体导电率
不要把矿浆流量计安装在液体电导率极不均匀的地方。在矿浆流量计上游有化学物质注入容易导致液体电导率不均匀，从而对矿浆流量计流量指示产生严重干扰。在这种情况下建议在矿浆流量计下游注入化学物质；如果必须从矿浆流量计上游注入化学物质，则必须保证上游直管段最少有30倍管径，保证液体充分混合。
11接地
因为矿浆流量计的感应信号电压很小，容易受外界噪声或其它电磁信号的影响，所以矿浆流量计在许多场合需接地，其作用是通过流量计外壳接地形成一个屏蔽外界干扰的内部空间，从而提高测量准确度。
12现场安装
采用螺栓将传感器上的法兰与管道上的法兰连接，紧固仪表的螺栓、螺母，其螺纹应完整无损，润滑良好；同时配合使用平垫和弹簧垫片。应依据法兰尺寸和力矩大小采用力矩扳手紧固螺栓。在日常使用中要定期拧紧螺栓，防止螺栓松动。
矿浆流量计使用注意事项
①矿浆流量计安装位置
◆矿浆流量计应安装在干燥通风处，通常应避免安装在易积水的地方。
◆矿浆流量计应尽量避免日晒雨淋，露天安装时，应有遮挡雨水和防晒设施。环境温度在-20C~+60C之间。
◆矿浆流量计应避免安装在温度变化很大的场所和受到设备的高温辐射，若必须安装时，须有隔热通风的措施。
◆矿浆流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风及防腐措施。
◆矿浆流量计安装场所尽可能避免强烈震动，如管道振动大，在电磁流量计两边应有固定管道的支架。
◆具有IP68(水下3米)防护等级的矿浆流量计传感器部分可以放置在水中；防护等级为IP65的矿浆流量计不可浸入水中。
②避免磁场干扰
矿浆流量计不要安装在容易引起电磁干扰的电动机、变压器或其他动力电源附近。矿浆流量计不要安装在变频器附近或从变频器配电柜取电，避免干扰。
③直管段长度
为确保流量计测量精度，建议应保证传感器上游管段长度至少应为5倍管径(5D)，下游直管段长度至少应为3倍管径(3D)。
④维修空间
为了安装、维护、保养方便，在矿浆流量计周围需有充裕的安装空间。
⑤对工艺上不允许流量中断的管道
在安装矿浆流量计时应加设旁路通管和清洗口，如图所示，这种装置可在流量计退出使用的情况下，保证设备系统连续工作。
⑥矿浆流量计的支撑
不要孤立的安装矿浆流量计在自由震动的管道上，应该使用一个安装底座来固定测量管。当矿浆流量计需在地下安装时，进、出两端管道均应设置支撑物， 并在流量计上方安装金属防护板。
一. 矿浆流量计的保养及日常维护：
矿浆流量计仅需对仪表作周期性直观检查，检查仪表周围环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查仪表附近有否新装强电磁场设备或有新装电线横跨仪表。若是测量介质容易沾污电极或在测量管壁内沉淀、结垢、应定期作清垢、清洗。
二．矿浆流量计故障查找：
矿浆流量计开始投运或正常投运一段时间后发现仪表工作不正常，应首先检查流量计外部情况，如电源是否良好、管道是否泄露或处于非满管状态、管道内是否有气泡、信号电缆是否损坏、转换器输出信号（即后位仪表输入回路）是否开路。切记盲目拆修流量计。
1. 矿浆流量计传感器检查
测试设备：500MΩ绝缘电阻测试仪一台，万用表一只。
矿浆流量计测试步骤：
（1）在管道充满介质的情况下，用万用表测量接线端子A、B与C之间的电阻值，A-C、B-C之间的阻值应大至相等。若差异在1倍以上，可能是电极出现渗漏、测量管外壁或接线盒内有冷凝水吸附。
（2） 在衬里干燥情况下，用MΩ;表测A-C、B-C之间的绝缘电阻（应大于200MΩ;）。再用万用表测量端子A、B与测量管内二只电极的电阻（应呈短路连通状态）。若绝缘电阻很小，说明电极渗漏，应将整套流量计返厂维修。若绝缘有所下降但仍有50MΩ以上且步骤（1）的检查结果正常，则可能是测量管外壁受潮，可用热风机对外壳内部进行烘干。
（3） 用万用表测量X、Y之间的电阻，若超过200Ω，则励磁线圈及其引出线可能开路或接触不良。拆下端子板检查。
（4） 检查X、Y与C之间的绝缘电阻，应在200MΩ以上，若有所下降，用热风对外壳内部进行烘干处理。实际运行时，线圈绝缘性下降将导致测量误差增大、仪表输出信号不稳定。
（5） 如判定传感器有故障，请与电磁流量计生产厂家联系，一般现场无法解决，需到厂家维修。
2. 矿浆流量计转换器检查
如判定是转换器故障，经检查外部原因没问题的情况下，请与矿浆流量计生产厂家联系，厂家一般会采取更换线路板的方式解决。
三．矿浆流量计注意事项：
1．尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响传感器的工作磁场和流量信号。
2．应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～+60℃，相对湿度小于85%。
3．流量计周围应有充裕的空间，便于安装和维护。
四．矿浆流量计安装要求：
矿浆流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：
a. 增加前后直管段的长度
b. 采用一个流量稳定器
c. 减少测量点的截面。
五．矿浆流量计对外部环境的要求
1．流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。
2．流量计最好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。
3．流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施
4．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。
5．流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
