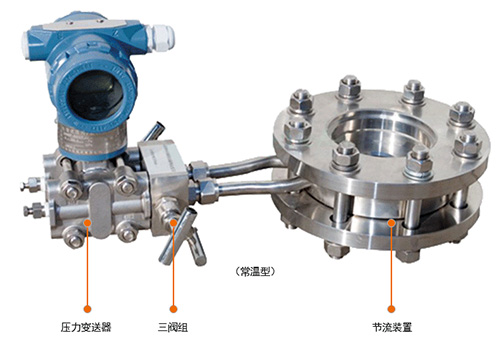

法兰孔板流量计

孔板流量计用途很广，历史非常悠久，结构非常简单，无可动部件、长期使用稳定性非常可靠，精度极高等特点。有丰富的设计制造和应用经验，标准化程度高，线性好，可不必进行实流标定。该产品在蒸汽锅炉房、石油机械、化工厂、钢铁冶金、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。孔板流量计有可靠的实验数据和完善的国际、国家标准GB2624-93。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的74%-83%之间。

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

1、公称通径：DN20至DN1000

2、依据国家标准GB/T2624-93进行设计制造

3、依据国家检定规程JJG 640-94进行出厂检定

4、基本精度：±0.4999%、±0.9888%、±1.52%

5、流量范围：≥1:15

6、公称压力：0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

7、被测介质：饱和蒸气、过热蒸气、水（污水流量计）、空气、天然气、其它混合介质

8、被测介质温度：-10℃~+450℃

9、供电电源：智能流量积算仪220VAC，流量变送器24VDC（由积算仪供电），

10、输出信号：4-20mA DC或RS485通讯

11、防爆性能：本安型ibIICT5

▲可水平、垂直安装，应保证管内充满液体。

▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。

▲直管段长度要求及节流装置安装应符合GB/T26224-93有关规定。

订货时请详细提供以下数据：

（1）被测介质名称

（2）最大、常用、最小流量。

（3）工作压力、工作温度

（4）介质密度、粘度（水，蒸汽，常用气体可以不提供）

（5）管道材质、内径、外径
