孔板流量计安装示意图

点击次数:6012 发布时间:2021-03-19 06:48:51
孔板流量计安装
节流装置安装的正确与否直接影响其对流量测量的精确程度,因此掌握节流装置正确安装是非常重要的。
1.1基本要求:
1.1.1流体必须充满测量管道,并且连续不断的流过节流件,不能适用于脉动流和临界的流量测量。
1.1.2流体在物理上和热力学上必须为均匀的单相流体;流体流经节流装置时不得发生相变;流束必须与管道平行,不得有旋转流。
1.1.3对于新设管路系统,必须先经扫线后再安装节流装置,以防管内杂物堵塞或损伤节流装置。
1.1.4安装前应仔细核对节流装置的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接,标有“—”的一端应与流体下游管段联接。
1.1.5节流装置的中心线应当与管道中心线同轴。
1.2对管道的要求:
1.2.1管道垂直度:节流件上游端面与管道轴线的垂直度不大于1°。
当节流件的轴线与上下游侧管道轴线之间距离e满足下式时,流出系数C无附加不确定度。
如果上式不能满足,而满足下式时,流出系数C的不确定度应算术相加±3%
1.2.2节流装置前后应配有一段测量管,至少保持前10D、后5D的等径直管段,以保证测量精度(经典文丘里管前2~5D、后1~3D)。详见:GB/T2624-2006流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量或计算数据表提供相关数据。

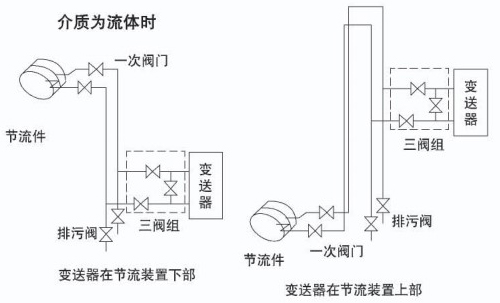

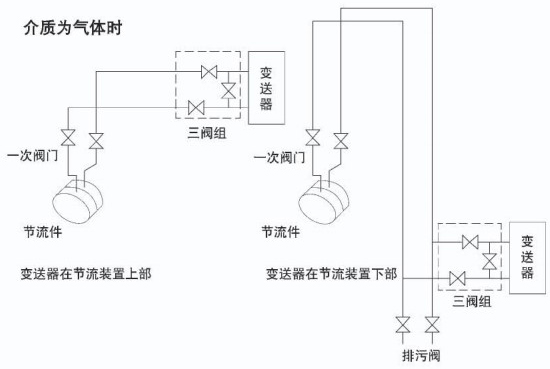

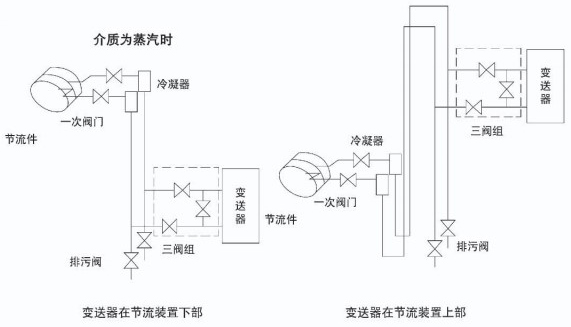

1.2.3节流装置安装在垂直管道上时,下端取压口要与上端取压口在同一水平面上。节流装置安装在水平管道上时(包括斜管道),取压口位置的选择取决于被测介质的特性,见图示:
组件出厂时,取压口、导压管均设在二螺丝栓孔中间。现场法兰焊接时应注意螺孔及取压口相对位置。
1.2.4在节流件前后若需安装阀门,*好选闸阀且在运行中全开;调节阀则应在下游5D之后的管路中。

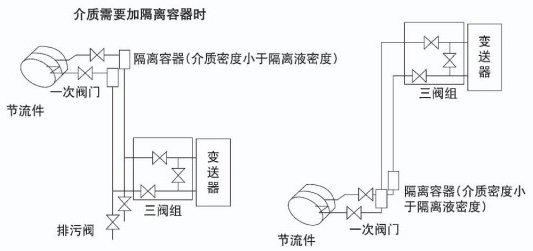

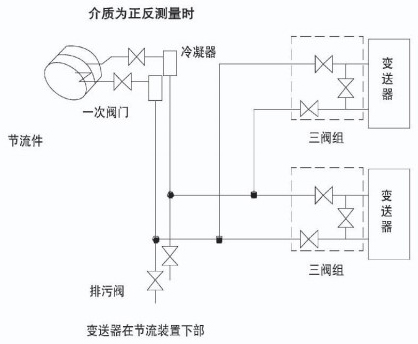

孔板流量计安装附图
