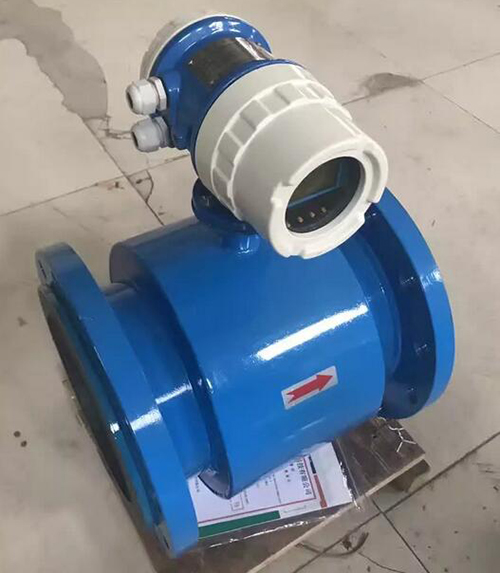

酸溶液流量计,智能分体式酸液电磁流量计
点击次数:1594 发布时间:2019-02-21 03:01:00
酸溶液流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。
酸溶液流量计的优点
主要体现在以下几个方面:
⑴压力损失相对较小。电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件,当流体通过流量计时不会引起任何附加的压力损失,流量计的阻力仅是同一长度管道的沿程阻力,是流量计中运行能耗最低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管,因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、煤水浆、矿浆、泥浆和污水等;电磁流量计易于选择与流体接触件的材料品种,可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量,实际上不受流体密度、粘度、温度、压力和电导率(只要在该仪表的要求的临界值以上)变化明显的影响,因此,电磁流量计经水标定后,可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20:1~100:1,甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比,而与轴对称分布下的流动状态(层流或紊流)无关。
⑸口径范围宽,从几个毫米一直到几米。
⑹电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
酸溶液流量计测量原理
1)概述
依据:
据法拉第电磁感应定律,测量管道内的流动的导电液体(等效于许多连续的导电薄圆盘)做垂直于磁场的运动,产生感应电动势,电势大小与流量相关。
磁场:
恒定磁场:适于测量时不易产生极化现象的非电解液;
交变磁场:工业用的大部分形式(可减小极化现象)。
根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势E,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,如果B,L,u三者互相垂直,则E = BLu
2)测量模型
感应电势的方向由右手定则确定,大小由下式决定:
酸溶液流量计选用及安装要求
被测流体必须是导电液体。不能测气体、蒸汽、石油制品、甘油、酒精及纯净水等;
量程的选择:常用流量最好超过满量程的50%。常用流速为2~4m/s最合适;
压力的选择:使用压力必须低于电磁流量计额定工作压力,一般不超过16×105Pa;
温度的选择。被测介质温度不能超过村里材料的容许使用温度,一般≤200°C。

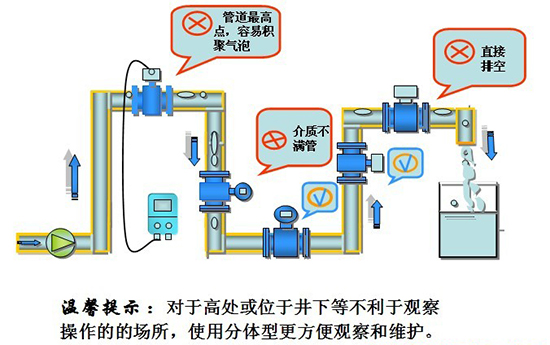

酸溶液流量计安装注意事项
推荐垂直安装,且被测流体是自下而上流动。也可水平安装,但要使两电极在同一水平面上,要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点,不要连接在电机或上、下管道上。(因信号较弱,满量程时只有几毫伏,且流量很小时,只有几微伏,外界稍有干扰就会影响测量精度。)
安装地点要远离一切磁源。(如大功率电机、变压器等)
流量计前必须有10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。
使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
