分体式与一体式污水流量计如何接线图解

点击次数:5582 发布时间:2021-03-05 06:57:18
接线端子示意图及端子定义
污水流量计方型转换器接线端子示意图
污水流量计圆型转换器的接线端子示意图

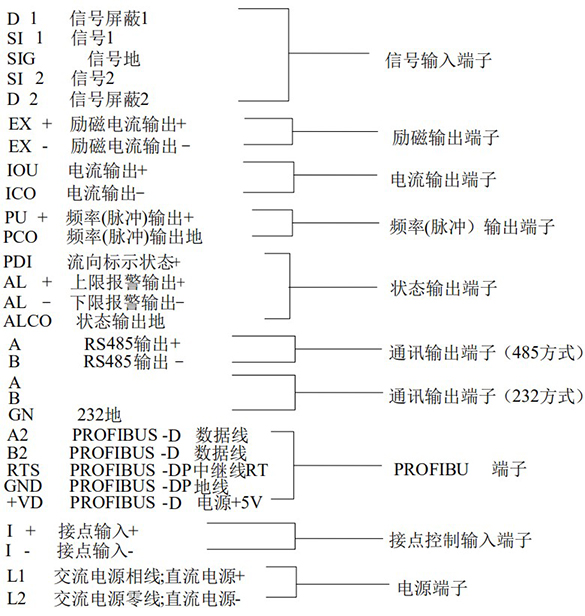

方型转换器接线端子功能定义,见图 3-3a
污水流量计方型转换器接线端子功能定义图

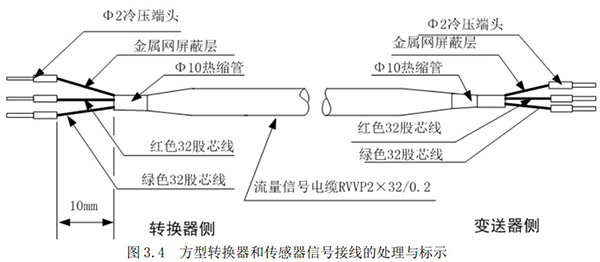

方型转换器与传感器信号接线的处理与标示,见图 3.4
污水流量计方型转换器与传感器信号接线的处理图
注:
转换器侧:
红、绿芯线分别接到方形转换器的 SIG1 和 SIG2 端子;
金属网屏蔽层接到方形转换器的 SIG GND 端子变送器侧:
红、绿芯线分别接到变送器的 SIG1 和 SIG2 端子;
金属网屏蔽层接到变送器的 SIG GND 端子。
对于流量信号电缆,只要能够正确接线,应尽量少剥屏蔽层。

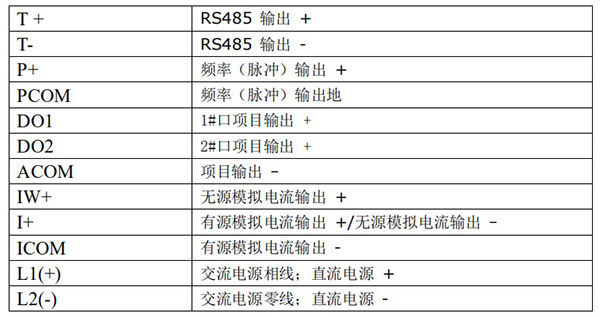

圆型转换器接线端子功能定义,见图 3-3b

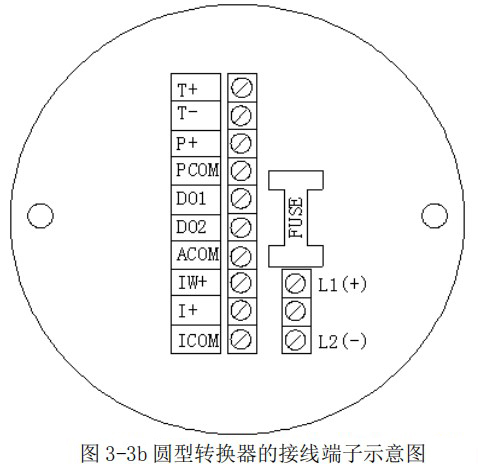

污水流量计圆型转换器接线端子功能定义图
电气接线
为保证出线套的密封可靠,接线时应采用圆截面电缆。

接线要求
所有接线应在切断供电电源后进行。
在确认电缆型号后,按规定进行接线,接线应正确、牢靠。
按正确程序将电缆穿进出线套:*先松开出线套压紧螺母,拿掉堵板。依次给电缆套上压紧螺母、橡胶圈,再将电缆穿出线套。接线完成后理顺电缆,并旋紧压紧螺母使橡胶圈紧压电缆。
电缆剥线时,注意不要损伤应予保留的绝缘层。对流量信号芯线,只要可以接线,就尽量少剥屏蔽层。对 STT3200 电缆,两同轴电缆的内层屏蔽泄漏线绞合后,应套上绝缘套管,然后再接至 SGND 端。对黑色半导体层应从根部切除,以免影响其他接线。
