关于污水流量计的工作原理及组成部分介绍

点击次数: 发布时间:2020-08-10
一、污水流量计的组成部分
污水流量计主要由两部分组成: 流量传感器和信号变送器,如图2 所示。传感器上的励磁线圈接受变送器传输来的励磁电流产生磁场,输出感应电动势信号; 信号变送器则将感应电动势信号转换为流量信号或模拟量信号送至控制系统。污水流量计按组成方式分为一体式和分体式。
在污水流量计内部,有一个产生磁场的电磁线圈和捕捉电动势(电压)的电极。由此,虽然污水流量计的流量管内可能看起来没有任何东西,但可以测量流量。

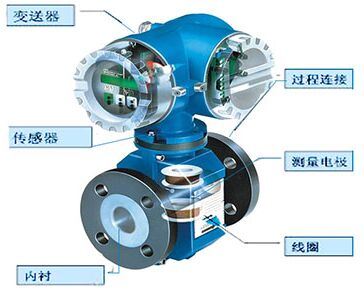

污水流量计结构图

二、污水流量计的工作原理
流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B,测量管内径 d 与平均流速的乘积、电动势 E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
式中: E---------为电极间的信号电压(v)
 B---------磁通密度(T)
 d---------测量管内径(m)
V --------平均流速(m/s)
 K---------常数
由于 K 为常数,励磁电流是恒流的,故 B 也是常数,则由(1-1)式可知,体积流量 Q 与信号电压 E 成正比,即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此,只要测量出 E 就可确定流量 Q,这就是电磁流量计的基本工作原理。

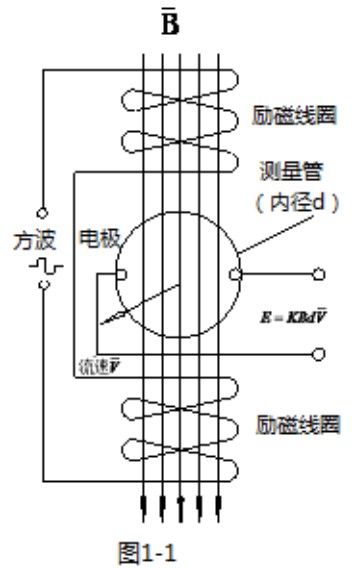

污水流量计工作原理图
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。
三、电导率
使用污水流量计时有一个重点。由于污水流量计是基于电磁感应定律的,所以导电液体是唯一可以检测流量的液体。是否是导电液体取决于导电性。那么,什么是电导率?
导电率通常是表示电流容易流动的值。相反的数值是电阻率,表示电流难以通过的程度。对于单位,主要使用S / cm(西门子每厘米)。为了确定电力的流通方式,1厘米2的电极相距1厘米。使用100200μS/ cm的自来水,500μS/ cm以上的矿泉水和0.1μS/ cm以下的纯水作为样品,可以提供实测电导率的例子。
为了计算电导率,必须适当计算诸如电极面积和电极之间的距离等条件。因此,计算起来相当困难。作为确定电导率的一般方法,可以使用电导率仪来执行此测量。
