化工污水流量计

化工污水流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:JWS229403H**

化工污水流量计产品概述
电磁流量计是高精度、高可靠流量仪表,采用法拉*电磁感应定律设计而成,传感器主要组成部分是:测量管、电*、励磁线圈、铁芯与磁轭壳体。流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

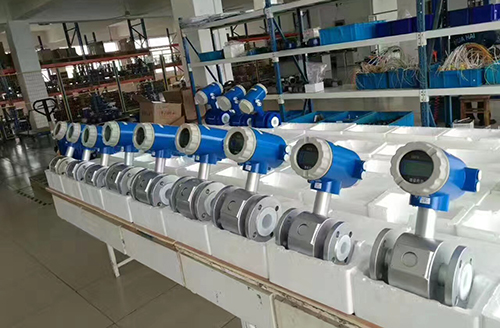

化工污水流量计产品图


化工污水流量计产品特点
1、传感器*重要的部件-线圈作*优化的设计,并通过*严格的实流试验,切实保证产品的测量精度
2、信号电*作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
3、线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
4、传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的*主要的生产工艺),特别是安装线圈后的*后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
5、采用接地电*结构,形成一个平衡电*平面,保证整个测量平均速度的过程都被限制在平衡电*平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果
6、采用定制的双层屏蔽电缆
7、可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
8、特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
9、采用16位嵌入式微处理器,运算速度快,精度高
10、全数字处理,抗干扰能力强,测量可靠,精度高
11、超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
12、用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
13、高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
14、菜单操作,使用方便,操作简单,易学易懂
15、双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
16、具有自检与自诊断功能,并在屏幕上显示
17、独特的防雷设计

化工污水流量计的工作原理
电磁流量计的工作原理是基于法拉*电磁感应定律。在测量管内的导电介质相当于法拉*试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电*测量产生的感应电压。
化工污水流量计结构图
在结构上由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上,它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号,并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方,它将传感器送来的流量信号进行放大,并转换成流量信号成正比的标准电信号输出,以进行显示,累积和调节控制。
电磁流量计的基本原理
1、测量原理
根据法拉*电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势e,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,如果B, L,u三者互相垂直,则
e=Blu
与此相仿.在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关.这就是电磁流量计的测量原理.
化工污水流量计工作原理图
需要说明的是,要使式严格成立,必须使测量条件满足下列假定:
①磁场是均匀分布的恒定磁场;
②被测流体的流速轴对称分布;
③被测液体是非磁性的;
④被测液体的电导率均匀且各向同性。
原理简图
1-磁*;2-电*;3-管道

化工污水流量计技术参数
1、执行标准:JB/T 9248-1999;
2、公称通径:15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000;
3、*高流速:15m/s;
4、精确度:DNl5-DN600 示值的±0.3%(流速≥1m/s);±3mm/s(流速<1m/s),DN700-DN3000 示值的±0.5%(流速≥0.8m/s);±4mm/s(流速<0.8m/s);
5、流体电导率:≥5uS/cm;
6、公称压力:DNl5~DN150 4.0MPa,DNl5~DN600 1.6MPa,DN200~DN1000 1.0MPa,DN700~DN3000 0.6MPa,特殊订货 6.3、10MPa;
7、环境温度:传感器 -25℃- 60℃,转换器及一体型 -10℃- 60℃;
8、衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA;
9、*高流体温度一体型:70℃;
*高流体温度分离型:聚氯丁橡胶衬里 80℃;120℃(订货时注明),聚氨酯衬里 80℃,聚四氟乙烯衬里 100℃;150℃(订货时注明),聚全氟乙丙烯(F46) 100℃;150℃(订货时注明),加网PFA 100℃;150℃(订货时注明);
10、信号电*和接地电*材料:不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨;
11、电*刀机构:DN300-DN3000;
12、连接法兰材料:碳钢;
13、接地法兰材料:不锈钢1Crl8Ni9Ti;
14、进口保护法兰材料:DN65-DNl50 不锈钢1Crl8Ni9Ti,DN200~DNl600 碳钢十不锈钢1Crl8Ni9Ti;
15、外壳防护:DNl5~DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68,其他传感器、一体型流量计和分离型转换器 IP65;
16、间距(分离型):转换器距离传感器一般不超过100m;

化工污水流量计的主要优点如下:
1)传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗*低的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电*,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4)输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以流量计的量程范围*宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5)无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6)工业用电磁流量计的口径范围*宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为流量计的应用和发展奠定了基础。
电磁流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前电磁流量计还无能为力。
3)普通工业用流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4)易受外界电磁干扰的影响。

化工污水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

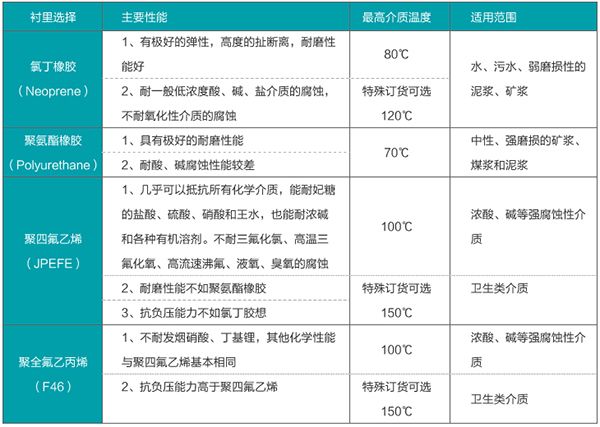

化工污水流量计衬里材料选型表

化工污水流量计电*的选择
应根据被测流体的腐蚀性来选择电*的材料,请查有关手册,对于特殊流体应作腐蚀性试验
化工污水流量计电*材料选型表

化工污水流量计安装地点的选择
为了使电磁流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议
电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。
水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电*的影响,电*轴向保持水平为好。垂直安装时,流体应自下而上流动。
传感器不能安装在管道的*高位置,这个位置容易积聚气泡。
确保满管安装
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。   如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口
为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥20 D , 出口直管段≥7D(D为传感器公称口径)。
化工污水流量计安装方法图
