热水流量计

产品名称:热水流量计

产品型号:KMLDE

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:热水流量计根据转换器与传感器的装配形式可分为一体式电磁流量计和分体式电磁流量计二种结构。

热水流量计产品概述

热水流量计按安装方式分为管道式流量计和插入式电磁流量计两种类型。两种型式均由传感器和智能信号转换器组成;根据转换器与传感器的装配形式可分为一体式电磁流量计和分体式电磁流量计二种结构。一体式电磁流量计:转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。分体式电磁流量计:转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境状况较差的现场,如地井里,高温旁,人员不便到达的地方。管道式一般适用于中小口径的测量,特殊情况可定制,插入式一般适用于较大口径管道流量的测量。


热水流量计产品特点

1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损,直管段要求较低。
3、电磁流量传感器可带接地电极,实现仪表良好接地。
4、电磁流量传感器采用先进加工工艺,使仪表具有良好的抗负压能力。
5、全数字量处理,抗干扰能力强,测量可靠,精确度高。
6、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。
7、具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。
8、仪表系统测量精度高,使用范围宽,不是可用于污水、水泥浆液矿浆液等的测量,还可用于强酸、强碱液体流量的测量。
9、转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。


热水流量计的主要技术数据

1、公称通径:DN6-2200mm
2、公称压力:0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度:±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃
6、环境温度:-25℃~+60℃
7、环境湿度:5~100%RH(相对湿度)
8、介质电导率:大于20μS/cm
9、安装:一体型、分体型
10、外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作
)转换器IP65
11、电极结构:三电极结构、刮刀电极结构
12、被测介质最高温度:氯丁橡胶衬里最高80℃,聚氨脂衬里最高80℃,聚四氟乙烯衬里最高180℃, 耐高温橡胶衬里最高120℃
13、传感器输出信号:0-0.2mVp-p至0-2mVp-p
14、电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊
15、防爆标志:ExmⅡT4,ExmdⅡBT4


热水流量计工作原理

流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
热水流量计工作原理公式
式中: E---------为电极间的信号电压(v)
       B---------磁通密度(T)
       d---------测量管内径(m)
         --------平均流速(m/s)
       K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。


热水流量计衬里的选择


热水流量计衬里选择图
1、衬里材料:聚四氟乙烯(F4)
   主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
   最高介质温度—体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

2、衬里材料:聚全氟乙丙烯(F46)
   主要性能:同F4,耐磨性、抗负压能力高于F4。
   最高介质温度—体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。

3、衬里材料:聚氟合乙烯(Fs)
   主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃
   适用范围:

4、衬里材料:聚氯丁橡胶
   主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃ 120℃ (需特殊订货)
   适用范围:水、污水、弱磨损性的泥浆矿浆。

5、衬里材料:聚氨酯橡胶
   主要性能:1、耐磨性能极强。2、耐腐蚀性能较差。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃
   适用范围:中性强磨损的矿浆、煤浆、泥浆(泥浆流量计)。


热水流量计电极的选择


热水流量计电极选择图
1、电极材料:不锈钢0Crl8Nil2M02Ti
   耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

2、电极材料:哈氏合金B
   耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

3、电极材料:哈氏合金C
   耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常                   温的次氯酸盐溶液、海水的腐蚀。

4、电极材料:钛
   耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸                   中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

5、电极材料:钽
   耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的                   腐蚀。在碱中刁;耐蚀。

6、电极材料:铂/钛合金
   耐蚀及耐磨性能:几乎能耐——切化学介质,但不适用于王水和铵盐。

7、电极材料:不锈钢涂覆碳化钨
   耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。


热水流量计仪表选型

◆量程范围确认
一般工业用水处理流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
热水流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆热水流量计参考流量范围
热水流量计流量范围对照表


热水流量计选型表

热水流量计选型对照表


热水流量计安装地点的选择

为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3)应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修,活动方便的地方
5)流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。

如何在管道上安装:
应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
应安装在管道上上升处;
在开口排放管道安装,应安装在管道的较低处;
若管道落差超过5m时,在传感器的下游安装排气阀;
应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
热水流量计安装注意事项

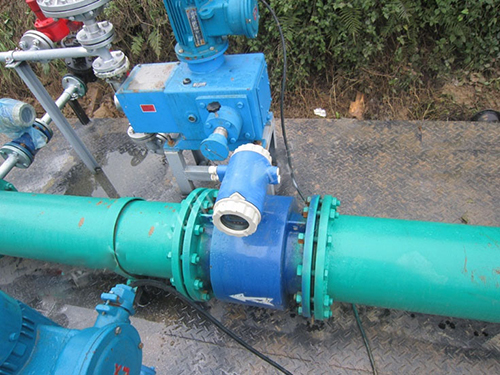

热水流量计工作现场图
