智能靶式流量计

智能靶式流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-BS
  • 测量范围:0.1~55800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN15-DN2000
  • 适用介质:液体,气体
  • 工作压力:0.6~42MPa
  • 工作温度:-200~+500℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:OLY947349AQU
智能靶式流量计产品概述
LB/BS-KM型靶式流量计已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、污水、纯净水等以及其它特殊介质的计量,解决了多年来业内疑难流量计量。
靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,LB/BS-KM系列靶式流量计是在原有应变片式靶式流量计测量原理的基础上,采用了*新型电容力传感器作为测量和敏感传递元件, 同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心,彻底改变了原有应变式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种限制,不但发挥了靶式流量计原有的技术优势,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

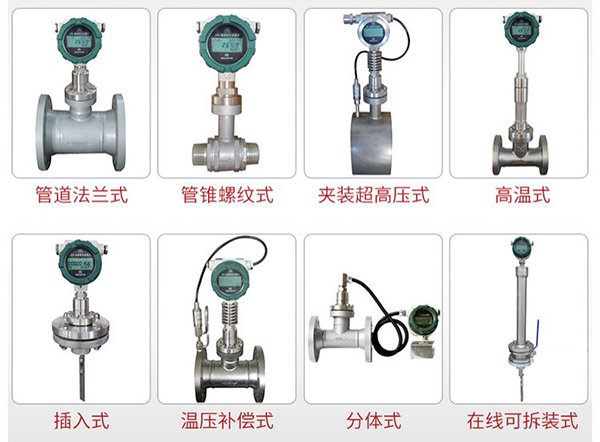

智能靶式流量计产品分类图


智能靶式流量计工作原理

当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,靶板所受的作用力经靶杆传递,使传感器的弹性体产生微量变化,从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号:由流体流量特征的影响,流量与电桥产生的电压的平方成正比。

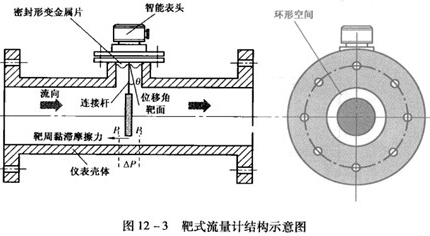

智能靶式流量计工作原理图


智能靶式流量计产品特点

·整台仪表在设计中无可动部件,插入式结构,拆卸方便;
·可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
·整机可做成全密封无死角(焊接形式) ,无任何泄漏点,可耐 42MPa 高压;
·仪表内设自检程序,故障现象一目了然;
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
·具有多种安装方式供选择,如选择在线插入式,安装费用低;
·具有一体化温度、压力补偿,直接输出质量或标方;
·具有可选小信号切除、非线性修正、滤波时间可选择;
·能准确测量各种常温、高温 500 度、低温-200 度工况下的气体、液体流量;
·计量准确,精度可达到 0.2%;
·重复性好,一般为 0.05~0.08%,测量快速;
·压力损失小,仅为标准孔板的 1/2△P 左右;
·抗干扰,抗杂质能力特强;
·可根据实际需要更换阻流件(靶片)而改变流量范围;
·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图;
·安装简单方便,*易维护;
·多种输出形式,能远传各种参数;

·抗震动性强,一定范围内可测脉动流;


智能靶式流量计产品参数

1、口径:DN15~DN3000mm
2、靶式流量计公称压力:0.6~42MPa
3、工况温度:-200℃~+500℃
4、精度:±0.2~±1.5%FS
5、靶式流量计量程比:1:10
6、壳体:碳钢;不锈钢(或按用户要求协商提供)
7、供电方式:内置3.6VDC锂电池(两年换一次,不带信号输出);外供24VDC(带信号输出)
8、靶式流量计输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
9、防护等级:IP65;IP67
10、靶式流量计防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
11、执行标准:Q/BET05-06
12、表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
13、连接法兰:国标(GB/T)系列;化工(HG)系列;机械(JB/T)系列;亦可按客户要求协商制作
14、典型应用:气体类:(煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等);液体类:(重油、石蜡、沥青、硫 酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、硝 酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等);蒸汽(蒸汽流量计)类:(过热蒸汽、饱和蒸汽);

智能靶式流量计分类

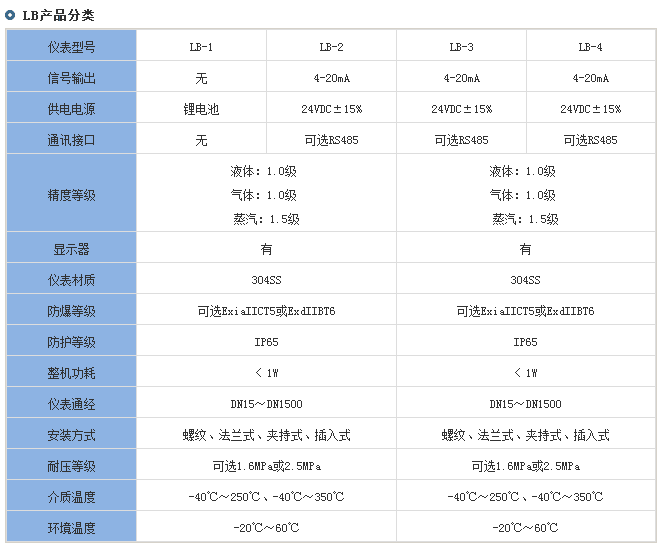

智能靶式流量计分类对照表

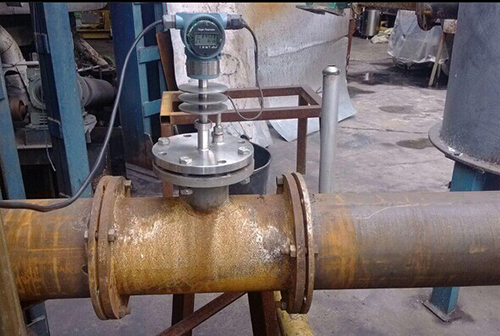

智能靶式流量计工作现场图
