低温靶式流量计

产品名称:低温靶式流量计

产品型号:LB-BSL

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:低温靶式流量计广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看,低温靶式流量计具有极为广阔的适用性。

低温靶式流量计产品概述

低温靶式流量计,集流量、温度、压力检测功能于一体,采用先进的单片机技术和电容式压力传感器,产品无可动部件,抗振动、抗杂质、抗干扰能力强;具有操作简单,安装容易,免维护,故障自检,运行费用低等一系列特点。
低温靶式流量计是在传统隔离膜片式流量计基础上,将新型应变传感器应用到流量计上,同时采用最新数字技术和微电子技术,将检测到的传感信号处理成与流量成正比的4~20mA信号输出,并通过双排大液晶同时显示瞬时流量和累计流量,使传统的流量计无论在结构上和性能上都有显著提高。
低温靶式流量计已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、污水(污水流量计)、纯净水等以及其它特殊介质的计量,解决了多年来业内疑难流量计量。


低温靶式流量计原理及特性

1、结构
低温靶式流量计主要由测量管(外壳)、新型电容力传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的电容力传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的电容力传感器是产品能否计量准确的关键。
2、原理
当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,靶板所受的作用力经靶杆传递,使传感器的弹性体产生微量变化,从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号:由流体流量特征的影响,流量与电桥产生的电压的平方成正比。

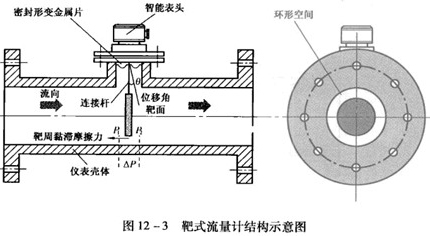

低温靶式流量计工作原理图


低温靶式流量计特点

1:可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
2:具有多种安装方式供选择,如选择在线插入式,安装费用低;
3:具有一体化温度、压力补偿,直接输出质量或标方;
4:低温靶式流量计具有可选小信号切除、非线性修正、滤波时间可选择;
5:能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量计
6:计量准确,精度可达到0.2%;
7:重复性好,一般为0.05%~0.08%,测量快速;
8:压力损失小,仅为标准孔板的1/2△P 左右;
9:抗干扰,抗杂质能力特强;
10:低温靶式流量计可根据实际需要更换阻流件(靶片)而改变量程;
11:低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
12:安装简单方便,极易维护;
13:多种输出形式,能远传各种参数;
14:抗震动性强,一定范围内可测脉动流。

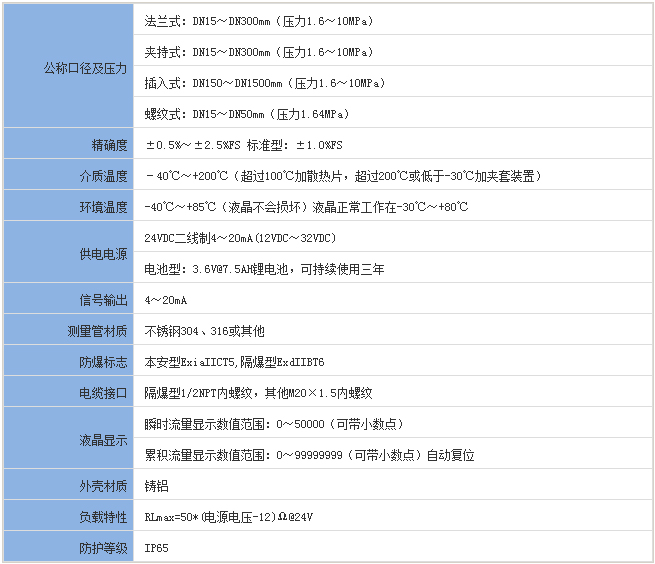

低温靶式流量计基本参数

低温靶式流量计基本参数

低温靶式流量计分类

低温靶式流量计分类图
低温靶式流量计分类对照表

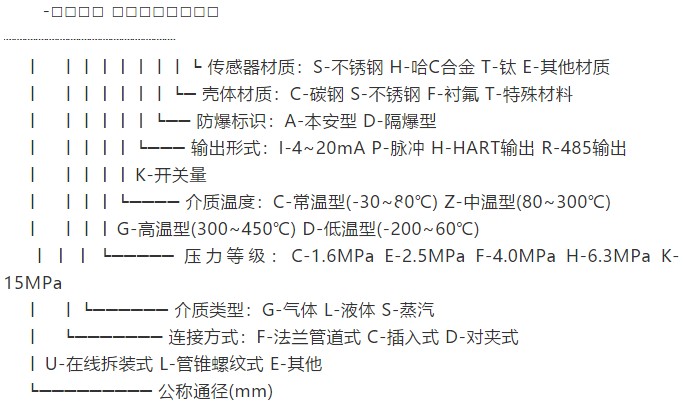

低温靶式流量计选型表

型号

口径

    靶式流量计

LB-BSL

10~5000





代号

仪表类型



A*

锥管螺纹式

A

管道法兰式

B

夹装式

C

插入式

D

在线可拆装式

E

其它



代号

介质类型





Y

液体

Q

气体

Z

蒸汽



代号

介质温度

D

低温(-30℃~-200)

C

常温(-20℃~+80)

Z

中温(+80℃~+200)

G

高温(+200℃~+500)





公称压力

A0.6MPa B1.0MPa C1.6MPaD:2.5MPa E4.0MPa F5.0MPaG:10.0MPa H15.0MPa I20.0MPaJ:25.0MPa K42.0MPa L2.0MPaM:6.3MPa N11.0MPa O16.0MPaP:26.0MPa

补偿形式

P:压力补偿

T:温度补偿





输出形式

N

无输出(内置锂电池表头显示)

S

脉冲输出

R

通讯输出

I

420mA电流输出(二线制)

K

报警开关量输出

G

GPRS无线远传

防爆结构

X

本安型

Y

隔爆型

壳体材料

T

碳钢

N

不锈钢

Q

特殊材料

传感器材质

1

哈氏合金









2

3

304不锈钢

4

特殊材料

a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数,技术条件和类型。亦可按照客户要求加工;

b、在流量计选型中,用户应按照型号说明的格式,写明所需流量计的各项要求;
c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明;
d、在选择高温型流量计时,除按照型号说明格式填写外,应特别注明被测介质的最高工况温度;
e、对带温压补偿的流量计,除按照型号说明格式填写外,应特别说明需补偿的工况温度及工况压力范围;
f、用户需要特殊测量管材质,应加以说明。

低温靶式流量计工作现场图
