动差式流量计

动差式流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-BS
  • 测量范围:0.1~55800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN15-DN2000
  • 适用介质:液体,气体
  • 工作压力:0.6~42MPa
  • 工作温度:-200~+500℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:KLQ101563ILX
动差式流量计产品概述
靶式流量计是工业生产中用来测量气体、液体和蒸汽流量计的最常用的一种流量仪表。其结构简单,安装方便,工作可靠,准确度高,能满足工程测量的需要。研究设计和使用历史悠久,有丰富的、可靠的实验数据,设计加工已经标准化。
靶式流量计主要由测量管(外壳)、新型传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的传感器,因此,用户提供准确的计量对象和参数、厂家选用合适的传感器是流量计能否计量准确的关键。
靶式流量计具有结构简单、安装维护方便、不易堵塞等特点,主要用来测量管道中的低雷诺数、高粘度流体以及含适量固体颗粒的浆液的流量。初次之外,靶式流量计也可以测量一般液体、气体和蒸汽的流量。

动差式流量计产品分类图


动差式流量计产品参数
1、产品名称:靶式流量计
2、适用介质:煤气,气体(气体流量计),烟气、蒸汽,液体,重油,原油,污水,沥青的流量计量
3、管径(DN):DN15~DN3000mm至更大
4、公称压力:0.6~42MPa (指连接法兰公称压力,非介质的工作压力)
5、工况温度:-20~+500℃(需更高温度请与工厂联系)
6、测量精度:±0.2~±1.5%FS
7、量程范围:1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
8、壳体材质:碳钢;不锈钢;
9、供电方式:内置3.6VDC锂电池(可用两年);外供24VDC;
10、输出信号:4~20mA二线制;脉冲0~1000HZ;RS485
11、防护等级:IP65;IP67
12、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
13、表头显示:累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检
14、连接方式:管道法兰式(DN15-300mm);插入式(DN100- N6000mm至更大)。
15、安装要求:可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)
16、特殊连接:螺纹式;对夹式;在线拆装式;(需特殊连接定货时请说明)


动差式流量计产品特点

1、靶式流量计采用先进的第三代电容式力传感器,性能可靠,精度、灵敏度高;
2、耐脏污,不堵塞,抗振动、电磁干扰,抗杂质能力特强;
3、无可动部件,耐脏污,一体式智能显示,安装简便免维护;
4、压力损失小,仅为标准孔板的1/2△P左右;
5、适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流;
6、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
7、整机全密封无死角,无任何泄漏点,可耐42MPa高压;
8、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
9、靶式流量计具有多种安装方式供选择,安装简单,费用低;
10、具有一体化温度、压力补偿,直接输出质量或标方;
11、具有可选小信号切除、非线性修正、滤波时间可选择;
12、计量准确,精度可达到0.2~1.5%;
13、重复性好,一般为0.05~0.08%,测量快速;
14、仪表内设自检程序,故障现象一目了然;
15、多种输出形式,能远传各种参数;
16、抗震动性强,一定范围内可测脉动流。

动差式流量计现场安装使用图


动差式流量计产品原理
当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:
F=CdAρ.V2/2
式中:
F--阻流件所受的作用力(kg)
Cd--物体阻力系数
A--阻流件对测量管轴向投影面积(mm2)
ρ--工况下介质密度(kg/m3)
v--介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:
V=KF,由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。

动差式流量计工作原理图


动差式流量计安装注意事项
不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件,如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度,直管段要求前10D,后5D,对于新完工的工艺管道,应先进行初步吹扫后再安装流量计。
◆因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;
◆插入式流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面,焊接短管高度在100mm(从管道内壁至法兰密封面的距离)
◆对于新完工的工艺管道,应先进行初步吹扫后再安装流量计;
◆测量管外壁上箭头所指方向为被测介质流向;
◆流量计壳体必须可靠接地,若无接地条件应向厂方说明;

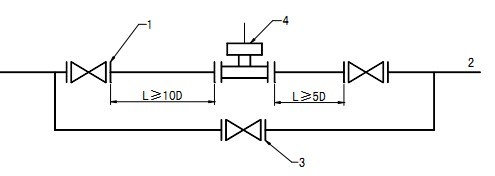

动差式流量计安装示意图
上图1、2、3为阀门,4为靶式流量计,D为管道通径(mm),L为靶式流量计所需要的前后直管段长度。对于大管道(如DN>600)如安装空间有限,没有足够的直管段,可缩短至前5D后3D。
