管道靶式流量计

管道靶式流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-BS
  • 测量范围:0.1~55800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN15-DN2000
  • 适用介质:液体,气体
  • 工作压力:0.6~42MPa
  • 工作温度:-200~+500℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:NNACUCURF591
法兰管道式/夹持式公称压力4Mpa以下精度1.0%FS精度0.5%FS。插入式公称压力4Mpa以下精度1.5%FS精度1.0%FS



管道靶式流量计概述
电容式靶式流量计是在传统靶式流量计的基础上,随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。 采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域。
1.适用管径范围宽:Φ10~Φ2000至更大;
2.适用温度范围广:-196°C ~ 500°C;
3.适用高/低压力工况:0~42MPa;
4.适用各种介质:气体、液体(包括高粘度液体、浆体)、蒸汽;
5.适用于低流速介质,其可测量最低流速为0.08m/s。

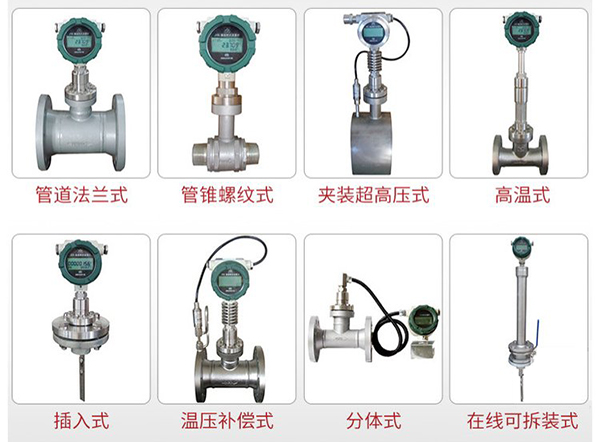

管道靶式流量计产品分类图


管道靶式流量计原理及特性
1、结构
电容式靶式流量计主要由测量管(外壳)、新型电容力传感器、阻流件、积算显示和输出部分组成。
2、工作原理
当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:
F=CdAρ-V2/2
式中:F--阻流件所受的作用力(kg)
Cd--物体阻力系数
A--阻流件对测量管轴向投影面积(mm2)
ρ--工况下介质密度(kg/m3)
v--介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:
V=KF
式中:
V--电容力传感器输出的电压(mV),  K--比例常数,  F--阻流件(靶)所受的作用力(kg)
由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量.
管道靶式流量计工作原理结构图


管道靶式流量计应用
气体类:
煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类:
重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类:
过热蒸汽、饱和蒸汽


管道靶式流量计产品参数
口径:DN15~DN500mm
公称压力:0.6~42MPa
工况温度:+500℃~-200℃
精度:±0.2~±2.5%FS
量程比: 1:10
壳体:304不锈钢(或按用户要求协商提供)
供电方式:内置3.6VDC锂电池(两年换一次,不带信号输出);外供24VDC(带信号输出)
输出信号:4~20mA二线制;脉冲0~1000HZ;Hart通信;RS232/RS485(或按用户要求协商提供)
防护等级:IP65;IP67
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
连接法兰:国标(GB/T)系列;化工(HG)系列;机械(JB/T)系列;亦可按客户要求提供各国法兰标准

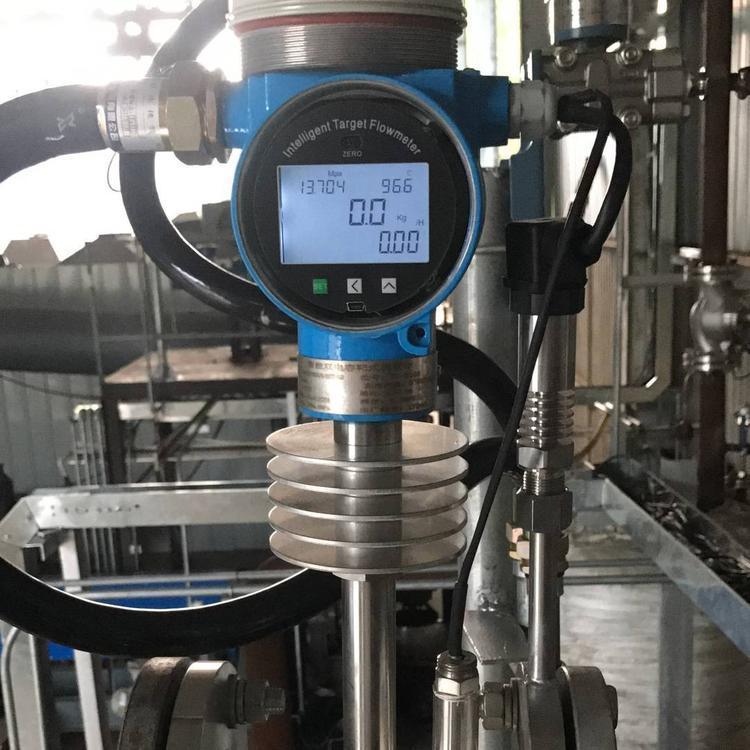

管道靶式流量计现场安装使用图


管道靶式流量计产品特点
·整台仪表在设计中无可动部件、插入式结构、拆卸方便
·可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
·整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
·仪表内设自检程序,故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择,如选择在线插入式,安装费用低
·具有一体化温度、压力补偿,直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量常温工况下的气体、液体流量
·计量准确,精度可达到0.2%
·重复性好,一般为0.05~0.08%,测量快速
·压力损失小,仅为标准孔板的1/2△P左右
·抗干扰,抗杂质能力特强
·可根据实际需要更换阻流件(靶片)而改变流量范围
·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
·安装简单方便,极易维护
·多种输出形式,能远传各种参数
·抗震动性强,一定范围内可测脉动流

管道靶式流量计分类
管道靶式流量计分类对照表
