插入式靶式流量计

当前位置:主页 > 产品展示 > 流量计系列 > 靶式流量计 > 插入式靶式流量计

插入式靶式流量计

产品名称:插入式靶式流量计

产品型号:LB/BSL

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:插入式靶式流量计所受的作用力,经靶杆传递使传感器的弹性体产生微量变化,经过电路转换,输出相应的电信号。

插入式靶式流量计概述
插入式靶式流量计采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心,彻底改变了原有应变式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种限制,不但发挥了靶式流量计原有的技术优势,同时又具有与食品、环保化工、能源容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、、等各个领域的流量测量。
插入式靶式流量计所受的作用力,经靶杆传递使传感器的弹性体产生微量变化,经过电路转换,输出相应的电信号。
插入式靶式流量计是在传统靶式流量计的基础上,随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。
1、适用管径范围宽:Φ10~Φ2000至更大;
2、适用温度范围广:-196°C ~ 500°C;
3、适用高/低压力工况:0~42MPa;
4、适用各种介质:气体、液体(包括高粘度液体、浆体)、蒸汽;
5、适用于低流速介质,其可测量最低流速为0.08m/s。

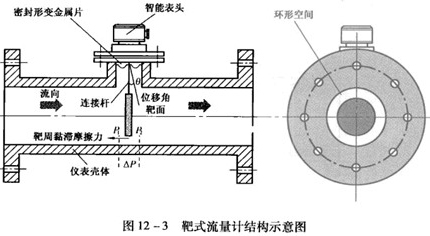

插入式靶式流量计工作原理
当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,其数学公式:
F = Cd·A·ρ·V2/2
F:靶板所受的作用力
Cd:流体阻力系数
A:靶板对测量管轴向投影面积
ρ:工况下介质密度
V:介质在测量管中的特征流速

插入式靶式流量计技术参数
1、公称口径:100~2000mm
2、公称压力:0.6~10.0MPa
3、介质温度:10℃~70℃
4、精度等级:0.5;1.0
5、壳体材质:304;316L;或按用户要求提供
6、供电方式:内置3.6V锂电池;24VDC
7、输出信号:4~20mA;脉冲;0~10V;RS232/485;HART
8、防护等级:IP65;IP67;IP68
9、防爆等级:本安型ExiaIICT4;隔爆型ExdIIBT4/ExdIICT4
10、适用范围:大中口径管道各种液体、气体介质计量。

插入式靶式流量计产品主要连接及安装尺寸
a.短接法兰执行国家标准:GB/T9112、9113、9115、9116、9117-2000标准中的相关技术要求;
b.0.6MPa;1.0MPa;2.0MPa;5.0MPa;6.3MPa;10.0MPa均属特殊订货;
c.其他国家(日标、美标、德标等)标准法兰均属特殊订货;
d.管径
e.介质流体由上到下或由下到上,订货时请注明:右视、左视(显示表头)。

插入式靶式流量计特点
1、整台仪表结构坚固无可动部件,插入式结构,拆卸方便;
2、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
3、整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa 高压;
4、仪表内设自检程序,故障现象一目了然;
5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
6、可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;

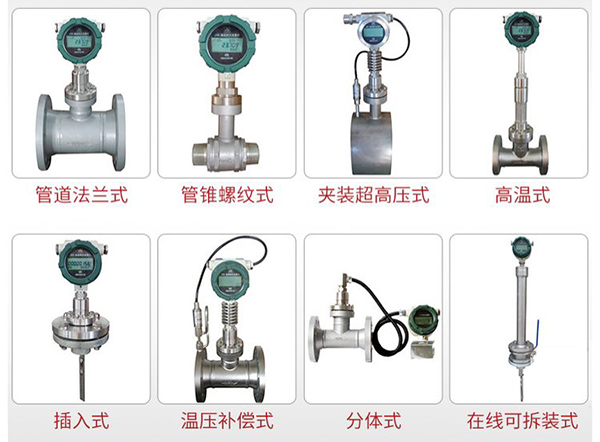

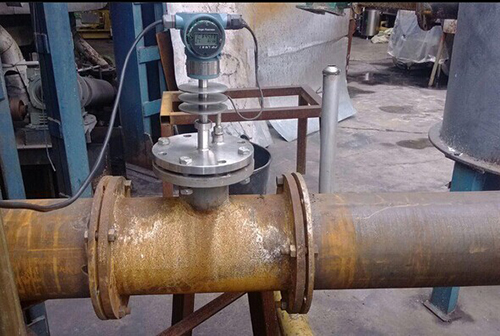

7、插入式靶式流量计具有多种安装方式供选择,如选择在线插入式,安装费用低;
8、具有一体化温度、压力补偿,直接输出质量或标方;
9、具有可选小信号切除、非线性修正、滤波时间可选择;
10、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量;
11、计量准确,精度可达到0.2%;
12、重复性好,一般为0.05%~0.08%,测量快速;
13、压力损失小,仅为标准孔板的1/2△P 左右;
14、抗干扰,抗杂质能力特强;
15、可根据实际需要更换阻流件(靶片)而改变量程;
16、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
17、安装简单方便,极易维护;
18、多种输出形式,能远传各种参数;
19、抗震动性强,一定范围内可测脉动流。

插入式靶式流量计典型应用
气体类: 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类:重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等

插入式靶式流量计常见故障以及处理方法
(流量计带故障自检程序,用户通过显示屏可查知部分原因!)
1、当管道内被测介质流速为零时,流量计示值瞬时流量值不为零,造成该现象的主要原因有:
a、安装前后流量计水平度不一致,以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在;
b、流量计长期运行,其传感器内部应力释放产生微变;
c、安装或运行过程中,严重过载造成零点飘移;
以上三种方式均可参照有关流量计清零的步骤和方法处理。
d、流量计壳体接地不良;
处理方法:用户重新接地。
e、靶片、靶杆与测具之间被杂物卡住;
处理方法:关闭流量计前后阀门,用工具松开流量计过度部件与测量管之间的连接螺栓,并轻轻的晃动过渡部件或取出,清理杂物后照原样复位即可。
2、流量计工作过程中示值出现非正常增大,造成该现象的主要原因有:
a、靶片以及靶杆上挂有丝状及带状杂物;
处理方法:参照处理杂物方法。
b、高结圬条件下,靶片和靶杆产生严重结圬,使受力元件靶板沿测量管轴线上投影面积增加,即靶片与测量管之间环形过流面积减少,进而在相同流量下,传感器受力增大,最终导致流量示值非正常增加;
处理方法:取下过渡部件,用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。
3、计量误差大,造成该现象的原因很多,其最主要的原因为以下几种:
a、安装时流量计与连接管道相对同心度出现较大错位,密封垫片未同心,从而形成节流阻件,极大影响被测介质流态;
处理方法:调整安装状态。
b、流量计前后直管段太短,并于流量计前直接安装了弯头,阀门等极大干扰被测介质流态部件;
处理方法:按照说明书要求进行安装或对流量计进行实地实流标定。
c、旁通管道泄漏 ;
处理方法:检查及更换旁通管路。
d、靶片上绕缠有带状杂物,增大了靶片受力;
处理方法:参照前面处理杂物方法。
4、流量计无示值或无发信号,其原因主要有以下四种:
a、电源接触不良或脱落 ;
处理方法:对于自带电池的流量计,检查电池是否装稳,触点是否良好,以及电池是否有电。对于外接电源,
应检查连接导线之间连接是否完好,导线是否导通,外供电源是否正常。
b、流量计电路损坏;
处理方法:返厂修理。
c、显示屏损坏 ;
处理方法:返厂更换。
d、用户信号接收系统故障;
处理方法:检查、排除故障。
5、流量计运行过程中示值一直为零,此种现象主要原因有:
a、受力元件(靶片)脱落,导致传感器无力感应;
处理方法:装配相同规格的靶片。
b、流量计传感器无电压输出信号 ;
处理方法:首先判断传感器是否损坏,具体的方法是看传感器数据有无变化。
处理方法:返厂重新更换受力元件。

插入式靶式流量计型号说明
KM -  0000  0 0 0 0 0 0 0 0
靶式流量计

  代号  连接方式
 F  法兰式 在线可拆装式 对夹式 在线拆装式 L 锥管螺纹式 E 其他
 代号  介质类型
液体 气体 蒸汽


代号  压力等级
A 0.6 Mpa E 2.5 Mpa I 10 Mpa M 20Mpa
B 1.0 Mpa F 4.0 Mpa J 11 Mpa   N 25 Mpa
C 1.6 Mpa G 5.0 Mpa K 15 Mpa O 26 Mpa
D 2.0 Mpa   H 6.3 Mpa L 16 Mpa P 42 Mpa


代号  介质温度
 -40 ~ 80  ℃(常温)
Z   80 ~ 200 ℃(中温)
G   200~ 700  ℃(高温)
 -200~ -40 ℃ (低温)


代号   输出形式
 脉冲输出 H  HART协议
I  4~20mA  开关量输出
R  通讯输出    N  无输出


 代号  防爆标识
A  本安型  隔爆型


 代号  壳体材质
S  304不锈钢
E  316不锈钢
T  特定材料


 代号  传感器材质
H     哈氏合金
S  304不锈钢
E  316不锈钢
T  特定材料


 代号  公称直径
 -DN15  DN15
 -DN……  DN……
 -DN5000
