智能涡街流量计

当前位置:主页 > 产品展示 > 流量计系列 > 涡街流量计 > 智能涡街流量计

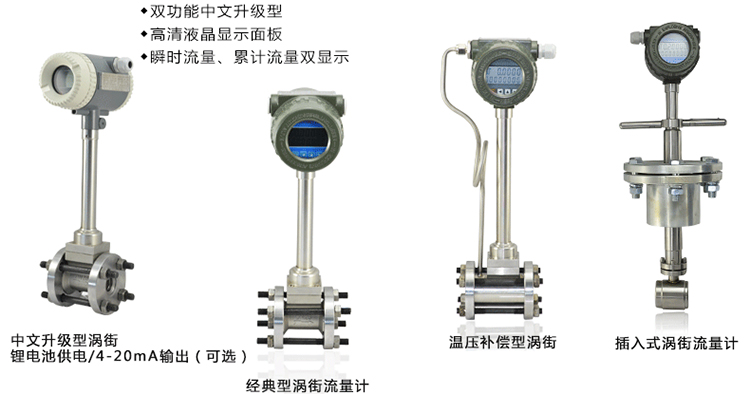

智能涡街流量计

产品名称:智能涡街流量计

产品型号:JKM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:LUGB智能涡街流量计结构简单,压损小,精度高,测量介质范围广,可测量程范围宽,广泛应用于石油、化工、电力等行业。

智能涡街流量计产品概述

智能涡街流量计是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。


智能涡街流量计技术指标

测量介质:气体、液体、蒸气

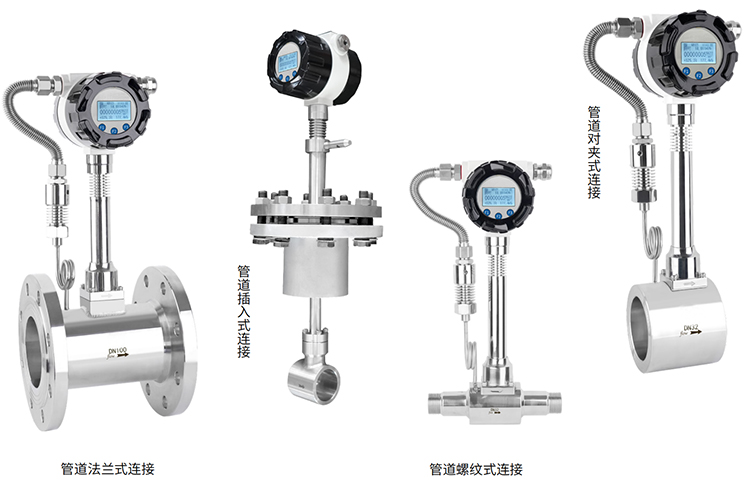

连接方式:法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
测量精度 1.0级 1.5级
被测介质温度:常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃
输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
脉冲占空比约50%,传输距离为100m
脉冲电流远传信号 4~20 mA,传输距离为1000
仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
材质 不锈钢, 铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6,防护等级 IP65

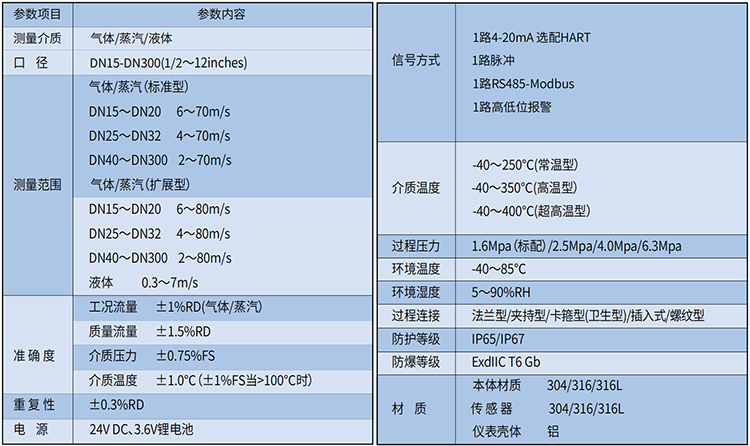

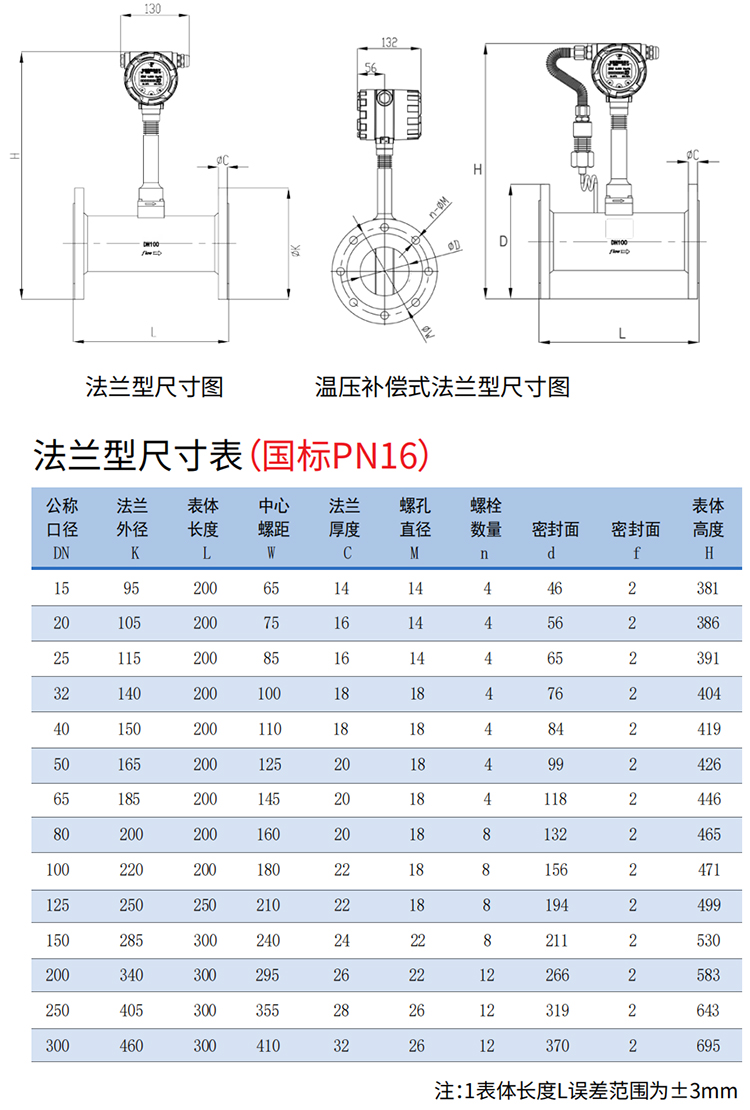

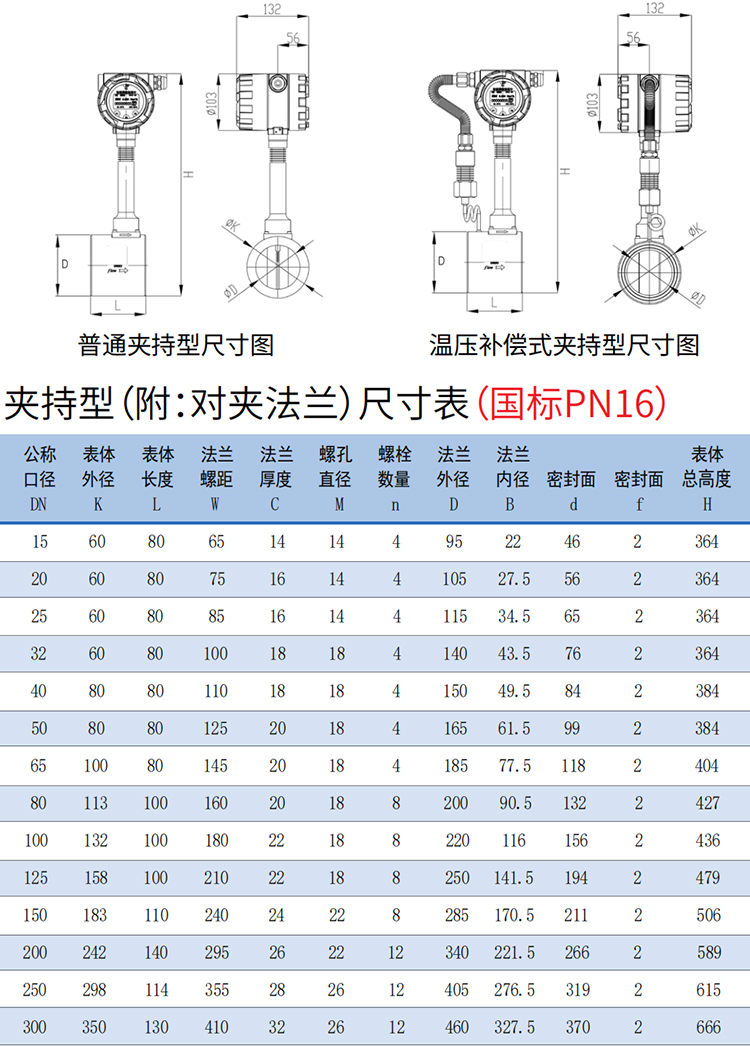

智能涡街流量计的详细参数


智能涡街流量计特点

结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。
安装简单,维护十分方便。
检测传感器不直接接触被测介质,性能稳定,寿命长。
输出是与流量成正比的脉冲信号,无零点漂移,精度高。
测量范围宽,量程比可达1:10。
压力损失较小,运行费用低,更具节能意义。
在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。应用范围广,蒸汽、气体、液体的流量均可测量。
检定周期为二年。


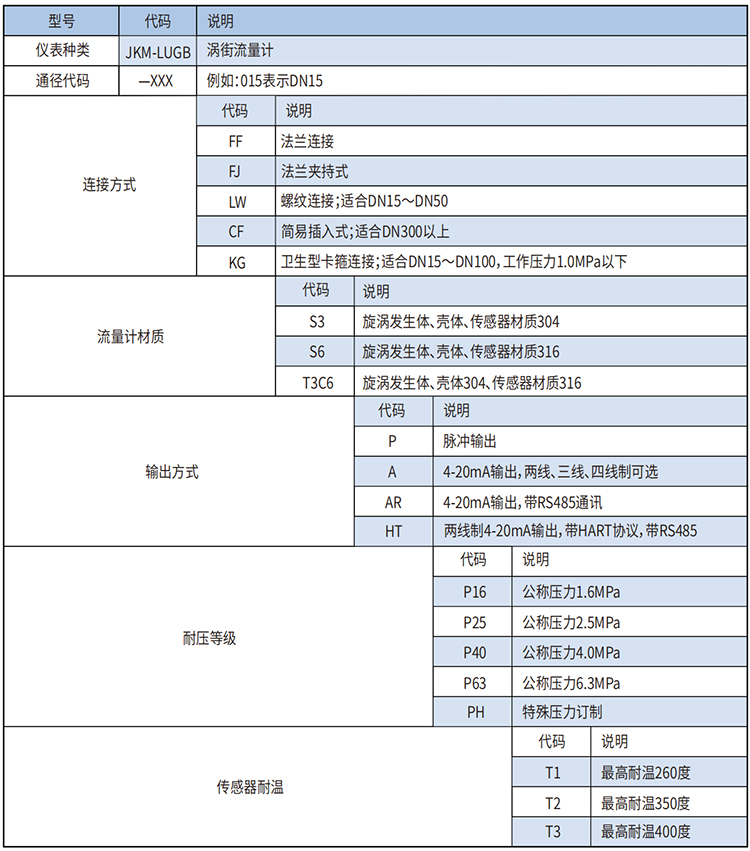

智能涡街流量计选型要点


智能涡街流量计的选型
智能涡街流量计正确选型才能保证涡街流量计更好的使用。选用什么种类的涡街流量计应根据被测流体介质的物理性质和化学性质来决定?使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。
1、精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式涡街流量计。
2、可测量的介质
测量介质流速、仪表量程与口径 测量一般的介质时,涡街流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。
3、涡街流量变送器的选择
在饱和蒸汽测量中采用VA型压电式涡街流量变送器,由于涡街流量计量程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。
4、压力补偿压力变送器的选择
由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力、温度及密度的对应关系,测量中只采用压力补偿即可,由于管道饱和蒸汽压力在0.3-0.7MPa范围,压力变送器的量程选择1MPa即可。
5、.显示仪表选择
显示仪表智能流量显示仪,具有稳压补偿、瞬时流量显示和累积流量积算功能。

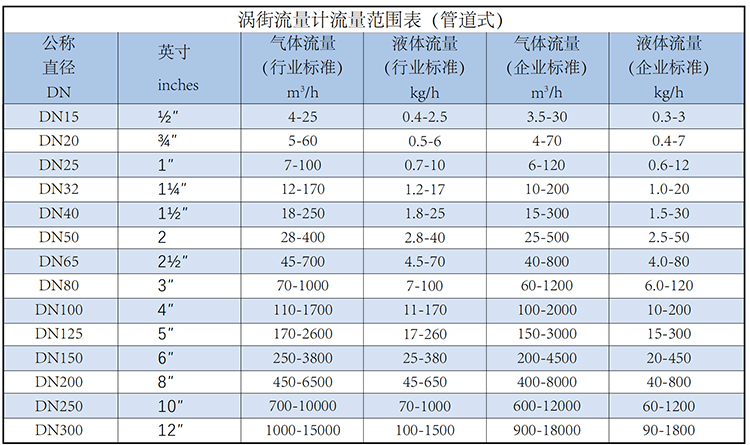

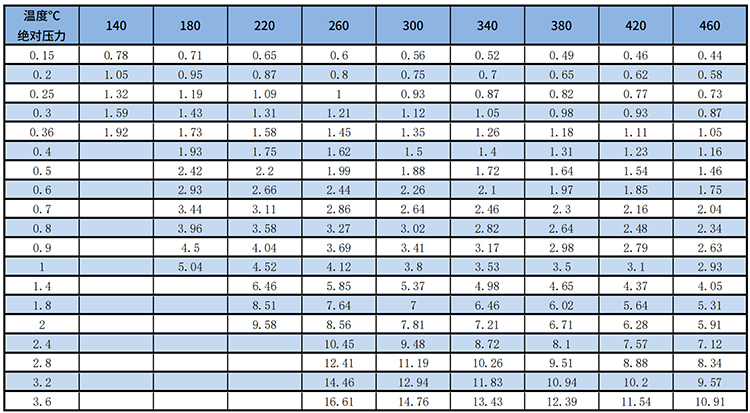

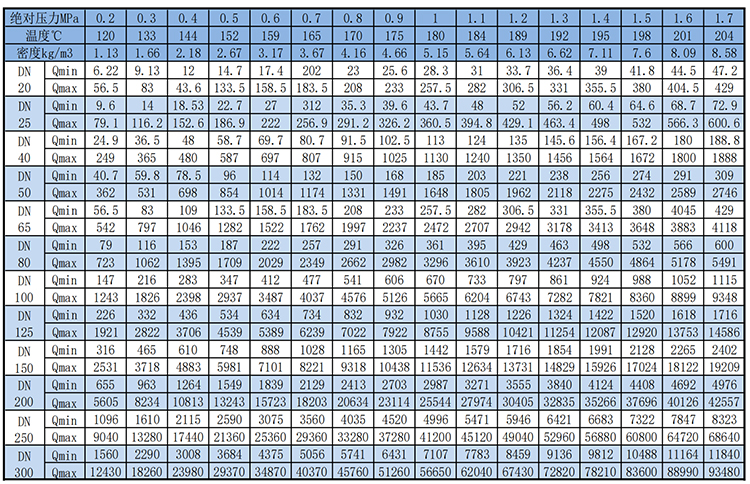

智能涡街流量计口径与流量对照表


智能涡街流量计口径与流量对照表

智能涡街流量计信号换算与接线方式

电压脉冲换算成累积流量,(累计流量值)Qs=N/K,
K是流量系数(出厂都已经给定),N是一段时间内的总脉冲数。
1)可由二次仪表(流量积算仪、PLC等)将脉冲频率f进行积算,得到一段时间内的总个数。
2)直接一段采集脉冲个数,得到总数。

脉冲输出接线方式
智能涡街流量计脉冲输出接线方式

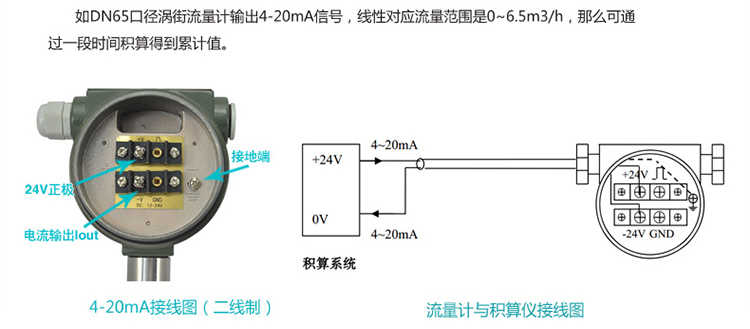

电流信号换算成瞬时流量(4-20mA接线方式)
智能涡街流量计电流信号换算
485通讯接线
智能涡街流量计通讯接线

智能涡街流量计安装注意事项

安装点选择:
由于智能涡街流量计的检测原理限制,应尽量远离工业现场有震动源的地方。
常见震动源:
现场设备:水泵、抽水机、调节阀等
人为因素:路面施工、管道敲打。
安装距离选择:

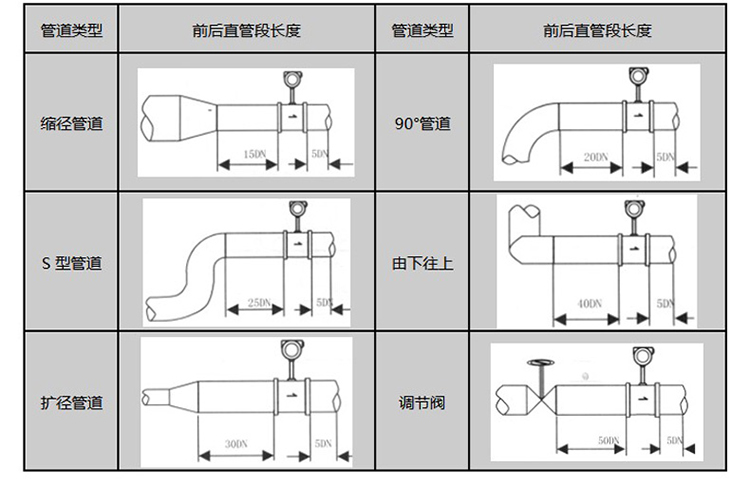

智能涡街流量仪表对安装点的上下游直管段有一定要求(前10后5),否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求如下:
智能涡街流量计安装注意事项
