氧气涡街流量计

产品名称:氧气涡街流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:LUGB/E型涡街流量仪表广泛适用于过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等)的计量和控制。

氧气涡街流量计概述

一.产品的种类和适用范围
1.LUGB系列满管型压电式涡街流量仪表
2.LUGB系列插入型压电式涡街流量仪表
3.LUGE系列满管型电容式涡街流量仪表
4.LUGE系列插入型电容式涡街流量仪表
5.LUGB/E系列电池供电型涡街流量仪表
6.潜水型/分体型涡街流量仪表(协议订货)
7.多功能曲线纪录积算仪,带P/T补偿功能、中文液晶显示
8.智能流量积算仪,数码管显示
LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.


氧气涡街流量计工作原理

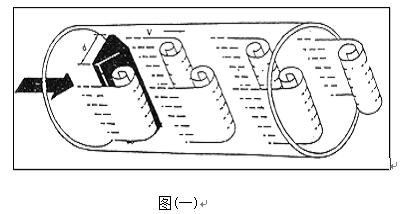

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
氧气涡街流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d                 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

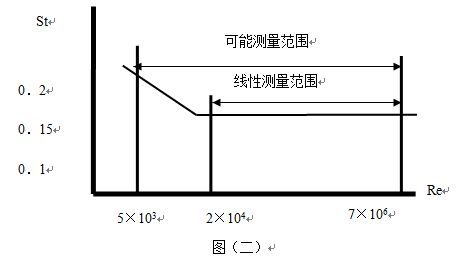

图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
氧气涡街流量计线型图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)              公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)


氧气涡街流量计主要技术指标

公称通径(mm):25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa):DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃):压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料:1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度:压电式:0.2g      电容式:1.0~2.0g
精确度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
涡街流量计范围度:1:6~1:30
供电电压:传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号:方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数:符合JB/T9249标准 Cd≤2.4
防爆标志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防护等级:普通型IP65     潜水型 IP68
环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质 气体、液体、蒸汽
传输距离 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

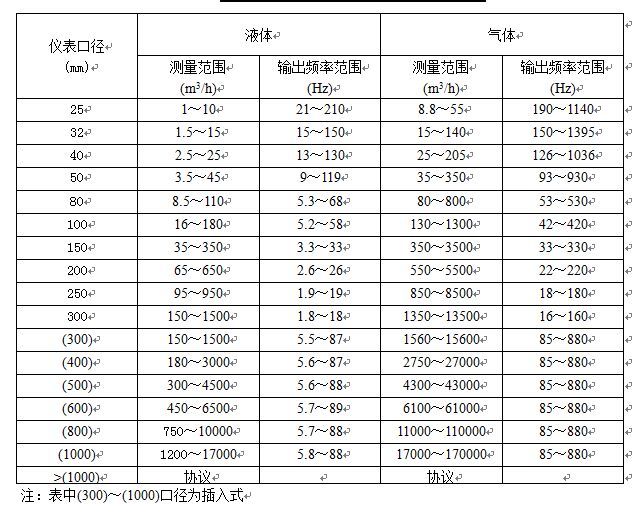

氧气涡街流量传感器工况流量范围表

氧气涡街流量计传感器流量范围表
氧气涡街流量计气体密度范围表

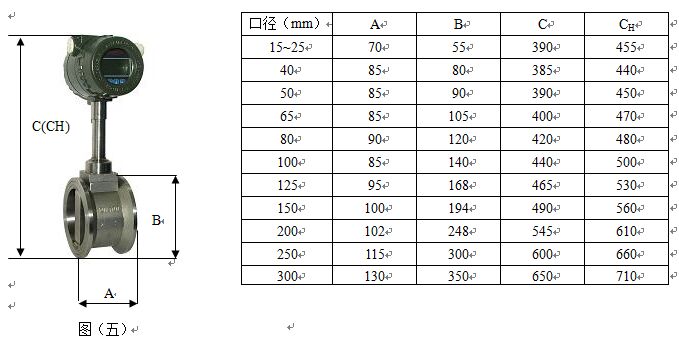

氧气涡街流量计仪表的安装外形尺寸

氧气涡街流量计外形尺寸
插入式涡街流量计外形尺寸

插入式涡街流量仪表安装步骤:

1.在管道上用气焊开一个略小于φ100mm的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3.插入式涡街流量计将球阀及传感器安装在焊接好的发兰上。
4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤5、6。


压力变送器和Pt100安装示意图

氧气涡街流量计压力变送器和Pt100安装示意图

氧气涡街流量计订货须知及选型样谱

一.尊敬的用户,当您要选用本公司产品时,请仔细阅读选型样本,并做好以下工作:
1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。
2.认真核对被测介质的使用流量范围,特别是最小流量值以最终确定使用仪表的口径及配管参数。
3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。
4.填好订货咨询单,见附表三

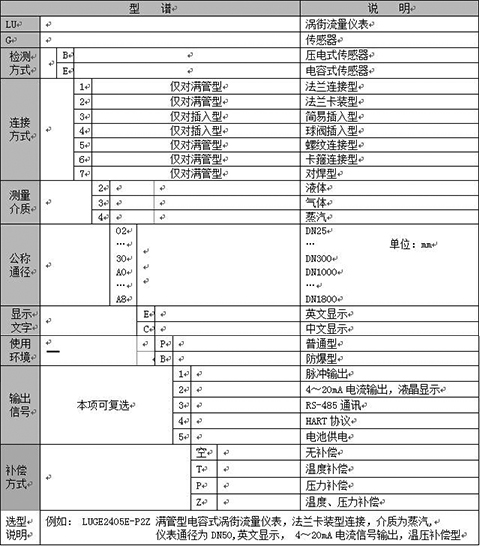

二.涡街流量仪表选型表(符合JB/T9294-1999标准)
1.传感器选型表
LUGB/E系列涡街流量仪表选型表
氧气涡街流量计选型样谱表
