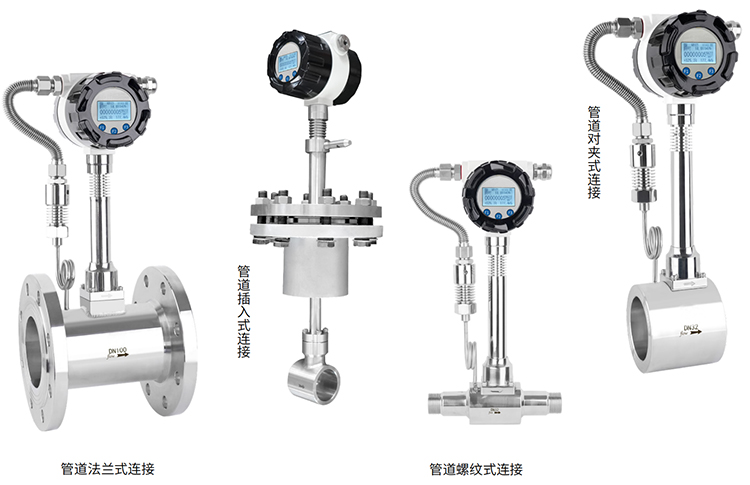

气体涡街流量计

产品名称:气体涡街流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:涡街流量计是根据卡门(Karman)涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。

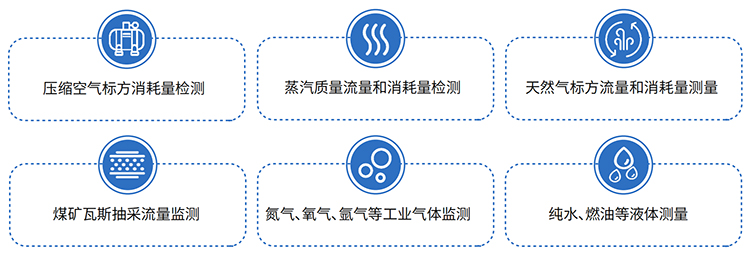

LUGB/E型气体涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。


气体涡街流量计主要技术指标

公称通径(mm):25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa):DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃):压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料:1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度:压电式:0.2g      电容式:1.0~2.0g
精确度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范围度:1:6~1:30
供电电压:传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号:方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数:符合JB/T9249标准 Cd≤2.4
防爆标志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防护等级:普通型IP65     潜水型 IP68
环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质:气体、液体、蒸汽
传输距离:三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

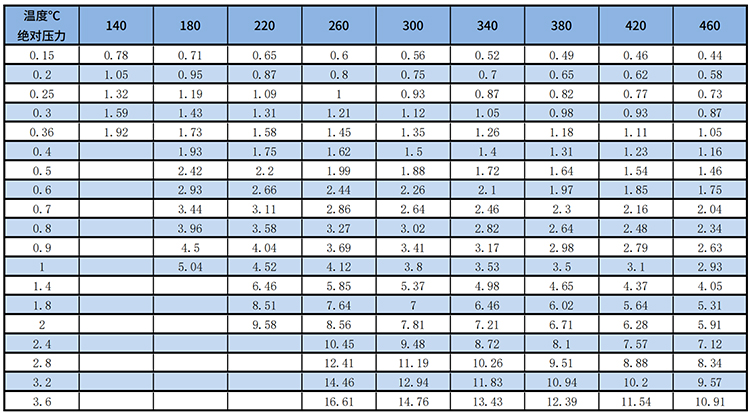

气体涡街流量计传感器工况流量范围表

气体涡街流量计流量范围对照表

气体涡街流量计常用气体介质的标准状态密度

气体涡街流量计气体介质密度对照表

气体涡街流量计安装设计

仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
 (一) 安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量计应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二)仪表管道安装要求:
1.涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
气体涡街流量计管道安装要求图
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2.上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。
6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示
气体涡街流量计安装注意事项
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

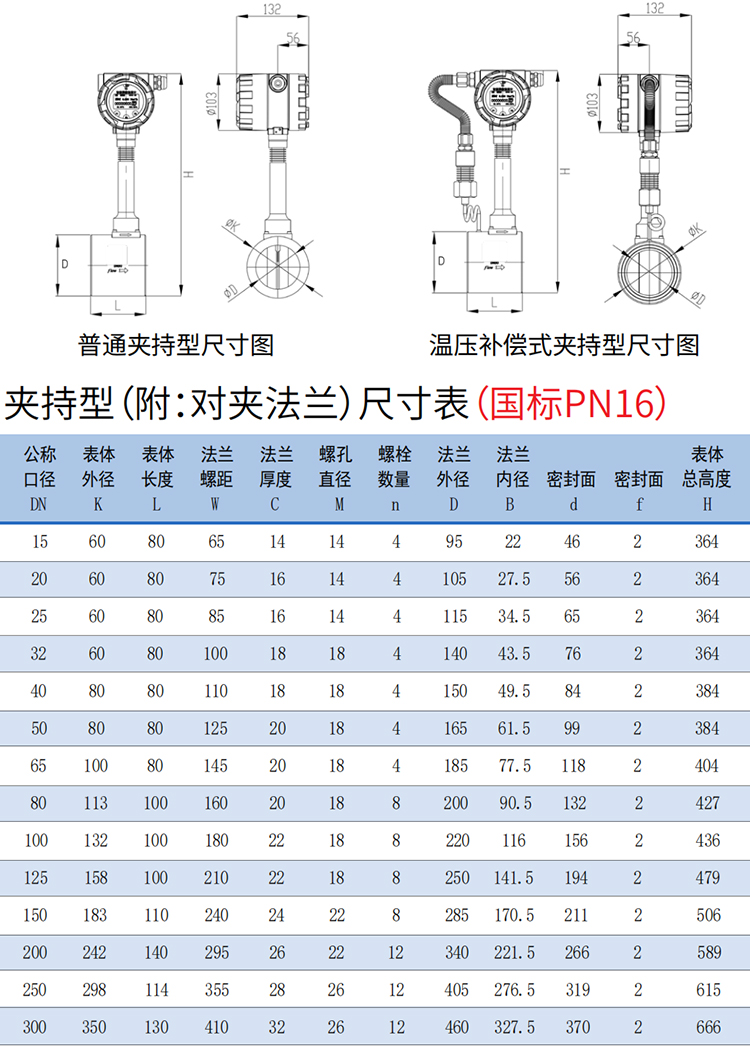

气体涡街流量计安装外形尺寸

气体涡街流量计安装外形尺寸图

气体涡街流量计球阀插入式涡街仪表安装定位尺寸

气体涡街流量计球阀插入式安装尺寸图
插入式涡街流量仪表安装步骤
1.在管道上用气焊开一个略小于φ100mm的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3.将球阀及传感器安装在焊接好的发兰上。
4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤5、6。



气体涡街流量计压力变送器和Pt100安装示意图

气体涡街流量计压力变送器和Pt100安装示意图

气体涡街流量计选型表

气体涡街流量计选型对照表
