智能超声波液位计

当前位置:主页 > 产品展示 > 液位计系列 > 超声波液位计 > 智能超声波液位计

智能超声波液位计

产品名称:智能超声波液位计

产品型号:KM-CSJ

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:由于超声波液位计采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。

智能超声波液位计产品概述
智能超声波液位计是根据超声波原理由微处理器控制的数字液位仪表。工作过程是由超声波脉冲传感器(换能器)发出,声波经介质表面反射后被同一传感器或超声波接收器接收,通过压电晶体或磁致伸缩器件转换成电信号,并由声波的发射和接收之间的时间来计算传感器到被测介质表面的距离。 由于超声波液位计采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。

智能超声波液位计工作原理
智能超声波液位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.
探头部分发射出超声波,然后被液面反射,探头部分再接收,探头到液(物)面的距离和超声波经过的时间成比例:
hb = CT2 即,距离 [m] = 时间×声速/2 [m],声速的温度补偿公式:
环境声速= 331.5 + 0.6×温度

智能超声波液位计基本参数与功能
1、测量原理:超声波测距技术,回波时间行程原理
2、量程范围:0-2、3、4、6 、8 、12 、15、20 、25 、30、40 米
3、盲     区:0.25-1.0 米(量程越大盲区越大)
4、测量精度:实际量程的 0.2%(空气中)
5、显示分辨率:1mm
6、显示形式:LCD 或LED
7、电流输出:4~20mA
8、输出负载:0~500 Ω
9、输出分辨率:实际量程的 0.03%
10、失效保护:电流输出 22mA
11、继电器输出:上下限报警控制
12、继电器模式:常开或常闭
13、继电器数量:2 个(分体可选多个继电器)
14、继电器规格:5A / 250VAC  、5A / 30VDC
15、温度范围:-45ºC~95ºC
16、温度补偿:智能测温自动补偿
17、压力范围:±0.2MP
18、输入电源:AC220V  、DC24V(订货可选)
19、电源功耗:最大 80mAV
20、声波束角:3º~8º (3db)
21、检测周期:1 秒
22、外壳材料:ABS 工程塑料、PVC 、或铝壳
23、传感器材料:PVC/PPR/ 四氟(可选)
24、保护等级:IP67
25、安装方式:法兰、螺纹或支架

智能超声波液位计选型
选型选得是否恰到好处,对后续使用效果起到关键作用,在这里我们只是提供一般选型原则,仅供参考。
1、当使用环境不错并且系统只需要采集有关数据,选用本变送器就可以了,当您还有其他要求时,比如:需要继电器开关输出来控制其他电器机构,这时最好选择分体机。
2、当环境潮湿、不通风、灰尘多等环境比较恶劣,建议采用分体近传型,近传换能器密封好,具有一定防爆性能,能够抵御恶劣环境,其唯一缺点是传输距离小点(极限连接线长度约30m)。

智能超声波液位计不可应用范围
由于以下介质的挥发气体或灰尘的吸声能力特强,所以一般情况下不可以应用。比如:发烟硫酸、硝酸、储存罐中的水泥粉、石灰粉、液体表面有大量的泡沫存在等,其次:到达换能器的温度60℃以上或储存罐压力≥0.4Mpa时不可以应用(如果应用在带温带压的储存罐,订货时必须说明)。
总结:超声波对安装环境的要求比较高,我们在这里再次反复强调, 无论安装环境多复杂,在确定安装位置前,您最好先找到能够准确地测量空气距离L的场合,L准确,H液位自然就准确了, 即我们牢牢抓住L(空气距离)这个检测工具, 您就会得心应手的应用超声波液位计了。

智能超声波液位计安装中的注意事项
1、安装在储罐直径的1/4或1/6处,且距离罐壁最小距离为大于500mm。
2、不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施。
3、仪表不能安装在拱形罐顶中间,除了产生间接回波,还会受到多次回波的影响。多次回波可能比真正回波的信号幅度还大,因为顶部可以集中多个回波。所以不能安装在中心位置。

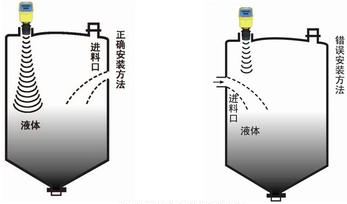

智能超声波液位计安装注意事项图

智能超声波液位计其他应用说明
1、在检验的过程中应该注意:当实际空气距离L超过仪表最大测量距离 L,视为无效。
2、一般情况下,仪表量程d+盲区C=仪表最大测量距离L(max)。
3、仪表中的量程d是和输出电流P有关的参数,和其他无关。
